Источники радионуклидные фотонного излучения метрологического назначения ИМН-Г

Предназначены для:

воспроизведения активности, удельной активности, объемной активности.

по запросу

Заказать

Описание Характеристики Дополнительно

Описание средства измерений.

Источники представляют собой радиоактивное вещество в определенном конструктивном оформлении. Источники закрытые, конструкция гарантирует отсутствие загрязнения окружающей среды и оборудования при использовании их в предусмотренных условиях эксплуатации.

Источники выполнены в пяти модификациях, которые отличаются конструктивными особенностями:

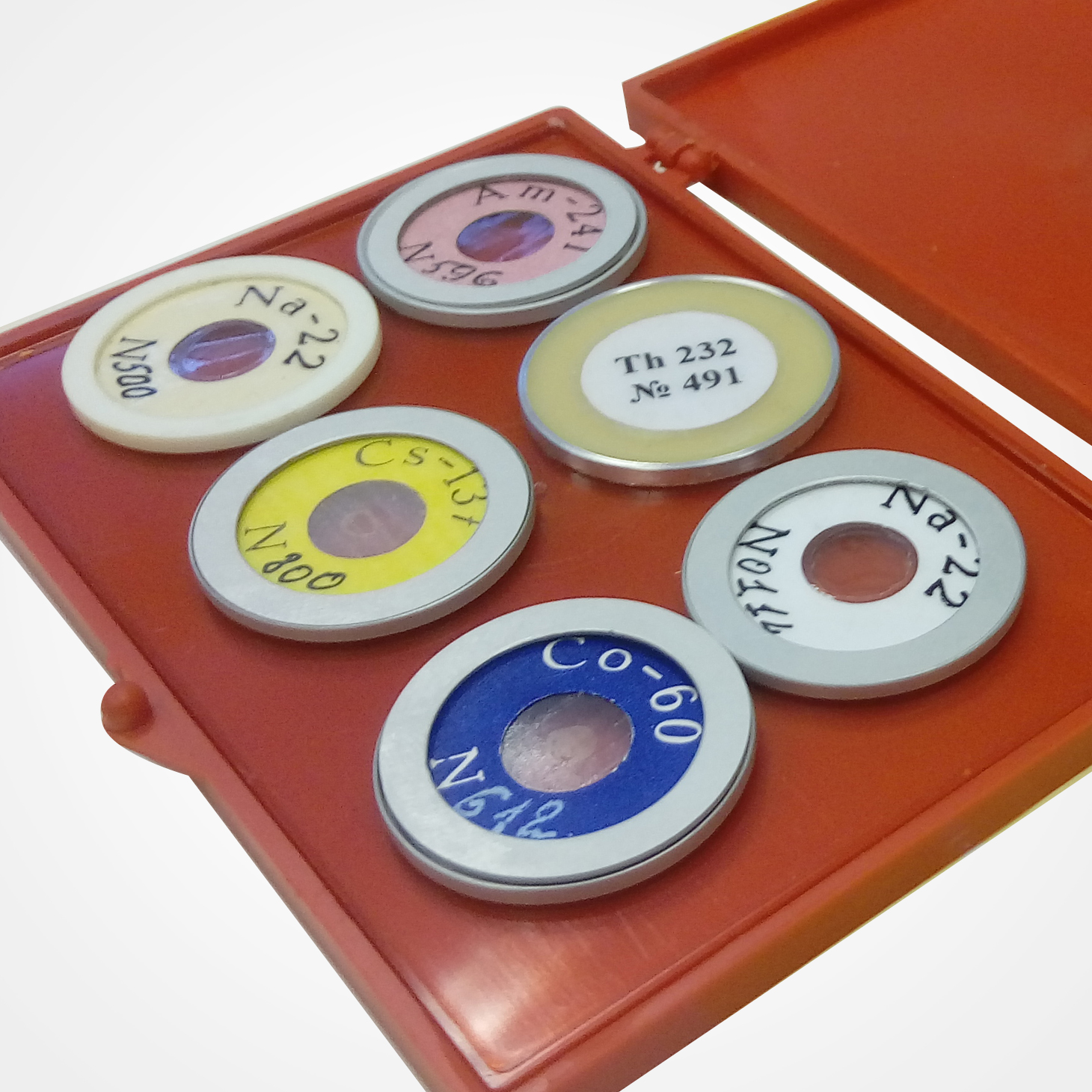

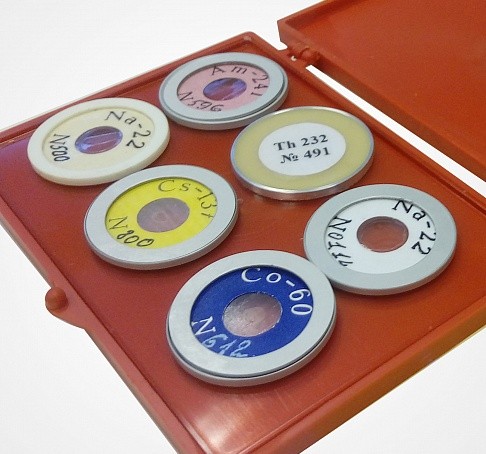

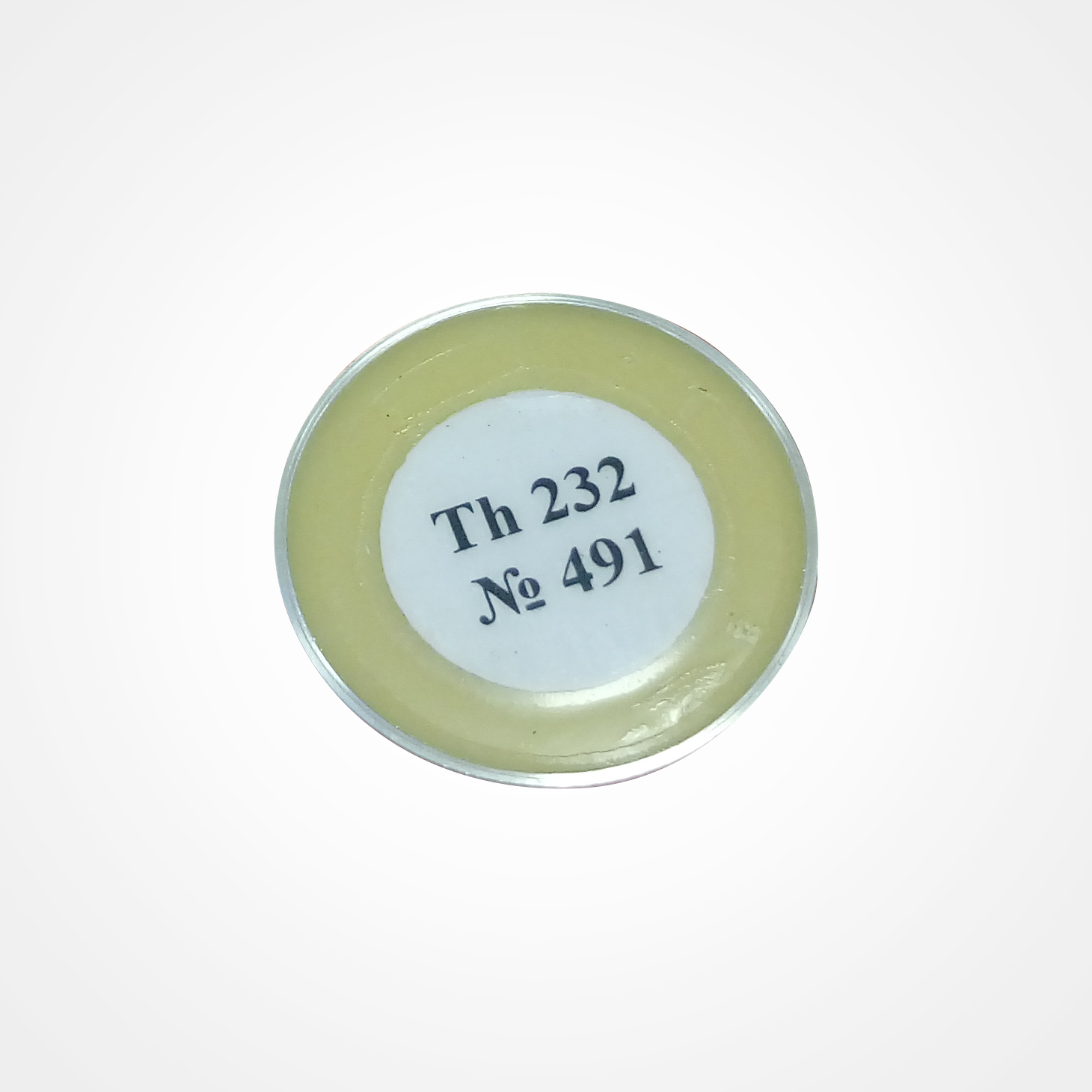

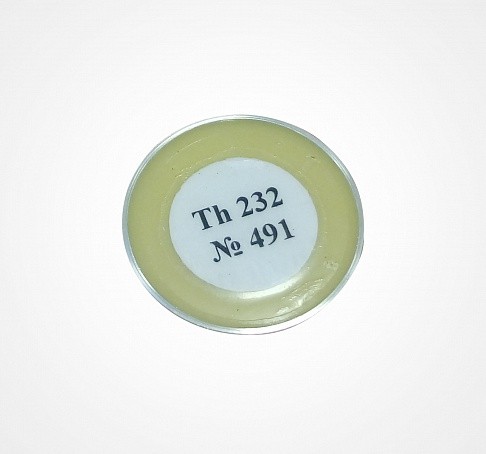

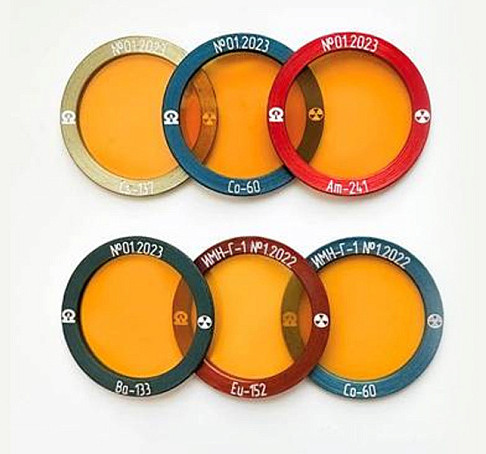

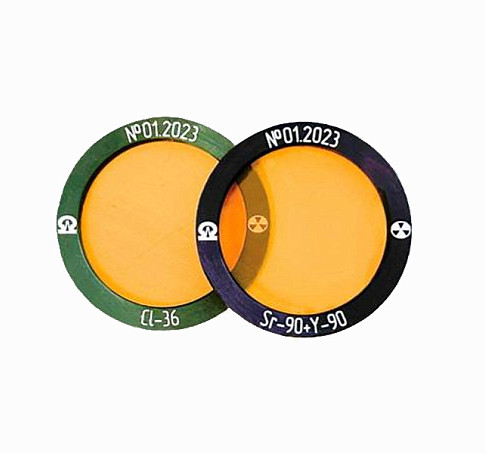

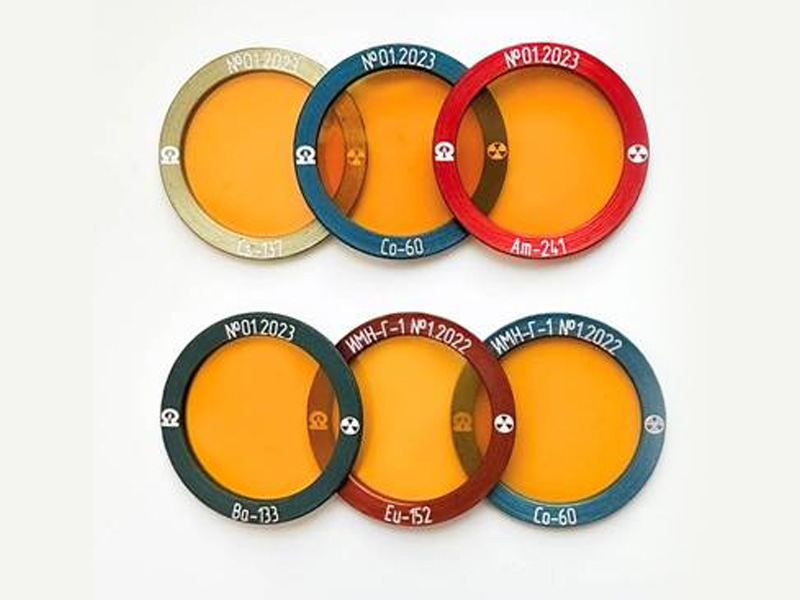

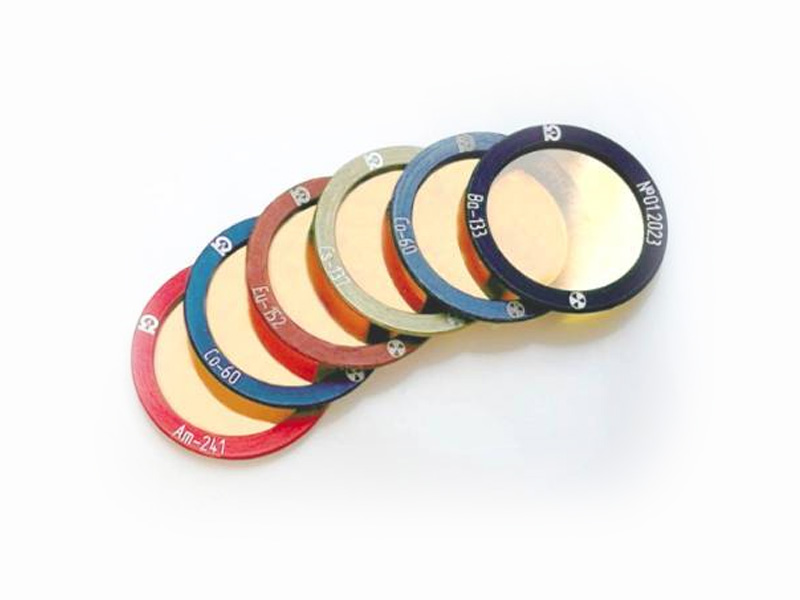

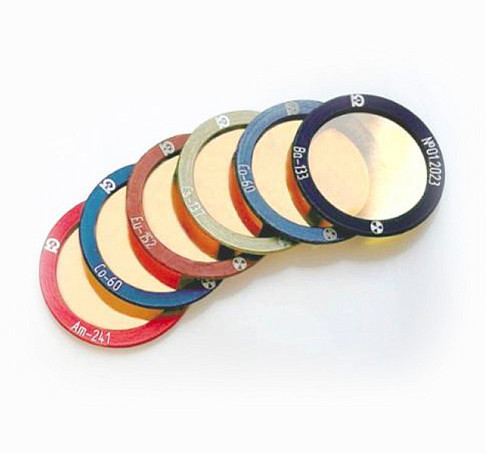

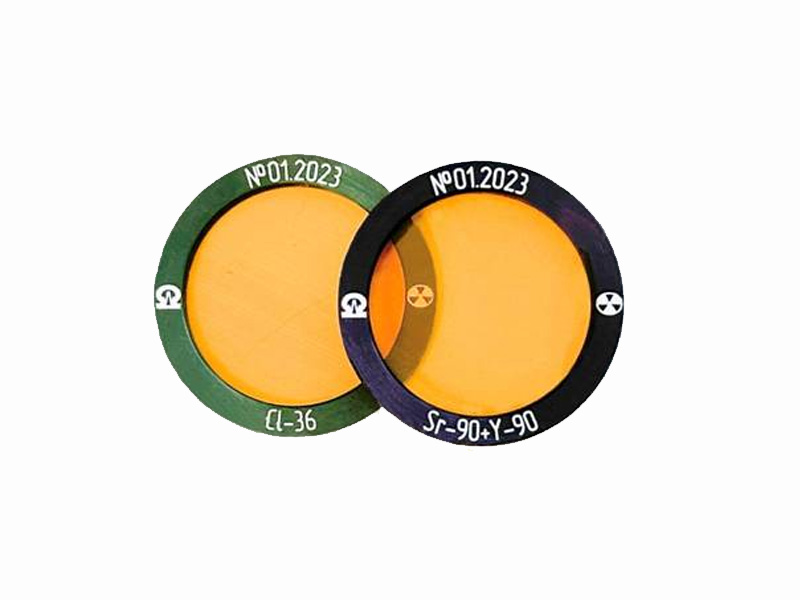

точечный источник фотонного излучения ИМН-Г-1. Активная часть источника выполнена локализованным нанесением аликвоты раствора нуклида известной удельной активности на подложку с последующей герметизацией;

поверхностный источник гамма-излучения ИМН-Г-2. Активная часть источника выполнена равномерным распределением раствора нуклида известной удельной активности на поверхности подложки с последующей герметизацией;

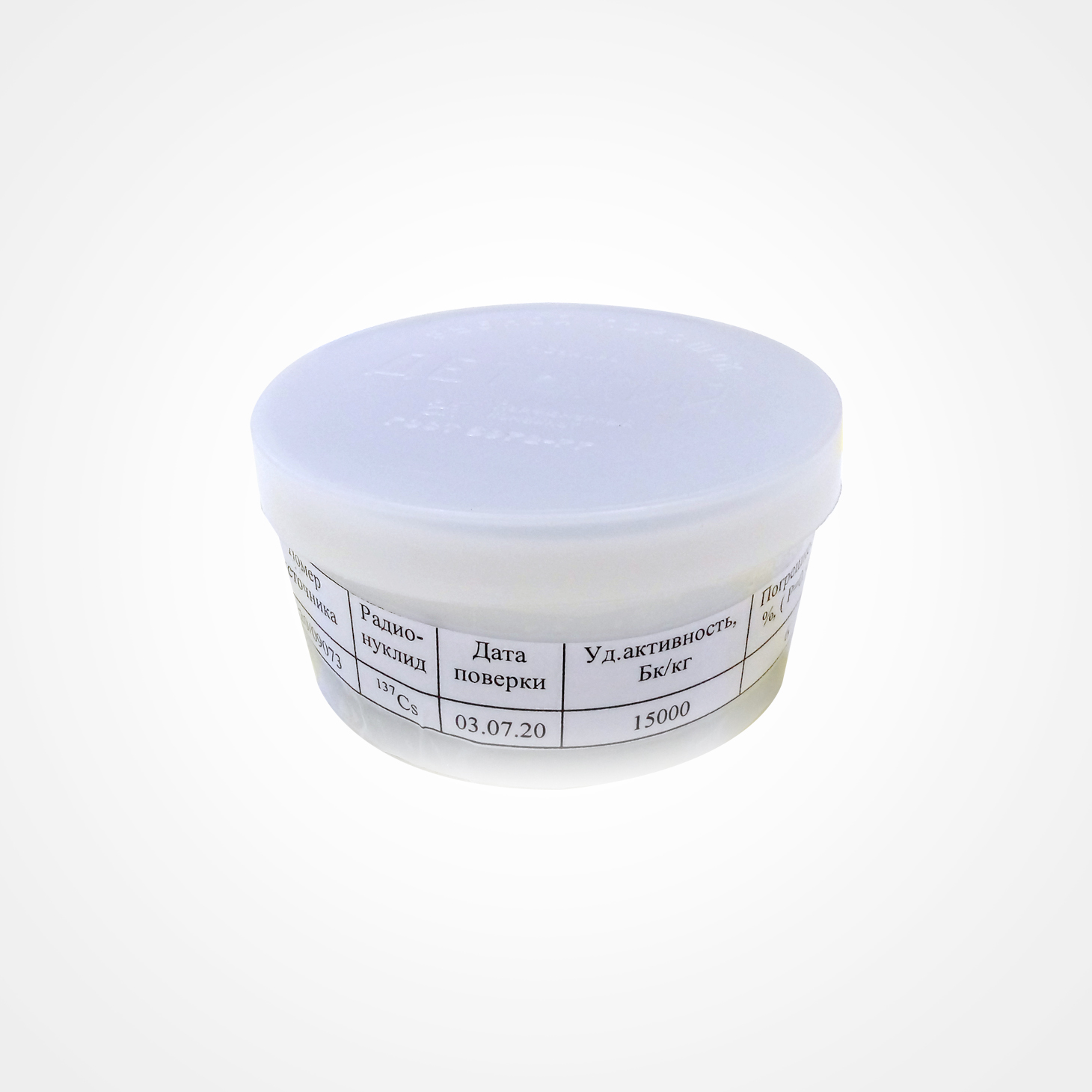

объемный источник гамма-излучения твердотельный ИМН-Г-З-Т. Активная часть источника выполнена равномерным распределением раствора нуклида известной удельной активности в объеме источника с последующей герметизацией. Объем источника может быть организован металлическими или органическими формами. Источник также может быть изготовлен при помощи временной формы с последующим ее удалением;

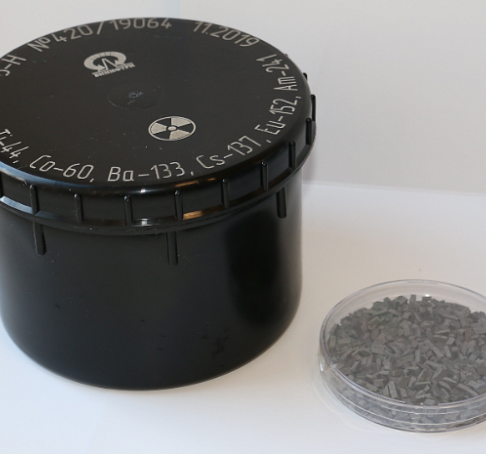

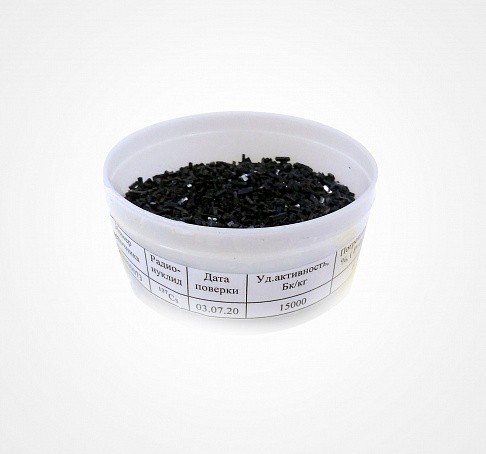

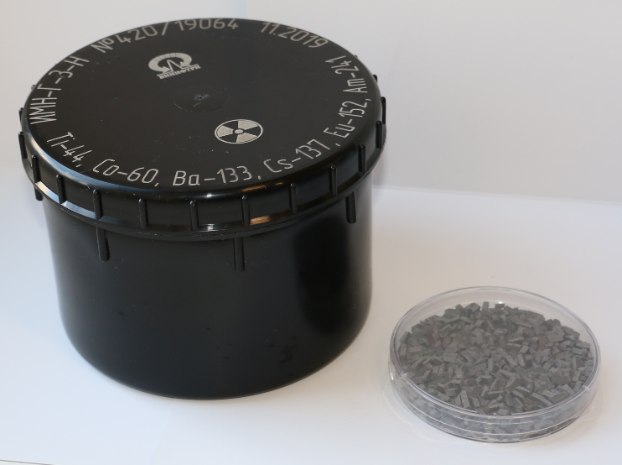

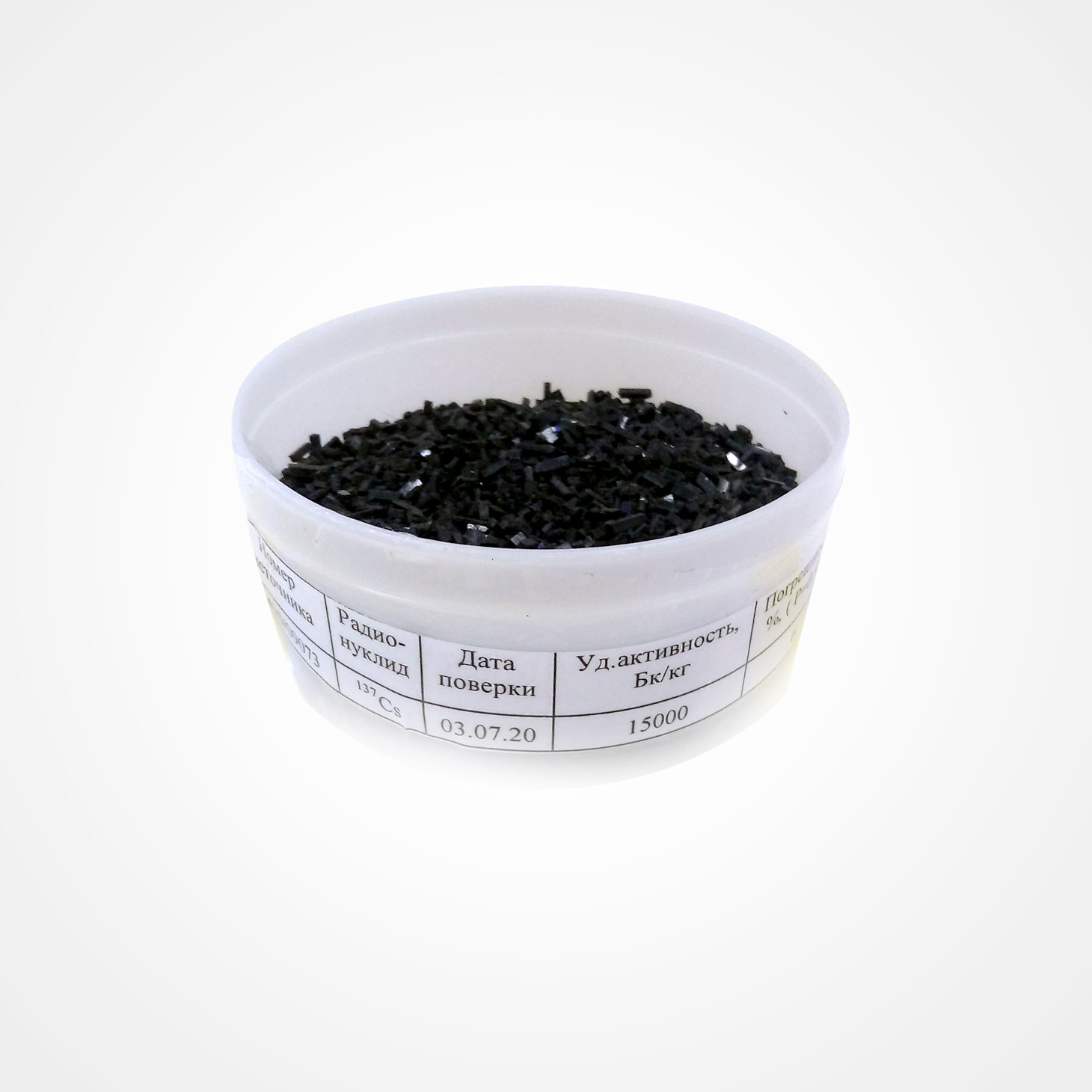

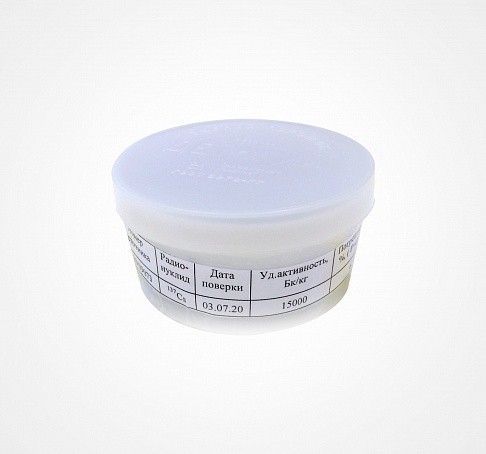

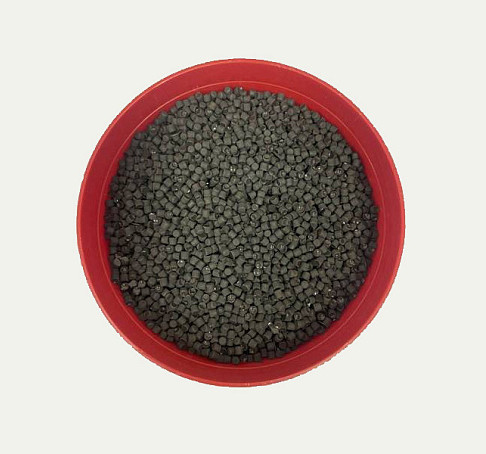

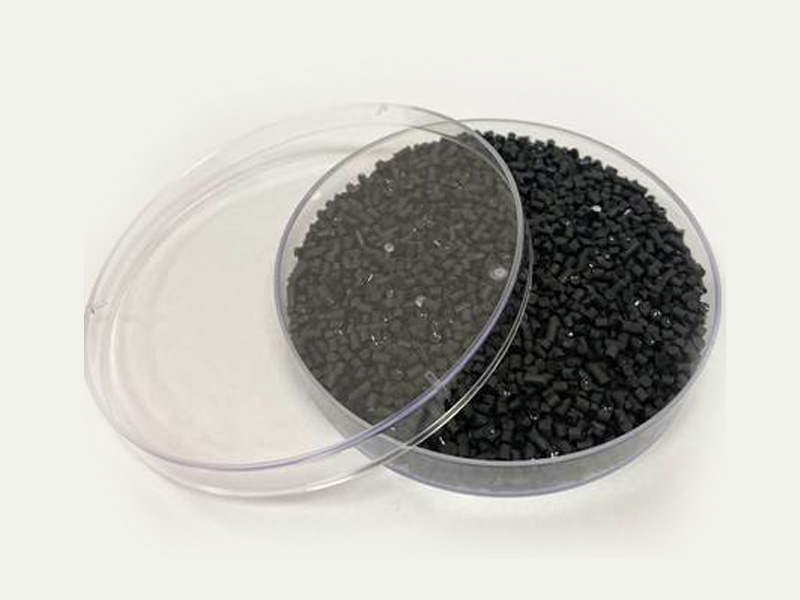

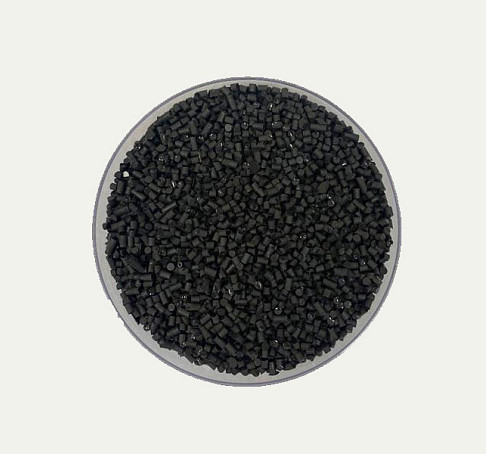

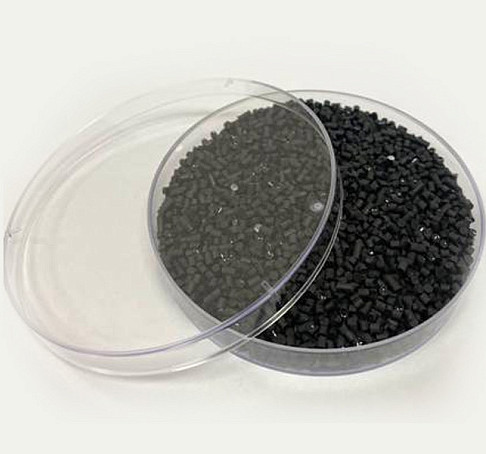

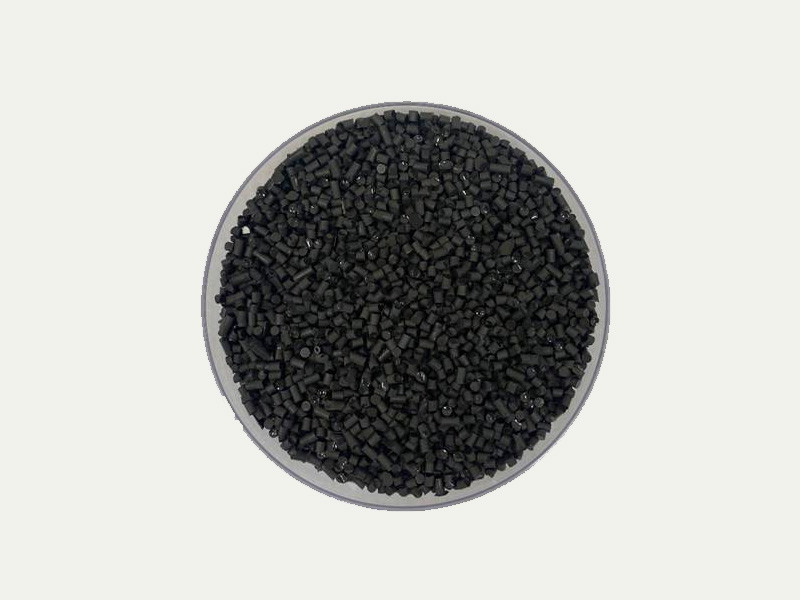

объемный источник гамма-излучения насыпной ИМН-Г-З-Н. Насыпные гранулированные источники состоят из герметизированных гранул с равномерно распределенным внутри них радионуклидом или смесью радионуклидов;

источник высокоэнергетического гамма-излучения ИМН-Г-З-В. Активная часть источника представляет собой смесь элементарного углерода, обогащенного по изотопу С-13, с радиоактивным альфа-излучающим веществом. Активная часть источника находится в герметичном двойном цилиндрическом контейнере из нержавеющей стали.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ	ЗНАЧЕНИЕ
Диапазон энергий фотонного излучения, кэВ	от 4 до 6130
Диапазон воспроизведения активности (ИМН-Г-1, ИМН-Г-2), Бк	от 10 до 1·10⁶
Диапазон воспроизведения удельной (объемной) активности (ИМН- Г-З-Т, ИМН-Г-З-Н), Бк/кг (Бк/л)	от 10 до 1·10⁶
Диапазон воспроизведения внешнего гамма-излучения, ИМН-Г-З-В, (Е=6,1З МэВ) в угле 4π ср, с^-1	от 300 до 3000
Пределы допускаемой относительной погрешности воспроизведения активности, %: - ИМН-Г-1 - ИМН-Г-2	± 5 ± 10
Пределы допускаемой относительной погрешности воспроизведения удельной (объемной) активности (при доверительной вероятности 0,95), %: - ИМН-Г-З-Т - ИМН-Г-З-Н	± 20 ± 20
Пределы допускаемой относительной погрешности воспроизведения внешнего гамма-излучения (при доверительной вероятности 0,95),%: - ИМН-Г-З-В	± 20
Неравномерность распределения активности по поверхности ИМН- Г-2, %, не более	5
Неравномерность распределения активности по объему ИМН-Г-3- Т, %, не более	2
Неравномерность распределения активности по объему ИМН-Г-3- Н, %, не более	2
Габаритные размеры (диаметр х высота), мм, не более: - ИМН-Г-1 - ИМН-Г-2 - ИМН-Г-З-В	50x3 50x5 15x30
Масса, кг, не более: - ИМН-Г-1 - ИМН-Г-2 - ИМН-Г-З-В	0,1 0,1 0,1
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 30 °С, % - атмосферное давление, кПа	от минус 50 до 50 до 95 от 25 до 500
^*радионуклиды, на основе которых изготавливаются ИМН-Г: Na-22; К-40; Ti-44+Sc-44; Мп-54; Fe-55; Co-57; Co-60; Zn-65; Y-88; Nb-94; Ru-Rh-106; Cd-109; Sn-113; Ba-133; Cs-134; Ce-139; Cs-137; Ce-144; Eu-152; Gd-153; W-188; Bi-207; Ra-226; Th-228; Th-232; Np-237; Am-241; Am-243; Cf-249 и др.
