Государственные первичные эталоны

ГЭТ 207-2013. Государственный первичный эталон единицы угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц

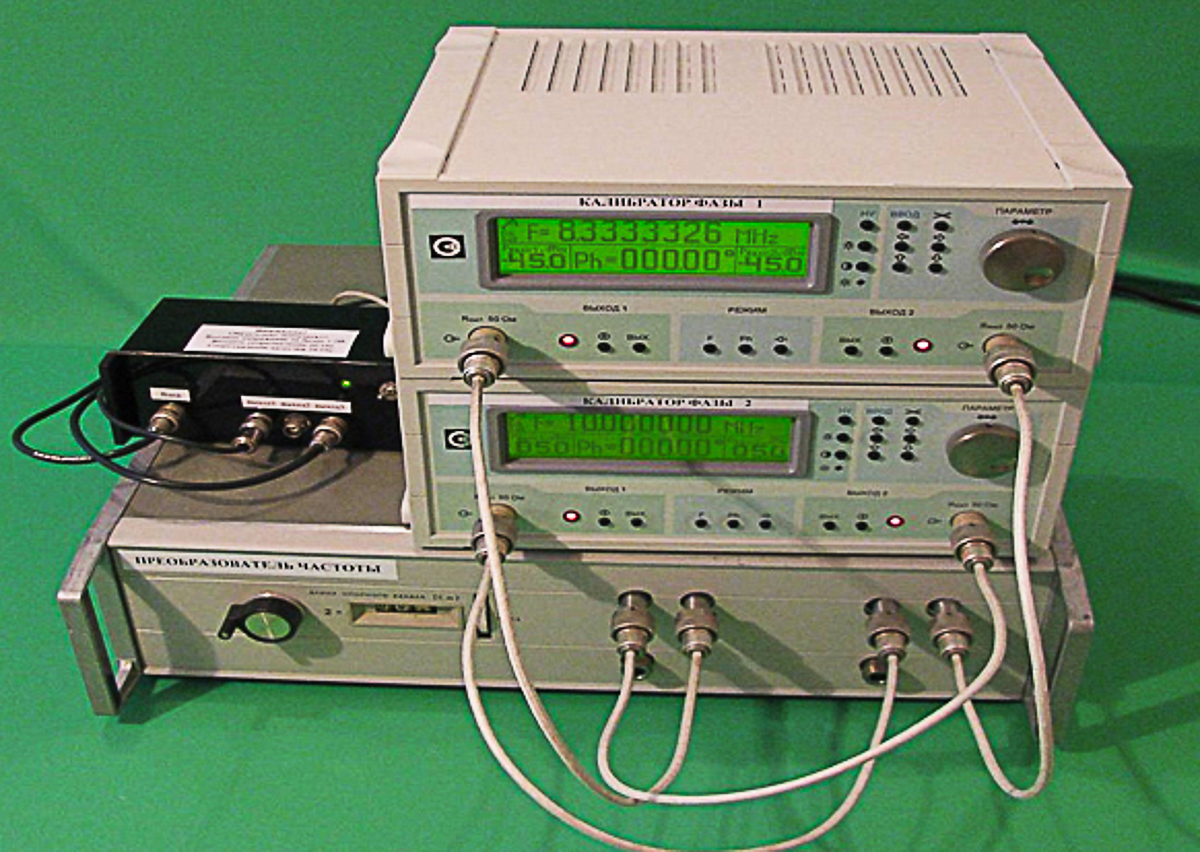

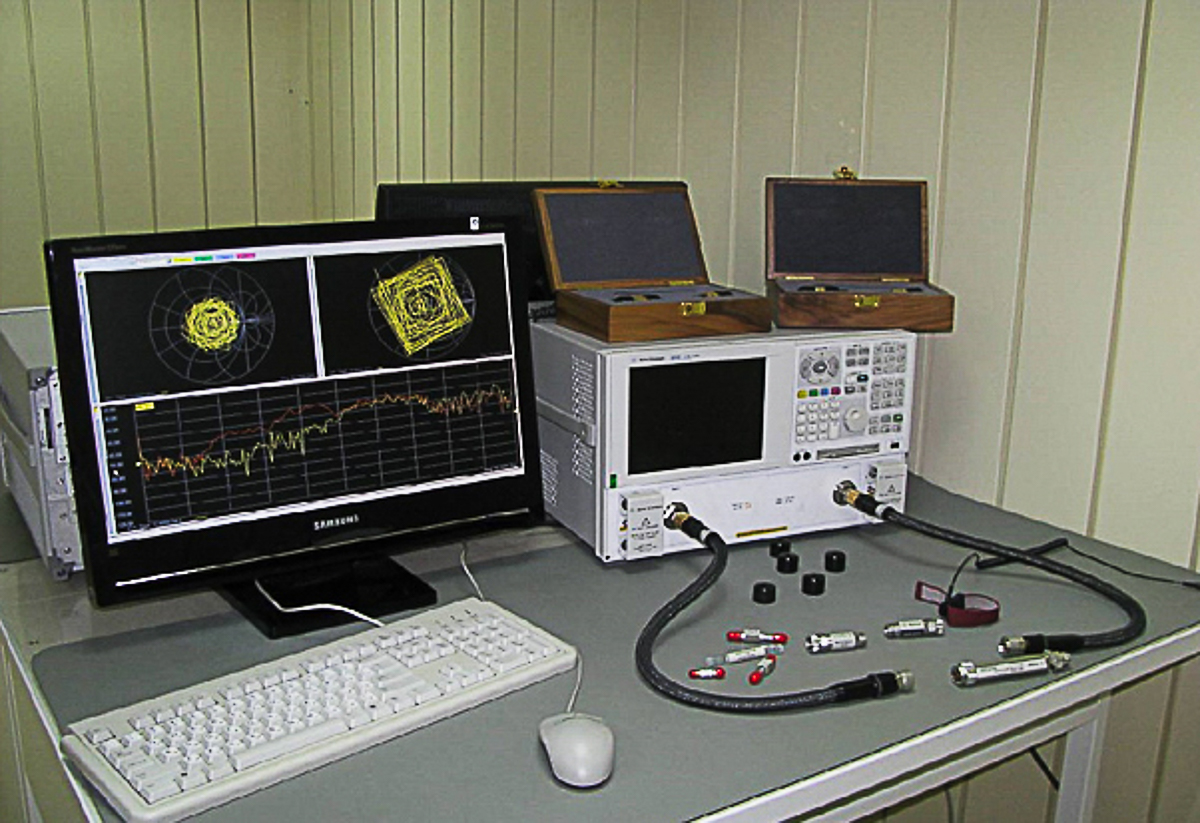

Устройство воспроизведения УФСКомпаратор эталона

Область применения

Обеспечение единства измерений УФС на высоких и сверхвысоких частотах. Точные и достоверные измерения параметров СВЧ устройств и комплексов при их разработке и производстве:

  • в науке и технологии — разработка новых СВЧ компонентов и систем, а также изделий на их основе;
  • в метрологии и приборостроении — при создании эталонов и средств измерений комплексных коэффициентов передачи и отражения;
  • в системах связи и телекоммуникациях — обеспечение качества и надежности как самих устройств, так и их параметров.

Описание

Основным способом определения параметров СВЧ устройств в процессе их изготовления и эксплуатации являются измерения. Этим объясняется бурный количественный и качественный рост парка радиоизмерительных приборов для измерения параметров СВЧ трактов — это измерители разности фаз, измерители комплексных коэффициентов передачи, векторные анализаторы цепей, векторные генераторы сигналов... Широкая область применения средств измерений угла фазового сдвига в различных отраслях радиоприборостроения и послужила основанием для создания государственного первичного эталона. Функционирующий ГЭТ 207-2013 утвержден приказом Федерального агентства по техническому регулированию и метрологии от 27 января 2014 г. N 52 Методы воспроизведения единицы: формирование методом прямого цифрового синтеза сигналов опорного и измерительного каналов с заданной частотой и углом фазового сдвига на основе точных приращений частоты и времени задержки.

ГПЭ представляет собой комплекс средств измерений, в состав которого входят:

  • устройство воспроизведения единицы угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 до 100 МГц;
  • компаратор эталона — комплекс технических и программных средств, обеспечивающий передачу единицы угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц;
  • комплекты калибровочных мер компаратора на все типы коаксиальных соединителей и соединителей в виде фланцев прямоугольных волноводов, поддерживаемых эталоном; эталоны сравнения в виде мер комплексного коэффициента передачи для передачи единицы угла фазового сдвига эталонам c коаксиальными соединителями и с соединителями в виде фланцев прямоугольных волноводов, поддерживаемых эталоном;
  • набор вспомогательных элементов и оборудования.

Метрологические характеристики

  • Название величины: угол фазового сдвига между двумя электрическими сигналами.
  • Диапазон рабочих частот от 0,1 МГц до 65 ГГц
  • Диапазон значений угла фазового сдвига между двумя электрическими сигналами (далее УФС), воспроизводимых эталоном от 0 до 360
  • Типы поддерживаемых коаксиальных соединителей: II, VIII, N 75, III, N, IX; 3,5 mm, I, 2,92 mm, 2,4 mm, 1,85 mm.
  • Типы поддерживаемых соединителей в виде фланцев прямоугольных волноводов : 72×34, 58×25, 48×24, 40×20, 35×15, 28,5×12,6, 23×10, 16×8, 11×5,5, 7,2×3,4 мм.
Суммарная стандартная неопределенность воспроизведения единиц УФС:

Частота, МГц

Суммарная стандартная неопределенность, º, не более

От 0,1 до 1

0,0016

Свыше 1 до 5

0,0014

Свыше 5 до 10

0,0011

Свыше 10 до 20

0,0022

Свыше 20 до 50

0,0035

Свыше 50 до 100

0,0050

Расширенные неопределенности передачи единицы УФС мерам УФС с коаксиальными соединителями:

Характеристика

Диаметр поперечного сечения коаксиальных волноводов, мм

16,0/6,95

16,0/4,58

7,0/2,01

7,0/3,04

3,5/1,52

2,92/1,27

2,4/1,04

1,85/0,8

Верхняя граница диапазона частот, ГГц

7

3

3

18

34

40

50 65
Типы поддерживаемых соединителей1

II

VIII

N 75

III, N

IX; 3,5 мм

2,92 мм

I, 2,4 мм

1,85 мм

Расширенная неопределенность передачи УФС, U(0,95)
для мер с ослаблением от 0 до 3 дБ

0,4

0,4

0,4

0,4

0,6

1,0

1,0

1,5

Расширенная неопределенность передачи УФС, U(0,95)
для мер с ослаблением свыше 3 до 50 дБ

0,6

0,6

0,6

0,8

1,0

2,0

2,0

3,8

1Типы соединителей приведены в соответствии с ГОСТ 13317 и IEEE Std 287™-2007
Расширенные неопределенности передачи единицы УФС мерам УФС с соединителями в виде фланцев прямоугольных волноводов:

Поперечное сечение волноводов, мм

Диапазон частот, ГГц

Расширенная неопределенность передачи УФС, U(0,95)
для мер с ослаблением от 0 до 3 дБ

Расширенная неопределенность передачи УФС, U(0,95)
для мер с ослаблением свыше 3 до 50 дБ

72×34

от 2,59 до 3,94

0,4

0,6

58×25

от 3,20 до 4,80

0,4

0,6

48×24

от 3,94 до 5,64

0,4

0,6

40×20

от 4,80 до 6,85

0,4

0,6

35×15

от 5,64 до 8,24

0,4

0,6

28,5×12,6

от 6,85 до 9,93

0,4

0,6

23×10

от 8,24 до 12,05

0,4

0,6

16×8

от 12,05 до 17,44

0,5

1,0

11×5,5

от 17,44 до 25,95

0,5

1,0

7,2×3,4

от 25,95 до 37,50

0,7

1,5

Расширенные неопределенности измерения ККО и ККП мер с соединителями в виде фланцев прямоугольных волноводов:

Поперечное сечение волновода, мм

Диапазон частот, ГГц

Расширенная неопределенность измерения мер ККО
(мнимая и действительные части), U(0,95)

Расширенная неопределенность измерения мер ККП
(мнимая и действительные части), U(0,95)

72×34

От 2,59 до 3,94

0,002 – 0,025

0,00003 – 0,007

58×25

От 3,20 до 4,80

48×24

От 3,94 до 5,64

40×20

От 4,80 до 6,85

35×15

От 5,64 до 8,24

28,5×12,6

От 6,85 до 9,93

23×10

От 8,24 до 12,05

0,003 — 0,026

0,00004 — 0,007

16×8

От 12,05 до 17,44

11×5,5

7,2×3,4

От 17,44 до 25,95

От 25,95 до 37,50

0,004 — 0,03

0,00005 — 0,01
