Государственные первичные эталоны

ГЭТ 199-2018. Государственный первичный специальный эталон единицы длины

Государственный первичный специальный эталон единицы длины

Область применения

Глобальные навигационные спутниковые системы, геодезия и картография, мониторинг характеристик объектов повышенной опасности, создание перспективных транспортных систем.

Описание

Разработан и создан во ВНИИФТРИ в 2007— 2011 гг. Модернизирован в 2012-2017 годах. Утверждён приказом Федерального агентства о техническому регулированию и метрологии № 447 от 12.03.2018 г.

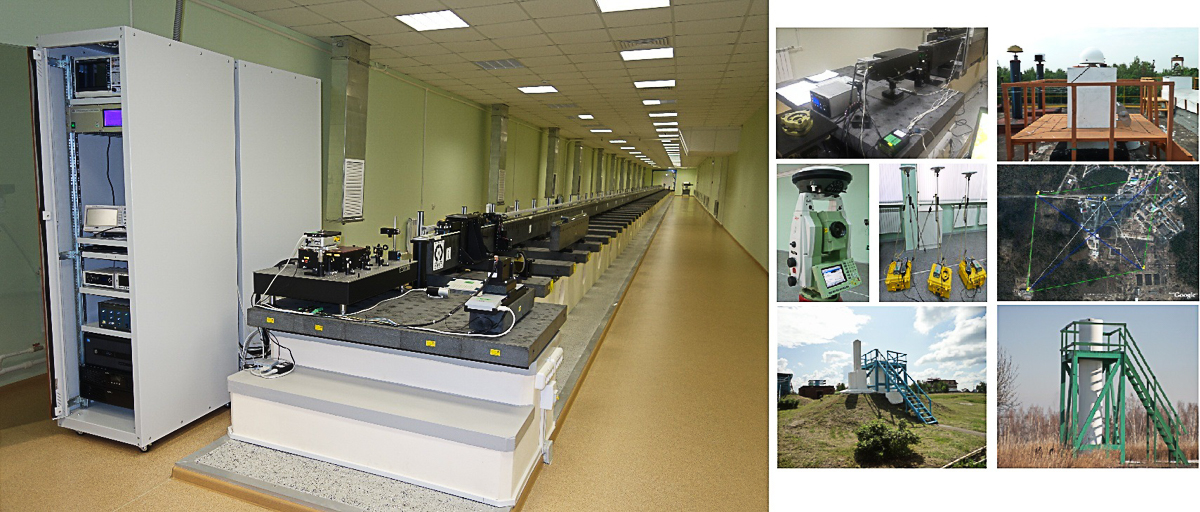

Состав эталона:

  • Эталонный измерительный комплекс длины в диапазоне до 60 м на основе гелий-неонового лазера;
  • Эталонный измерительный комплекс в диапазоне длин до 60 м на основе фемтосекундного лазера и измерительного базиса;
  • Интерферометр лазерный транспортируемый;
  • Лазерный эталон сравнения и эталонные базисы в диапазоне 24 м — 3000 м;
  • Эталон сравнения на основе приемников КНС и опорных базисных пунктов в диапазоне 1 км — 4 000 км.

Метрологические характеристики

№ п/п

Показатель

Значение

Примечания

В диапазоне до 60 м

1

Среднее квадратическое отклонение результата измерений S (при 25 независимых измерений)

1,0 мкм



2

Неисключенная систематическая погрешность Θ(p) (при p = 0,99)

± 5 мкм

для дистанции 60 м.

3

Стандартная неопределенность, оцененная по типу А

1,0 мкм



4

Стандартная неопределенность, оцененная по типу В

2 мкм



5

Суммарная стандартная неопределенность

2,2 мкм



6

Расширенная неопределенность при коэффициенте охвата k=2

4,4 мкм

В диапазоне 24 м — 3000 м




1




Среднее квадратическое отклонение результата измерений S (при 50 независимых измерений)

на нижней границе диапазона: 0,03 мм



на верхней границе диапазона: 0,7 мм



2

Неисключенная систематическая погрешность Θ(p) (при p = 0,99)

±0,2 мм





3




Стандартная неопределенность, оцененная по типу А

на нижней границе диапазона: 0,03 мм



на верхней границе диапазона: 0,7 мм



4

Стандартная неопределенность, оцененная по типу В

0,1 мм





5




Суммарная стандартная неопределенность

на нижней границе диапазона: 0,1 мм



на верхней границе диапазона: 0,7 мм





6




Расширенная неопределенность при коэффициенте охвата k=2

на нижней границе диапазона: 0,2 мм



на верхней границе диапазона: 1,4 мм



В диапазоне 1 км — 4000 км




1




Среднее квадратическое отклонение результата измерений S (при 30 независимых измерений)

на нижней границе диапазона: 1 мм



на верхней границе диапазона: 20 мм

2

Неисключенная систематическая погрешность Θ(p) (при p = 0,99)

±26 мм

на верхней границе диапазона




3




Стандартная неопределенность, оцененная по типу А
на нижней границе диапазона: 1 мм

на верхней границе диапазона: 20 мм



4

Стандартная неопределенность, оцененная по типу В

11 мм

на верхней границе диапазона

5

Суммарная стандартная неопределенность

23 мм


6

Расширенная неопределенность при коэффициенте охвата k=2

46 мм
