Государственные первичные эталоны

ГЭТ 209-2014. Государственный первичный специальный эталон единицы мощности поглощенной дозы интенсивного фотонного, электронного и бета-излучений для радиационных технологий

Государственный первичный специальный эталон единицы мощности поглощенной дозы интенсивного фотонного, электронного и бета-излучений для радиационных технологий

Область применения

Обеспечение единства измерений мощности поглощенной дозы фотонного, электронного и бета излучений в радиационных технологиях:

  • стерилизация медицинских изделий и отходов;
  • деконтаминация и радуризация пищевых продуктов;
  • модификация полимеров;
  • радиационная стойкость материалов и электронной техники.

Описание

Эталон разработан и исследован в период с 2012 по 2014 гг. во ВНИИФТРИ. Приказ Росстандарта № 120 от 29 января 2015 г.

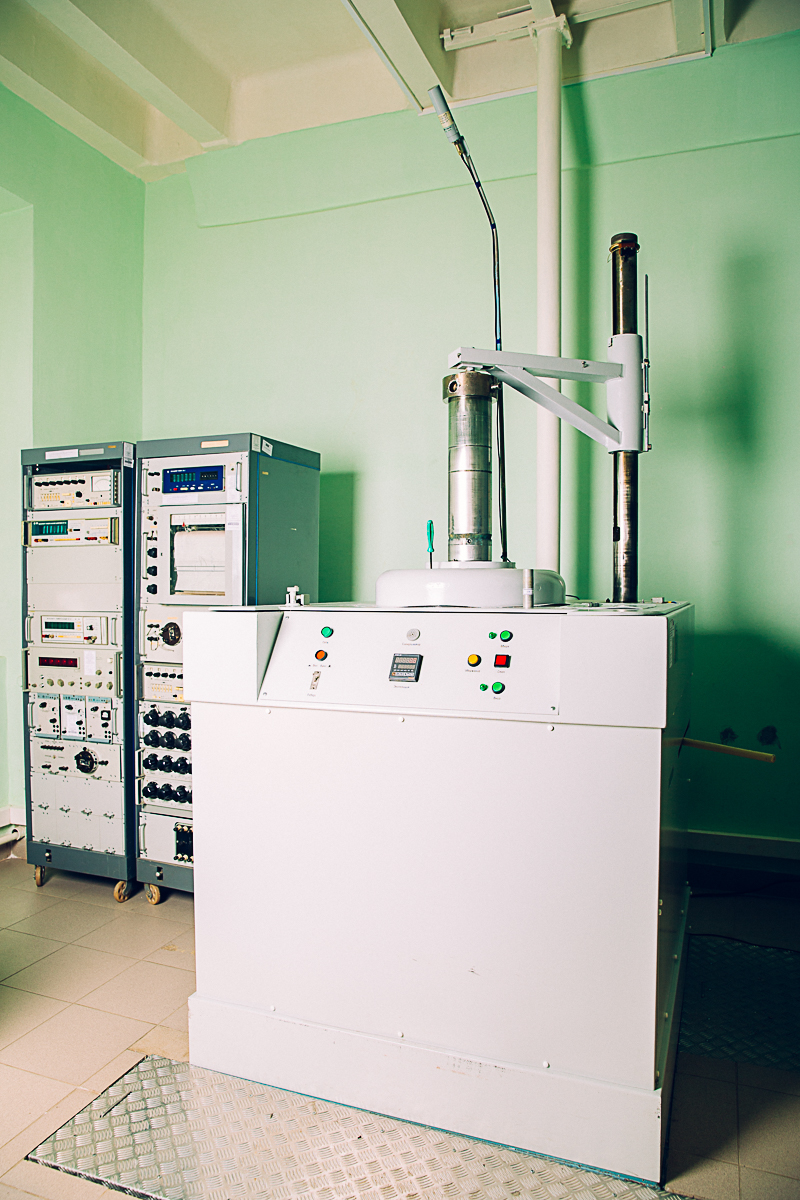

В составе эталона:

  • калориметр интегрального теплового потока с поглотителем из графита КТП-ГР-γ № 1, для воспроизведения единицы мощности поглощенной дозы фотонного излучения с энергией 0,66 МэВ (гамма-излучение Сs-137) и 1,25 МэВ (гамма-излучение Со-60) в графите;
  • калориметр интегрального теплового потока с поглотителем из полистирола КТП-ПС-γ № 4, для воспроизведения единицы мощности поглощенной дозы фотонного излучения с энергией 0,66 МэВ (гамма-излучение Сs-137) и 1,25 МэВ (гамма-излучение Со-60) в полистироле);
  • транспортируемая калориметрическая установка ТКУГ-е для воспроизведения и передачи единицы мощности поглощенной дозы электронного излучения ускорителей электронов с энергией от 3 до 10 МэВ, включающая в себя:
  • выносной блок с монитором — коллектором электронов для контроля флуктуаций тока пучка электронов ускорителя при воспроизведении и передаче единицы мощности поглощенной дозы электронного излучения соподчиненным средствам измерений;
  • дифференциальный калориметр интегрального теплового потока КТП-е для воспроизведения единицы мощности поглощенной дозы электронного излучения в графите в диапазоне энергий от 3 до 10 МэВ в диапазоне мощности поглощенной дозы от 102 до 2·105 Гр/с. Калориметр КТП-е располагается в передвижной каретке выносного блока;
  • пульт дистанционного управления установки ПДУ с цифровым таймером и интегратором силы электрического тока монитора пучка электронов;
  • калориметр интегрального теплового потока с поглотителем из графита КТП-β № 1 для воспроизведения единицы мощности поглощенной дозы бета-излучения с граничной энергией 2,26 МэВ (бета-излучение Sr-90 + Y-90);
  • фантом-калориметр фотонного излучения ФК-γ для размещения градуируемых детекторов;
  • фантом-калориметр бета-излучения ФК-β для размещения градуируемых детекторов;
  • компараторы: графитовый калориметр 10 МэВ В6004 (GEX Corporation) № 3079, полистирольный калориметр 5 МэВ В6001 (GEX Corporation) № 2434, универсальный дозиметр ДКС-101 № 119 с ионизационной камерой БМК-06 № 13119;
  • нановольтметры Keithley 2182А;
  • источники тока Keithley 6221;
  • пикоамперметр Keithley 6482;
  • источники ионизирующего излучения:
  • гамма-установка МРХ-гамма-100 с радионуклидными источниками Со-60;
  • гамма-установка ЛМБ-гамма-1м с радионуклидными источниками Cs-137;
  • бета-установка БОИС-3, зав. № 1, с радионуклидным источником Sr-90 + Y-90. Измерительная и регулирующая аппаратура:
  • мультимер Fluke 289;
  • система сбора и обработки данных ССД;
  • персональный компьютер.

Специальное инженерное сооружение – измерительный зал площадью 38 м2.

Метрологические характеристики

Диапазон значений мощности поглощенной дозы фотонного излучения в графите, воспроизводимых эталоном, Гр/с 0,3 — 1·103
Энергетический диапазон фотонного излучения (гамма-излучение изотопов Со-60 и Сs-137), МэВ 0,66 и 1,25
Государственный первичный специальный эталон обеспечивает воспроизведение единицы мощности поглощенной дозы фотонного излучения
с относительным средним квадратическим отклонением результата измерений S0 при 20 независимых измерениях не превышающим
0,2·10-2
Относительная неисключенная систематическая погрешность Θ0 не превышает 0,6·10-2
Относительная стандартная неопределенность измерений:
оцененная по типу А 0,2·10-2
оцененная по типу В 0,3·10-2
Суммарная стандартная неопределенность 0,4·10-2
Расширенная неопределенность при k = 2 0,8·10-2
Диапазон значений мощности поглощенной дозы электронного излучения, воспроизводимых эталоном, составляют, Гр/с 102 — 2·105
Энергетический диапазон электронного излучения, МэВ 3 — 10
Государственный первичный специальный эталон обеспечивает воспроизведение единицы мощности поглощенной дозы электронного излучения
с относительным средним квадратическим отклонением результата измерений S0 при 20 независимых измерениях не превышающим
0,5·10-2
Относительная неисключенная систематическая погрешность не превышает 2,5·10-2
Относительная стандартная неопределенность измерений при воспроизведении единицы:
оценённая по типу А 0,5·10-2
оцененная по типу В 1,0·10-2
Суммарная стандартная неопределенность 1,27·10-2
Расширенная неопределенность при k = 2 2,4·10-2
Диапазон значений мощности поглощенной дозы бета-излучения, воспроизводимых эталоном, составляют, Гр/с 0,3 — 102
Энергетический диапазон бета-излучения (бета-излучение изотопов Y-90 + Sr-90), МэВ 0 — 2,26
Государственный первичный специальный эталон обеспечивает воспроизведение единицы мощности поглощенной дозы бета-излучения
с относительным средним квадратическим отклонением результата измерений S0  при 20 независимых измерениях не превышающим
0,4·10-2
Относительная неисключенная систематическая погрешность не превышает 1,2·10-2
Относительная стандартная неопределённость измерений при воспроизведении единицы:
оцененная по типу А 0,4·10-2
оцененная по типу В 0,5·10-2
Суммарная стандартная неопределенность 0,7·10-2
Расширенная неопределенность при k = 2 1,4·10-2
