ГЭТ 30-2018. Государственный первичный эталон твердости по шкалам Роквелла и супер-Роквелла

Государственный первичный эталон твердости по шкалам роквелла и супер-роквелла

Область применения

Металлургия, машиностроение, энергетика, приборостроение, авиационно-космический комплекс, судостроение, промышленность строительных материалов и научные исследования.

Описание

Эталон действует во ВНИИФТРИ с 1975 г. Был модернизирован и утвержден Госстандартом России в 1994 г. Был модернизирован и утверждён Росстандартом в 2018 г. — приказом Федерального агентства по техническому регулированию и метрологии № 1449 от 12.07.2018 г. При измерении твердости по Роквеллу в испытуемый образец вдавливают наконечник в виде алмазного конуса, твердосплавного или стального шарика под действием последовательно прикладываемых предварительного и основного усилий и в определяют разности глубин внедрения наконечника после снятия основного усилия и до приложения основного усилия. В основу построения эталона положен метод непосредственного нагружения.

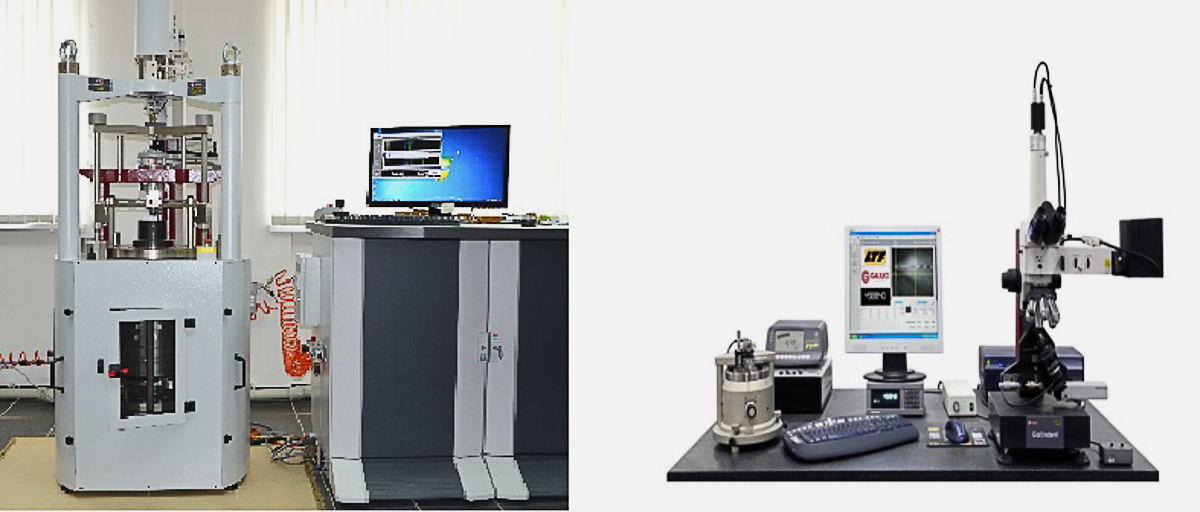

В составе эталона:

  • стационарный прибор непосредственного нагружения с набором специальных гирь;
  • эталонная установка для определения геометрических параметров алмазных наконечников;
  • наконечник: алмазный конус с углом при вершине 120° и радиусом закругления 0,2 мм, твердосплавные и стальные закаленные шарики диаметрами 1,588 мм и 3,176 мм.

Метрологические характеристики

Таблица 1 —— Шкалы и диапазоны чисел твёрдости

Шкалы

Диапазоны воспроизводимых чисел твёрдости

1

2

Роквелла

HRA

20 — 95

HRB

10 — 100

HRBW

10 — 100

HRC

20 — 70

HRD

40 — 77

HRE

70 — 100

HREW

70 — 100

HRF

60 — 100

HRFW

60 — 100

HRG

30 — 94

HRGW

30 — 94

HRH

80 — 100

HRHW

80 — 100

HRK

40 — 100

HRKW

40 — 100

Супер Роквелла

HR15N

70 — 94

HR30N

40 — 86

HR45N

20 — 78

HR15T

62 — 93

HR15TW

62 — 93

HR30T

15 — 82

HR30TW

15 — 82

HR45T

10 — 72

HR45TW

10 — 72

ГПЭ обеспечивает воспроизведение чисел твёрдости по всем шкалам Роквелла со средним квадратическим отклонением (далее — СКО) результата измерений при 5 независимых измерениях, не превышающим 0,04.

Неисключённая систематическая погрешность (далее — НСП) не превышает 0,2

Стандартная неопределённость измерений при воспроизведении чисел твёрдости по шкалам Роквелла:

  • оценённая по типу A, не превышает: 0,04;
  • оценённая по типу B, не превышает: 0,08.
  • Суммарная стандартная неопределённость, не превышает: 0,09.
  • Расширенная неопределённость не превышает: 0,18 при k=2.

ГПЭ обеспечивает воспроизведение чисел твёрдости HR по всем шкалам Супер-Роквелла с СКО результата измерений при 5 независимых измерениях, не превышающим 0,04.
НСП не превышает 0,3.

Стандартная неопределённость измерений при воспроизведении чисел твёрдости по шкалам твёрдости Супер-Роквелла:

  • оценённая по типу A, не превышает: 0,04;
  • оценённая по типу B, не превышает: 0,12.
  • Суммарная стандартная неопределённость не превышает: 0,13.
  • Расширенная неопределённость не превышает: 0,26 при k=2.

Шкалы твёрдости Роквелла и Супер-Роквелла являются шкалами порядка, поэтому СКО, НСП, неопределённость измерений при воспроизведении чисел твёрдости вычислены по модели линеаризации шкалы вблизи значений чисел.
