ГЭТ 31-2010. Государственный первичный специальный эталон твердости металлов по шкалам Виккерса

Государственный первичный специальный эталон твердости металлов по шкалам Виккерса

Область применения

Металлургия, машиностроение, энергетика, приборостроение, авиационно-космический комплекс, судостроение, промышленность строительных материалов и научные исследования.

Описание:

Эталон действует во ВНИИФТРИ с 1975 г. Утвержден Госстандартом СССР в 1979 г. Переутвержден в 2010 г. Приказ ФАТРиМ № 546 от 18 февраля 2011 г. При измерении твердости изделия по Виккерсу алмазную четырехгранную пирамиду с углом между противоположными гранями в 136° вдавливают в испытуемое изделие воздействием нагрузки, приложенной перпендикулярно поверхности образца, и измеряют среднюю длину двух диагоналей отпечатка после снятия нагрузки. В основу построения эталона положен метод непосредственного нагружения.

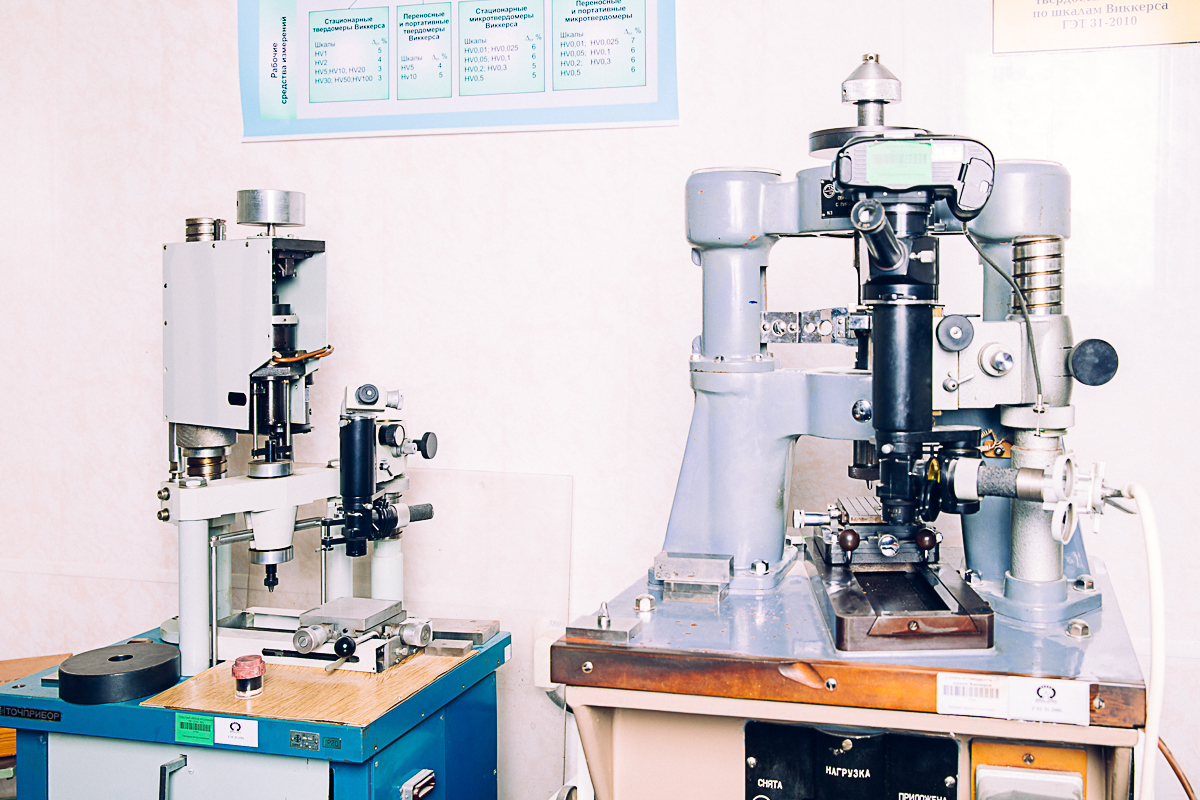

В составе эталона:

  • пять стационарных приборов непосредственного нагружения с различными наборами специальных гирь;
  • микроскопы с номинальной ценой деления 0,1; 0,2; 0,3; 1,2 мкм;
  • наконечник — правильная 4-гранная алмазная пирамида с углом при вершине между противоположными гранями в 136°;
  • автоматизированный измерительный комплекс для измерения длины диагоналей отпечатков.

Метрологические характеристики

Шкала

Воспроизводимое эталоном значение твердости, НV

Размах, НV, не более

НСП, НV, не более

НV 0,001;
HV 0,002;
HV 0,005















HV 0,01; HV 0,025
HV 0,05; HV 0,1
HV 0,2; HV 0,3;
HV 0,5















HV 1; HV 2
HV 5; HV 10
HV 20; HV 30
HV 50; HV 100

от 8 до 125

2,5

5,3

От 125 до 250 5

8

от 251 до 550

13

10

от 551 до 850

16

9

от 851 до 1000

42

33

от 1000 до 2000

80

60

от 8 до 125

1,1

1,6

от 125 до 250

2,2

2,5

от 251 до 550

5

6

От 551до 850

8

9

от 851 до 1000

16

13

от 1000 до 2000

30

20

от 8 до 125

0,5

1,0

от 125 до 250

1

1.4

от 251 до 550

2

4

От 551 до 850

4

7

от 851 до 1000

8

11

от 1000 до 2000

20

17

Шкалы твёрдости Виккерса являются шкалами порядка, поэтому НСП при воспроизведении чисел твёрдости вычислены по модели линеаризации шкалы вблизи значений чисел.
