ГЭТ 33-85. Государственный первичный специальный эталон твердости по шкалам Бринелля
Область применения
Металлургия, машиностроение, энергетика приборостроение, авиационно-космический комплекс, судостроение, промышленность строительных материалов и научные исследования.
Описание
Эталон действует во ВНИИФТРИ с 1975 г. Был модифицирован и утвержден Госстандартом СССР в 1985 г. При измерении твердости по Бринеллю стальной закаленный или твердосплавный шарик вдавливают в изделие под действием нагрузки, приложенной перпендикулярно поверхности образца в течение определенного времени, и измеряют диаметр отпечатка после снятия нагрузки. В основу построения эталона положен метод непосредственного нагружения.

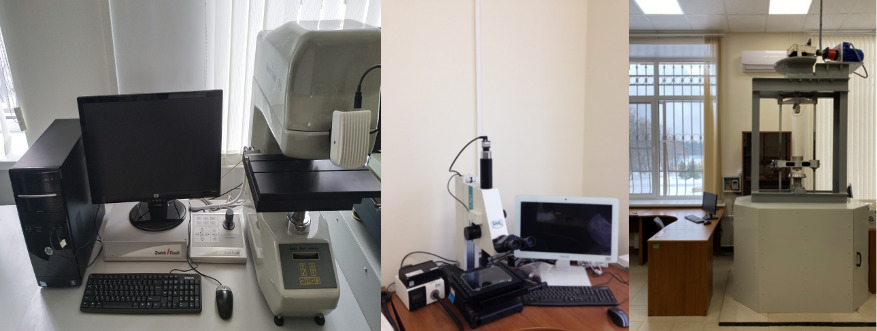

В составе эталона:
- стационарная установка непосредственного нагружения с набором специальных гирь, создающих нагрузки 98,07; 153,2; 294,2; 612,9; 1839; 2452; 7355; 9807; 29420 Н;
- набор наконечников со стальными и твердосплавными шариками диаметром 2,5; 5 и 10 мм;
- измерительный микроскоп с номинальной ценой деления 0,1 мкм для измерения диаметров отпечатков.
Метрологические характеристики
| Диапазон чисел твердости НВW по шкалам Бринелля | 8 — 650 |
| Диапазон чисел твердости НВ по шкалам Бринелля | 8 — 450 |
| Среднее квадратическое отклонение (при k = 10) | ≤1·10 -3 · НВ |
| Неисключенная систематическая погрешность | ≤3·10 -3 · НВ |
Шкалы твёрдости Бринелля являются шкалами порядка, поэтому СКО, НСП при воспроизведении чисел твёрдости вычислены по модели линеаризации шкалы вблизи значений чисел.
