ГЭТ 193-2011. Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц

Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц

Область применения

ГЭТ 193-2011 является исходным для РФ эталоном, обеспечивающим единство измерений и предназначенным для поверки средств измерений ослабления — аттенюаторов и установок для измерений ослабления широко используемых в различных областях науки и техники: в радиоастрономии, радиоспектроскопии, радиолокации, измерительной технике, в связи, прикладной метрологии и т. д.

Описание

В период с 2008 по 2011 гг. во ВНИИФТРИ на базе УВТ 36-А-86 и УВТ 52-А-87 создана аппаратура для Государственного первичного эталона единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц. 20 апреля 2012 г. приказом № 250 Федерального агентства данный комплекс аппаратуры утвержден в качестве Государственного первичного эталона единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц.

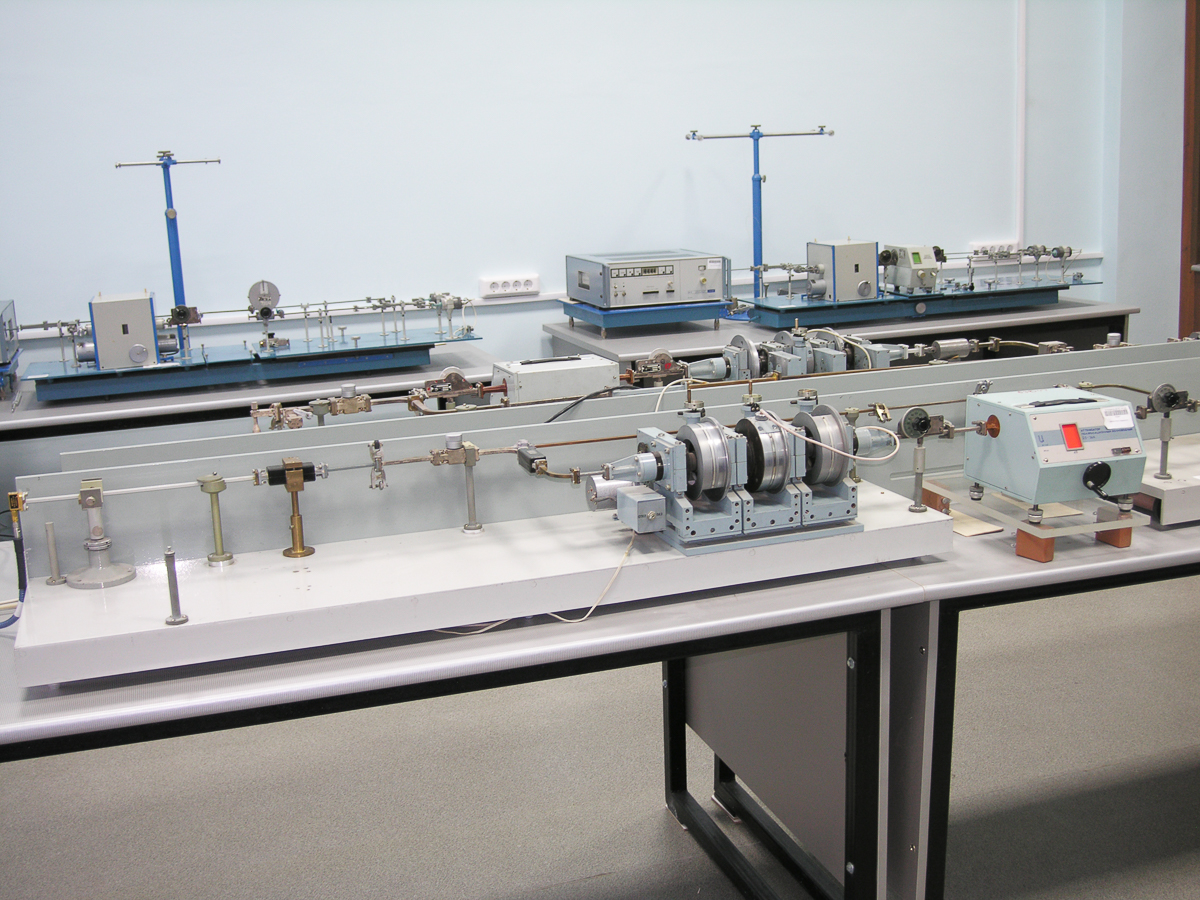

В состав эталона входит:

  • Эталонные установки диапазона частот 17,44 — 78,33 ГГц
  • Эталонные установки диапазона частот 78,33 — 178 ГГц
  • Компарирующая установка напряжений переменного тока в диапазоне частот 0,02 — 200 кГц
  • Установка для измерения ослабления электромагнитных колебаний на фиксированных частотах в диапазоне частот 0 — 100 МГц

Метрологические измерения

Метрологические характеристики эталона, полученные в результате исследований (в зависимости от диапазона частот электромагнитных колебаний)

Диапазон частот D, дБ S0, дБ Θ0, дБ
Постоянный ток 0–120 2·10-5· (1+2,1·D) 7·10-5· (1+D)
0,02–200 кГц 0–120 4·10-5· (1+10,4·D)    7·10-5· (1+9,5·D)
0,1–100 МГц 0–120 5·10-4· (1+8,3·D) 7·10-4· (1+6·D)
0,1–25,86 ГГц 0–100 3·10-3· (1+0,17·D) 5·10-3· (1+0,16·D)
25,86–78,33 ГГц 0–100 3·10-2· (1+0,03·D) 5·10-2· (1+0,02·D)
78,33–178 ГГц 0–60 5·10-2· (1+0,05·D) 5·10-2· (1+0,07·D)

Оценка неопределённости результатов измерений (расширенная неопределённость указана для коэффициента охвата k = 2)

Диапазон частот D, дБ ua, дБ uв, дБ uc, дБ U, дБ
Постоянный ток 0–120 2·10-5· (1+2,1·D) 4·10-5· (1+D) 4,5·10-5· (1+1,26·D) 9·10-5· (1+1,26·D)
0,02–200 кГц 0–120 4·10-5· (1+10,4·D) 4·10-5· (1+9,5·D) 5,7·10-5· (1+10·D) 1,1·10-4· (1+10·D)
0,1–100 МГц 0–120 5·10-4· (1+8,3·D) 4·10-4· (1+6·D) 6,4·10-4· (1+7,5·D) 1,3·10-3· (1+7,5·D)
0,1–25,86 ГГц 0–100 3·10-3· (1+0,17·D) 2,9·10-3· (1+0,16·D) 4,2·10-3·(1+0,16·D) 8,3·10-3· (1+0,16·D)
25,86–78,33 ГГц 0–100 3·10-2· (1+0,03·D) 2,9·10-2· (1+0,02·D) 4,2·10-2· (1+0,03·D) 8,3·10-2· (1+0,03·D)
78,33–178 ГГц 0–60 5·10-2· (1+0,05·D) 2,9·10-2· (1+0,07·D) 5,8·10-2· (1+0,05·D) 1,2·10-1· (1+0,05·D)

Точность созданного эталона достаточна для поверки и калибровки всех известных и вновь разрабатываемых средств измерений ослабления в Российской Федерации в диапазоне частот от 0 до 178 ГГц.
