ГЭТ 110-2012. Государственный первичный эталон единиц комплексной диэлектрической проницаемости в диапазоне частот от 1 до 178,4 ГГц

Государственный первичный эталон единиц комплексной диэлектрической проницаемости в диапазоне частот от 1 до 178,4 ГГц

Область применения

  • Базовые и критические промышленные технологии.
  • Технологии доступа к широкополосным мультимедийным услугам.
  • Технологии информационных управляющих, навигационных систем.
  • Технологии создания электронной компонентной базы и энергоэффективных световых устройств.
  • Технологии создания техники нового поколения.

Описание

Изготовлен в 1977 г. и хранится в Иркутском филиале ВНИИФТРИ. Постановление Госстандарта России № 45 от 29.09.1977 г. Переутверждён Федеральным агентством по техническому регулированию и метрологии, приказ № 1224 от 28.12.2012 г. Эталон предназначен для воспроизведения и хранения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1 до 178,4 ГГц. Диэлектрические измерения в диапазоне СВЧ являются косвенными и сводятся к:

  • измерению параметров СВЧ тракта (резонансной частоты, добротности, затухания и др.);
  • измерению геометрических размеров образца (меры);
  • расчету диэлектрических параметров по сложным зависимостям (решению трансцендентных уравнений).

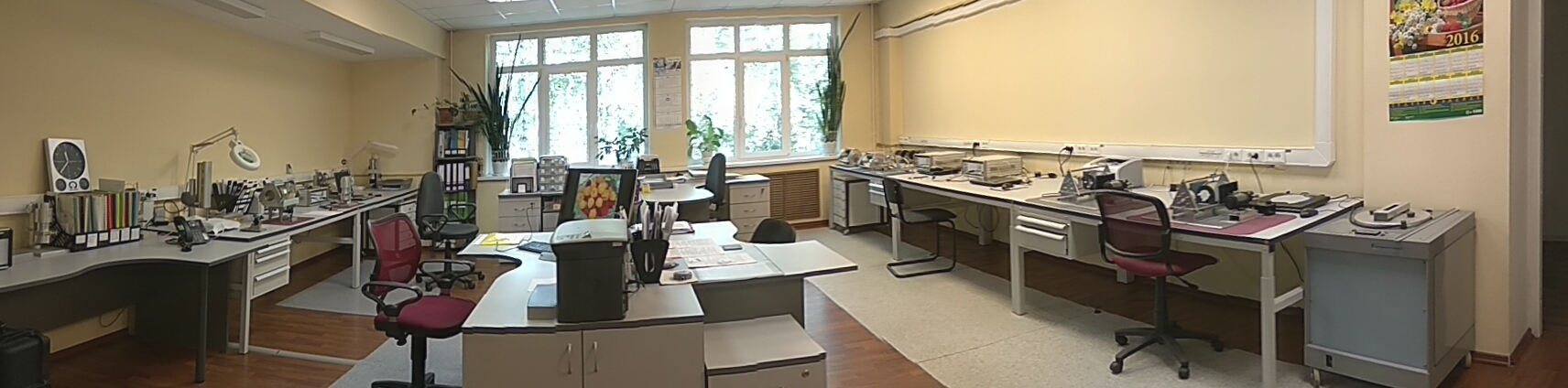

Состав эталона

  • установка ЭУ-1 для воспроизведения единиц комплексной диэлектрической проницаемости в диапазоне частот от 1 до 18 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-40 и набор измерительных резонаторов;
  • установка ЭУ-2 в диапазоне частот от 18 до 40 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-40, поляризационный аттенюатор и набор измерительных резонаторов;
  • установка ЭУ-3 в диапазоне частот от 37,5 до 53,57 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-18, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и набор измерительных резонаторов;
  • установка ЭУ-4 в диапазоне частот от 53,57 до 78,33 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-18, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и набор измерительных резонаторов;
  • установка ЭУ-5 в диапазоне частот от 78,33 до 118,1 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-18, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и набор измерительных резонаторов;
  • установка ЭУ-6 в диапазоне частот от 118,1 до 178,4 ГГц, включающая измеритель модуля коэффициента передачи и отражения Р2М-18, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и открытый резонатор;
  • комплект оборудования в интервале температур от 77 К до 373 К;
  • меры диэлектрической проницаемости и тангенса угла диэлектрических потерь;
  • средства измерений линейных размеров

Метрологические характеристики

Диапазон измерений, ГГц 1 – 178,4
Диапазон значений относительной диэлектрической проницаемости,
воспроизводимых эталоном в дискретных точках диапазона частот, составляет:
  • на частотах от 1 до 18 ГГц
  • на частотах от 18 до 78,33 ГГц
  • на частотах от 78,33 до 178,4 ГГц




1,2 – 500

1,2 – 130

1,2 – 40

Диапазон значений тангенса угла диэлектрических потерь,
воспроизводимых эталоном в дискретных точках диапазона частот, составляет:
  • на частотах от 1 до 18 ГГц
  • на частотах от 18 до 78,33 ГГц
  • на частотах от 78,33 до 178,4 ГГц




1·10-8– 1·10-2

1·10-5– 5·10-3

1·10-4– 1·10-2

Первичный эталон обеспечивает воспроизведение единиц со средним квадратическим отклонением
результата измерений при 11 независимых измерениях, не превышающим:
  • для относительной диэлектрической проницаемости
  • для тангенса угла диэлектрических потерь




5·10-5– 1·10-3

1·10-2– 2·10-2

Неисключенная систематическая погрешность q0 воспроизведения единиц не превышает:
  • для относительной диэлектрической проницаемости
  • для тангенса угла диэлектрических потерь



1·10-4– 4·10-3

1·10-2 – 2·10-1

Стандартная неопределенность измерений эталоном:
  • относительной диэлектрической проницаемости:
    • оцениваемая по типу А
    • оцениваемая по типу В
    • суммарная стандартная неопределённость
    • расширенная неопределённость при k = 3
  • тангенса угла диэлектрических потерь:
    • оцениваемая по типу А
    • оцениваемая по типу В
    • суммарная стандартная неопределённость
    • расширенная неопределённость при k = 3





5·10-5– 1·10-3

4·10-5– 1·10-3

6,4·10-5–1,8·10-3

2·10-4–5·10-3


1·10-2– 5·10-2

4·10-3- 1·10-1

1,1·10-2–1,1·10-1

3·10-2– 3·10-1
