Государственные первичные эталоны

ГЭТ 121-2015. Государственный первичный эталон единиц комплексной диэлектрической проницаемости в диапазоне частот от 10 гц до 10 МГц

Государственный первичный эталон единиц комплексной диэлектрической проницаемости в диапазоне частот от 10 гц до 10 МГц

Область применения

  • Информационно-телекоммуникационные технологии и электроника.
  • Новые материалы и химические технологии (материалы для микро- и нанотехнологии, керамические и стекломатериалы, полимеры и композиты).
  • Фундаментальные научные исследования в области физики конденсированного состояния вещества.

Описание

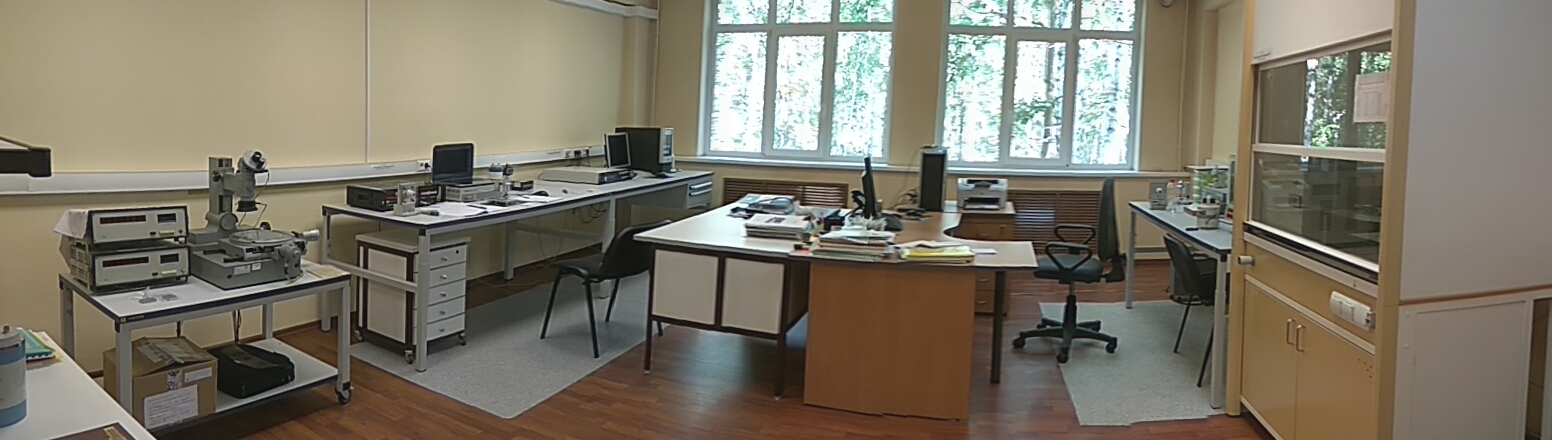

Изготовлен в 1980 г. и хранится в Иркутском филиале ВНИИФТРИ. Постановление Госстандарта России от 25.09.1980 г. № 111. Переутвержден приказом Федерального агентства по техническому регулированию и метрологии No 25 от 21 января 2016 г. Первичный эталон состоит из комплекса технических средств и вспомогательных устройств:

  • эталонная установка ЭУ-1 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь твердых и жидких диэлектриков в диапазоне частот от 10 Гц до 1 МГц с трёхэлектродной измерительной ячейкой для жидких диэлектриков и мерой малой электрической ёмкости, мерой тангенса угла потерь;
  • эталонная установка ЭУ-2 для воспроизведения единицы относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь твердых и жидких диэлектриков в диапазоне частот от 1 МГц до 10 МГц с измерительной ячейкой ИЯРТ-3Э;
  • эталонные меры комплексной диэлектрической проницаемости, являющиеся возобновляемой частью эталона;
  • комплект оборудования для воспроизведения единицы относительной диэлектрической проницаемости жидких диэлектриков при температуре от 293 до 323 К;
  • средства измерений линейных размеров;
  • набор вспомогательных элементов и оборудования.

Метрологические характеристики

Диапазон значений частот, в котором воспроизводятся единицы
относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь

10 Гц — 10 МГц

Диапазон относительной диэлектрической проницаемости ε:
  • для твердых диэлектриков
  • для жидких диэлектриков



1 — 100

1 — 3

Диапазон значений тангенса угла диэлектрических потерь tgδ:
  • для твердых диэлектриков
  • для жидких диэлектриков



2·10-5 – 1·10-1

5·10-5 – 1·10-3

Первичный эталон обеспечивает воспроизведение единиц
со средним квадратическим отклонением результата измерений
при 11 независимых измерениях не превышающим
       твердых диэлектриков        жидких диэлектриков
                          3·10-4                          5·10-5          1·10-3 – 5·10-2
Неисключенная систематическая погрешность
воспроизведения единиц в зависимости
от воспроизводимого номинального значения единицы и частоты

                   4·10-4 – 7·10-4 ​​​​​​​

                   8·10-5 – 3·10-4

         3·10-3 – 3·10-1
Стандартная неопределенность измерений эталоном
в зависимости от воспроизводимого
номинального значения единицы и частоты

оцененная по типу А                          3,0·10-4                        5,0·10-5          1,0·10-3 – 5,0·10-2
оцененная по типу В               1,6·10-4 – 2,9·10-4              3,3·10-5 – 1,2·10-4           1,2·10-3 – 1,2·10-1
Суммарная стандартная неопределенность               3,4·10-4– 4,2·10-4              6,0·10-5 – 1,3·10-4           1,6·10-3 – 1,3·10-1
Расширенная неопределенность при k=2               6,8·10-4 – 8,4·10-4              1,2·10-4 – 2,6·10-4           3,2·10-3 – 2,6·10-1
