Государственные первичные эталоны

ГЭТ 166-2020. Государственный первичный эталон единицы девиации частоты

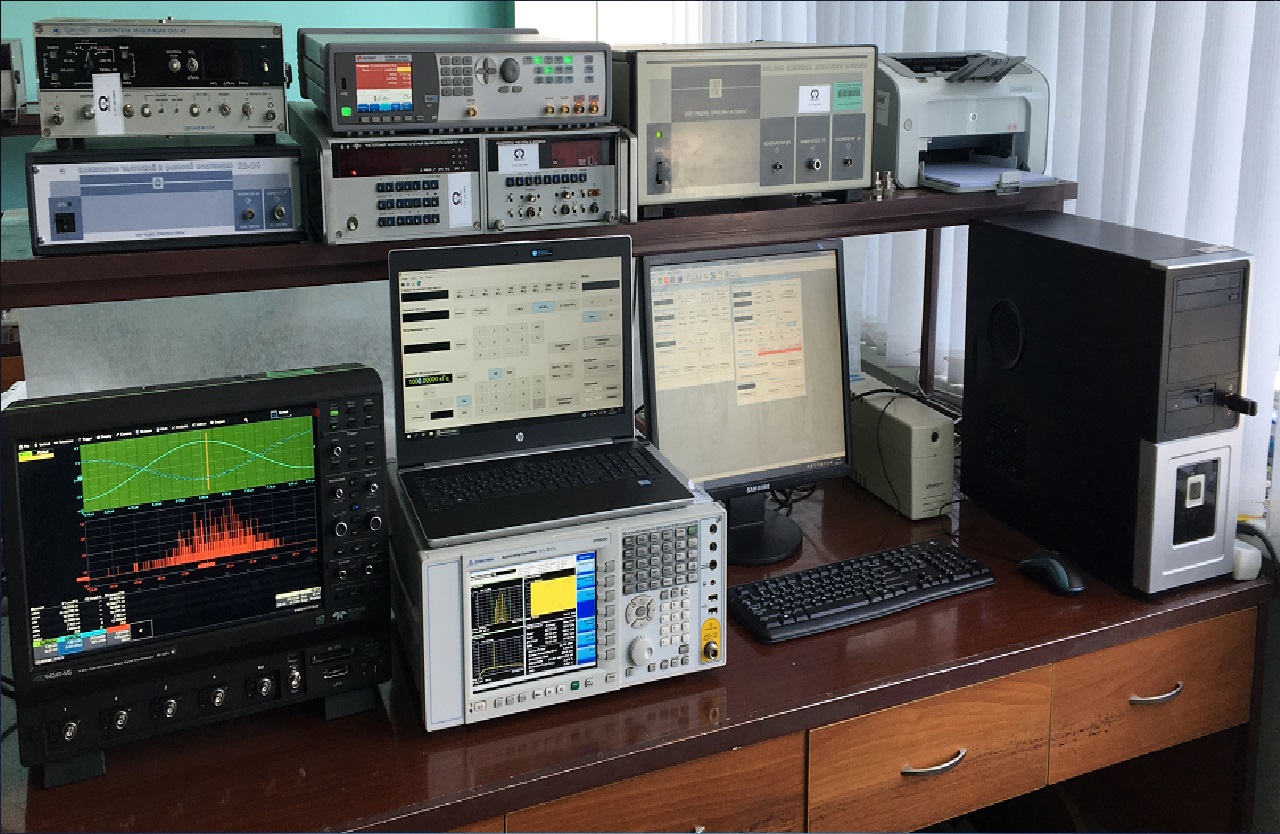

Государственный первичный эталон единицы девиации частоты

Область применения

  • Поверка рабочих эталонов и эталонных поверочных установок для воспроизведения девиации частоты.
  • Поверка эталонных и рабочих измерителей модуляции.
  • Поверка, испытания и исследование метрологических характеристик генераторов и измерителей фазового дрожания.
  • Поверка и испытания генераторов сигналов.
  • Поверка, испытания и исследование метрологических характеристик анализаторов спектра.
  • Калибровка и испытания комплексов аппаратуры для радиовещания, телевидения, спутниковой и мобильной связи, анализаторов цифровых сетей и оборудования.

Описание

Создан и исследован во ВНИИФТРИ в период с 2015 по 2019 гг., утвержден приказом ФАТРиМ № 864 от 06.05.2020 г. Воспроизведение единицы девиации частоты осуществляется эталонными калибраторами девиации частоты с помощью метода электронно-счетного частотомера и прямого цифрового синтеза. Исследование метрологических характеристик эталона и контроль его стабильности осуществляют четырьмя независимыми методами измерения: методом электронно-счетного частотомера, методом прямого цифрового синтеза, методом «нулей функции Бесселя» и методом измерения экстремальных значений частоты. Измерение единицы девиации частоты осуществляется с помощью двух компараторов, сравнивающих ЧМ сигналы на несущих частотах от 9 кГц до 26 ГГц с ЧМ сигналами, воспроизводимыми эталонными калибраторами.

Метрологические характеристики

Диапазон пиковых значений девиации частоты Δƒ, воспроизводимых эталоном, диапазон частот модулирующих сигналов Fм и несущие частоты ƒ0 указаны


Δƒ, кГц


Fм, кГц


ƒ0, МГц



0,01…100,00

 0,02…20,00

5

0,01…1000,00

0,02…200,00

50

0,01…10000,00
(‎Δf≤0,2∙f0)

0,02…1000,00
(Fм≤0,05∙f0)

0,09…250

1,0 …10000

0,02…200,00

500; 1000; 2000; 4000

Размер единицы частоты — герц — передают от Государственного первичного эталона единиц времени и частоты и национальной шкалы времени (ГЭТ 1).

Государственный эталон обеспечивает воспроизведение единицы девиации частоты с
относительным средним квадратическим отклонением результатов измерений
Ѕ0 при десяти независимых наблюдениях не превышающим

1·10–4


Неисключенная систематическая погрешность Θ= Θм∙ Δƒ + Θа,
где Θм — мультипликативная составляющая погрешности; Θа — аддитивная составляющая погрешности.
Мультипликативная составляющая погрешности Θм не превышает

(3 – 5)·10–4

Аддитивная составляющая погрешности Θа в зависимости от значений Fм и ƒ0 не превышает

1 Гц….3 кГц
