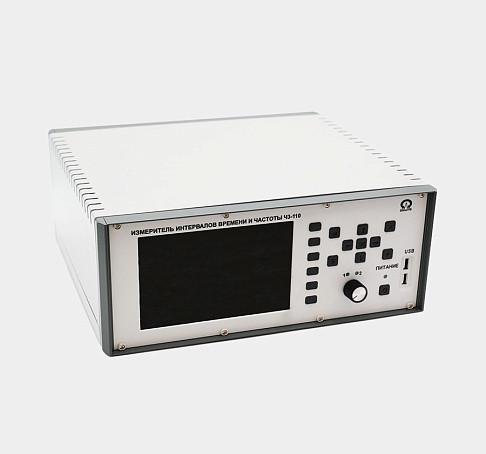

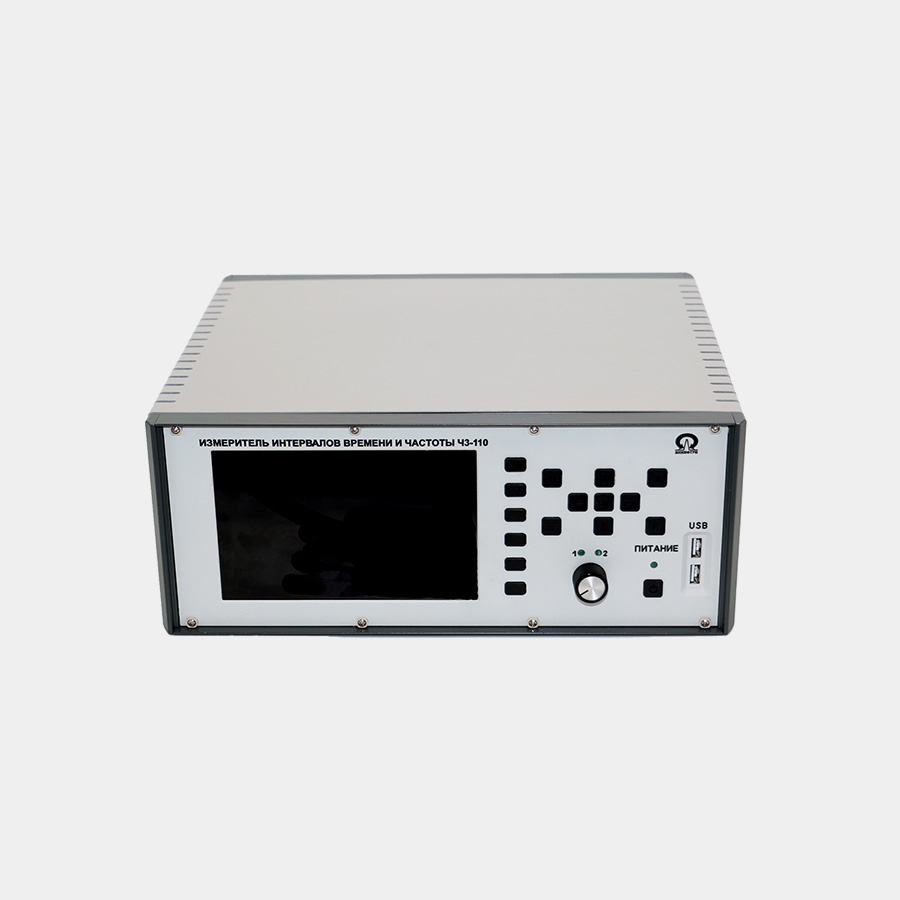

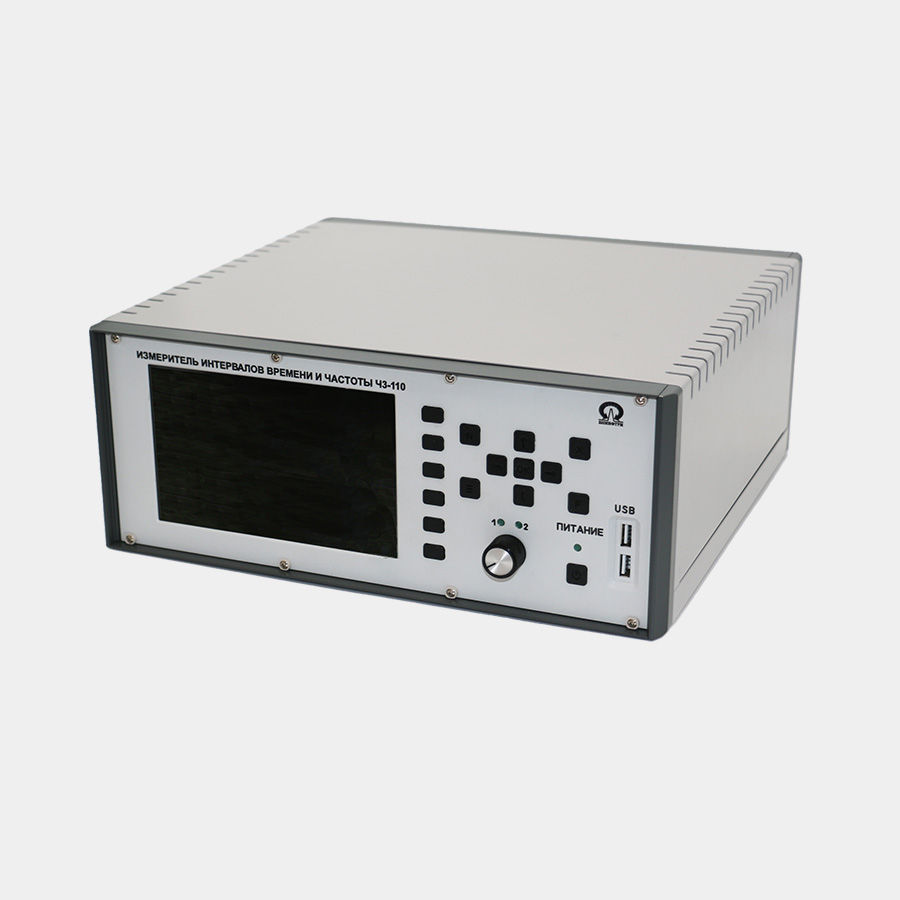

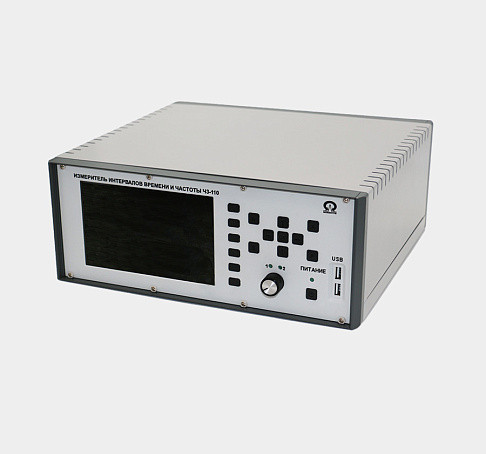

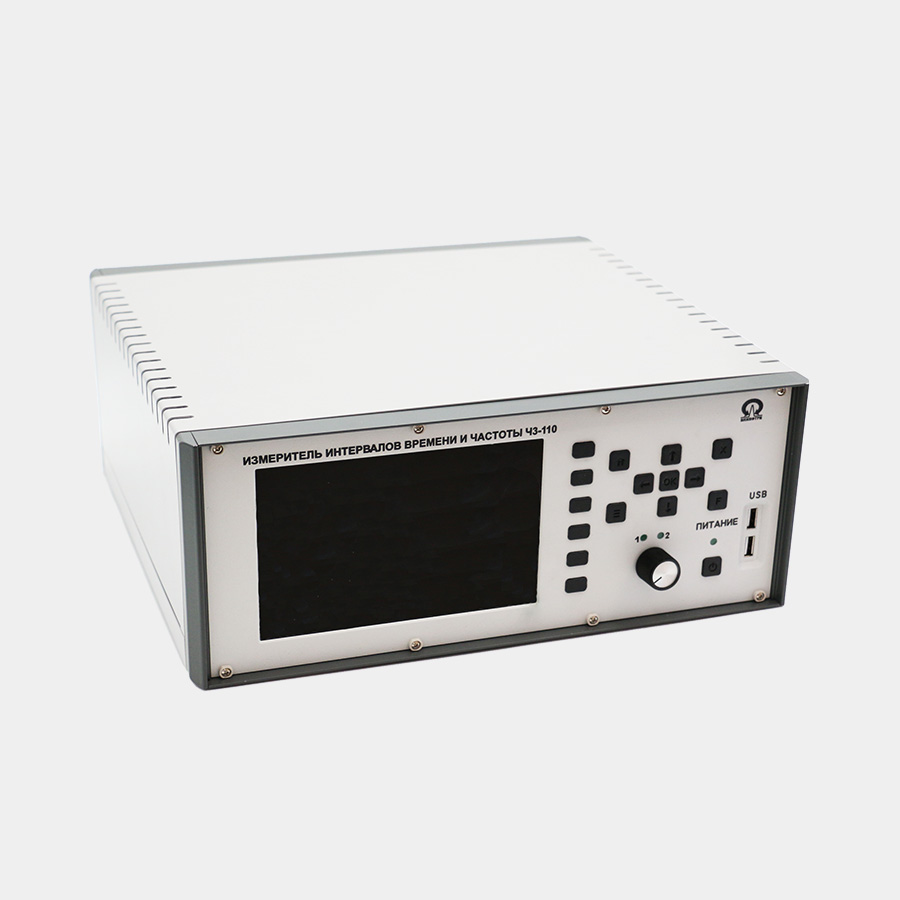

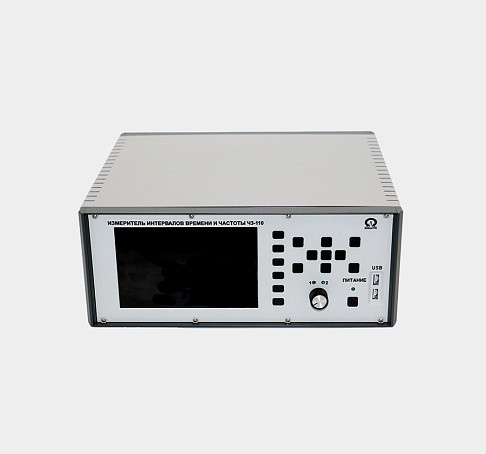

Измеритель интервалов времени и частоты прецизионный универсальный Ч3-110
Измеритель интервалов времени и частоты прецизионный универсальный Ч3-110
Предназначен для
контроля метрологических характеристик при изготовлении частотно-временной аппаратуры, поверке и калибровке средств измерений; в телекоммуникациях; в научных исследованиях в качестве рабочего эталона.
1 434 153,29
Регистрационный номер 98093-26, Приказ Росстандарта 593 от 26.03.2026.
Область применения:
Предназначен для контроля метрологических характеристик при изготовлении частотно-временной аппаратуры, поверке и калибровке средств измерений; в телекоммуникациях; в научных исследованиях в качестве рабочего эталона.
Особенности:
Работает в диапазоне рабочих температур от +15 ℃ до + 30 ℃ и атмосферном давлении от 70 до 106,7 кПа.
По устойчивости и прочности к механическим воздействиям изделие соответствует требованиям группы 5
ГОСТ 22261-94.
Изготавливается в двух вариантах исполнения: самостоятельного (приборного) и встроенного применения. Встроенное программное обеспечение позволяет отображать численную измерительную информацию, осуществлять длительную запись результатов измерений на внешний USB-накопитель.
Основные функциональные возможности:
Является трехканальным прибором, предназначенным для измерений интервалов времени, частоты и периодов сигналов, для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц, синхронизированного с национальной шкалой времени UTC(SU) по сигналам ГНСС ГЛОНАСС.
Преимущества:
Прибор обеспечивают высокую точность измерений в широком диапазоне рабочих температур.
Соответствует обязательным требованиям, установленным для рабочих эталонов единиц частоты 2 разряда и единиц времени 3 разряда по Государственной поверочной схеме для средств измерений времени и частоты (приказ Росстандарта от 26.09.22 № 2360).
Область применения:
Предназначен для контроля метрологических характеристик при изготовлении частотно-временной аппаратуры, поверке и калибровке средств измерений; в телекоммуникациях; в научных исследованиях в качестве рабочего эталона.
Особенности:
Работает в диапазоне рабочих температур от +15 ℃ до + 30 ℃ и атмосферном давлении от 70 до 106,7 кПа.
По устойчивости и прочности к механическим воздействиям изделие соответствует требованиям группы 5
ГОСТ 22261-94.
Изготавливается в двух вариантах исполнения: самостоятельного (приборного) и встроенного применения. Встроенное программное обеспечение позволяет отображать численную измерительную информацию, осуществлять длительную запись результатов измерений на внешний USB-накопитель.
Основные функциональные возможности:
Является трехканальным прибором, предназначенным для измерений интервалов времени, частоты и периодов сигналов, для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц, синхронизированного с национальной шкалой времени UTC(SU) по сигналам ГНСС ГЛОНАСС.
Преимущества:
Прибор обеспечивают высокую точность измерений в широком диапазоне рабочих температур.
Соответствует обязательным требованиям, установленным для рабочих эталонов единиц частоты 2 разряда и единиц времени 3 разряда по Государственной поверочной схеме для средств измерений времени и частоты (приказ Росстандарта от 26.09.22 № 2360).
Диапазон измеряемых интервалов времени от минус 1000 до 1000 с*;
Пределы допускаемой систематической абсолютной погрешности измерений интервалов времени ±80 пс;
Предел допускаемого среднего квадратического отклонения случайной абсолютной погрешности измерений интервалов времени 20 пс;
Диапазон измеряемых частот сигналов:
синусоидальных сигналов по входам «А» и «Б» от 1 МГц до 500 МГц;
импульсных сигналов по входам «А» и «Б» от 1 мГц до 500 МГц;
синусоидальных сигналов по входу «В» от 350 МГц до 20 ГГц;
Пределы допускаемой абсолютной погрешности измерений частоты сигналов:
Номинальные значения частоты выходных сигналов:
- синусоидальных 5, 10 МГц;
- импульсных 1 Гц;
Пределы допускаемой относительной погрешности по частоте:
- в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS при интервале времени измерения 1 сут* ±5,0·10-12
- на межповерочном интервале ±2,0·10-10
- при выпуске ±5,0·10-11
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS** ±150 нс
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени за сутки без синхронизации по сигналам ГНСС ±5 мкс
Условия эксплуатации:
- диапазон рабочих температур от +15 °С до +30 °С;
- относительная влажность воздуха при температуре 20 °С 80 %;
- атмосферное давление от 70 до 106,7 кПа;
- напряжение питания переменного тока от 198 до 242 В;
- частота напряжения питания переменного тока от 49,5 до 50,5 Гц
Примечания:
Пределы допускаемой систематической абсолютной погрешности измерений интервалов времени ±80 пс;
Предел допускаемого среднего квадратического отклонения случайной абсолютной погрешности измерений интервалов времени 20 пс;
Диапазон измеряемых частот сигналов:
синусоидальных сигналов по входам «А» и «Б» от 1 МГц до 500 МГц;
импульсных сигналов по входам «А» и «Б» от 1 мГц до 500 МГц;
синусоидальных сигналов по входу «В» от 350 МГц до 20 ГГц;
Пределы допускаемой абсолютной погрешности измерений частоты сигналов:
Номинальные значения частоты выходных сигналов:
- синусоидальных 5, 10 МГц;
- импульсных 1 Гц;
Пределы допускаемой относительной погрешности по частоте:
- в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS при интервале времени измерения 1 сут* ±5,0·10-12
- на межповерочном интервале ±2,0·10-10
- при выпуске ±5,0·10-11
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS** ±150 нс
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени за сутки без синхронизации по сигналам ГНСС ±5 мкс
Условия эксплуатации:
- диапазон рабочих температур от +15 °С до +30 °С;
- относительная влажность воздуха при температуре 20 °С 80 %;
- атмосферное давление от 70 до 106,7 кПа;
- напряжение питания переменного тока от 198 до 242 В;
- частота напряжения питания переменного тока от 49,5 до 50,5 Гц
Примечания:
* - минус регламентирует очередность наступления события;
** - через сутки в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS;
Δof – пределы допускаемой относительной погрешности по частоте опорного генератора;
FX – измеренное значение частоты, с;
ΔtУП – абсолютная погрешность измерения, обусловленная погрешностью установки уровня запуска, с;
ΔtКАН – абсолютная погрешность определения разности времени задержки импульсных сигналов, связанная с неоднородностью измерительных каналов, равная (80+80)/√3 пс;
tизм –интервал времени измерения, установленный на Ч3-110, с;
, где:
ΔUУП1, ΔUУП2 – абсолютная погрешность установки уровней запуска компараторов входных каналов, равная 1 мВ;
Кр1, Кр2 – значения крутизны фронтов измеряемых сигналов в точке уровня запуска, В/с.
Каждый комплекс производится под конкретные нужды заказчика, в связи с этим характеристики могут варьироваться.
** - через сутки в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS;
Δof – пределы допускаемой относительной погрешности по частоте опорного генератора;
FX – измеренное значение частоты, с;
ΔtУП – абсолютная погрешность измерения, обусловленная погрешностью установки уровня запуска, с;
ΔtКАН – абсолютная погрешность определения разности времени задержки импульсных сигналов, связанная с неоднородностью измерительных каналов, равная (80+80)/√3 пс;
tизм –интервал времени измерения, установленный на Ч3-110, с;
, где: ΔUУП1, ΔUУП2 – абсолютная погрешность установки уровней запуска компараторов входных каналов, равная 1 мВ;
Кр1, Кр2 – значения крутизны фронтов измеряемых сигналов в точке уровня запуска, В/с.
Каждый комплекс производится под конкретные нужды заказчика, в связи с этим характеристики могут варьироваться.
