Комплекс многофункциональный виброизмерительный МВК-32

Комплекс многофункциональный виброизмерительный МВК-32

Комплекс многофункциональный виброизмерительный МВК-32
Комплекс многофункциональный виброизмерительный МВК-32
Предназначен для:

измерений (совестно с первичными измерительными преобразователями ПИП) виброакустических характеристик по заданным алгоритмам при проведении комплексного мониторинга зданий, сооружений и механизмов.

по запросу
Заказать

Комплекс многофункциональный виброизмерительный МВК-32.

Принцип действия комплексов основан на преобразовании аналоговых сигналов, поступающих с ПИП (не входящих в  состав комплекса), в цифровые коды и их последующей регистрации и обработке по заданным алгоритмам.

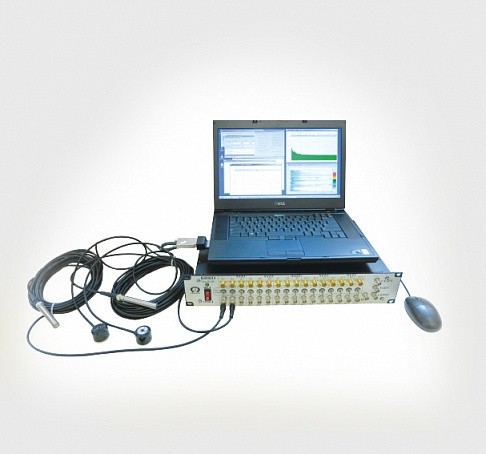

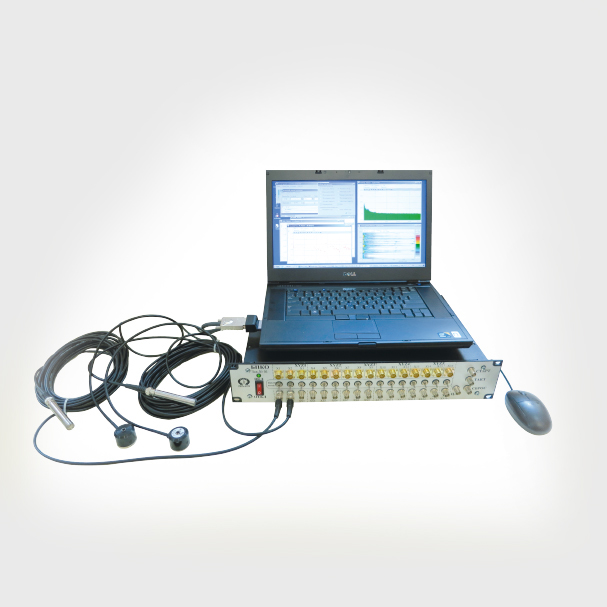

Конструктивно комплекс состоит из блока питания, коммутации и обработки БПКО (аналого-цифровая часть)  и портативного компьютера типа ноутбук. БПКО конструктивно выполнен в стандартном корпусе ect 19260 2UB(HH) и обеспечивает питание ПИП, согласование аналоговых измерительных сигналов с АЦП и преобразование аналоговых сигналов в цифровые коды. К соединителям, расположенным на передней панели БПКО, подключаются первичные преобразователи. Портативный компьютер предназначен для работы с  установленным программным обеспечением. Комплекс имеет встроенный генератор, разработанный на базе ЦАП с собственным программным обеспечением.

Вид климатического исполнения комплексов УХЛ 4.2 по ГОСТ 15150-69.


МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Рабочий диапазон частот, Гц от 0,2 до 20000
Диапазон измерений мощности переменного электрического тока в узких полосах частот (в полосах частот равной ширины) дБ не менее 80
Пределы допускаемой относительной погрешности измерений мощности переменного электрического тока в узких полосах частот, дБ не более ± 0,2
Диапазоны шкалы преобразования АЦП, соответствующие коэффициентам усиления 1; 2; 4; 8, В   6; 3,16; 1,58; 0,794
Подавление проникания в рабочий диапазон частот гармонических компонент с частотами, превышающими частоту Найквиста, дБ не менее    95
Межканальное проникновение, дБ не более     минус 90
Отношение сигнал/шум в рабочем диапазоне частот, дБ не менее     90
Коэффициент нелинейных искажений, % не более      0,01
Полное входное сопротивление, МОм     1 ± 0,2
Тип генерируемых сигналов встроенного генератора гармонический
шумовой сигнал с равномерной спектральной плотностью в заданной полосе частот



ПАРАМЕТРЫ ВСТРОЕННОГО ГЕНЕРАТОРА В РЕЖИМЕ ФОРМИРОВАНИЯ ГАРМОНИЧЕСКОГО СИГНАЛА

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Диапазон частот, Гц   0,2 до 30000
Пределы допускаемой относительной погрешности установки
частоты сигнала, % не более
  0,001
Коэффициент нелинейных искажений, % не более   0,01
Пределы допускаемой относительной погрешности установки
напряжения переменного тока, %
не более, в диапазоне
частот от 0,2 до 1 Гц
± 3
не более, в диапазоне
частот от 1 Гц до 20 кГц
± 1
не более, в диапазоне
частот от 20 до 30 кГц
± 2
