Перевозимые квантовые часы водородные ПКЧВ-М «САПФИР»

Перевозимые квантовые часы водородные ПКЧВ-М «САПФИР»

Перевозимые квантовые часы водородные ПКЧВ-М «САПФИР»
Перевозимые квантовые часы водородные ПКЧВ-М «САПФИР»
Предназначены для:
  • cравнения шкал времени территориально разнесенных объектов;
  • формирования и хранения шкалы времени;
  • формирования высокостабильных сигналов с частотами 5 МГц, 10 МГц, 100 МГц;
  • измерение разности шкал времени пространственно разнесенных эталонов времени, находящихся на расстоянии до 1000 км с погрешностью не более 2 нс;
  • измерение частоты опорных сигналов удаленных эталонов, а также определение параметров нестабильности их частот и спектральных характеристик сигналов;
  • хранение шкалы времени и источник опорного высокостабильного сигнала на подвижных и стационарных объектах.
по запросу
Заказать

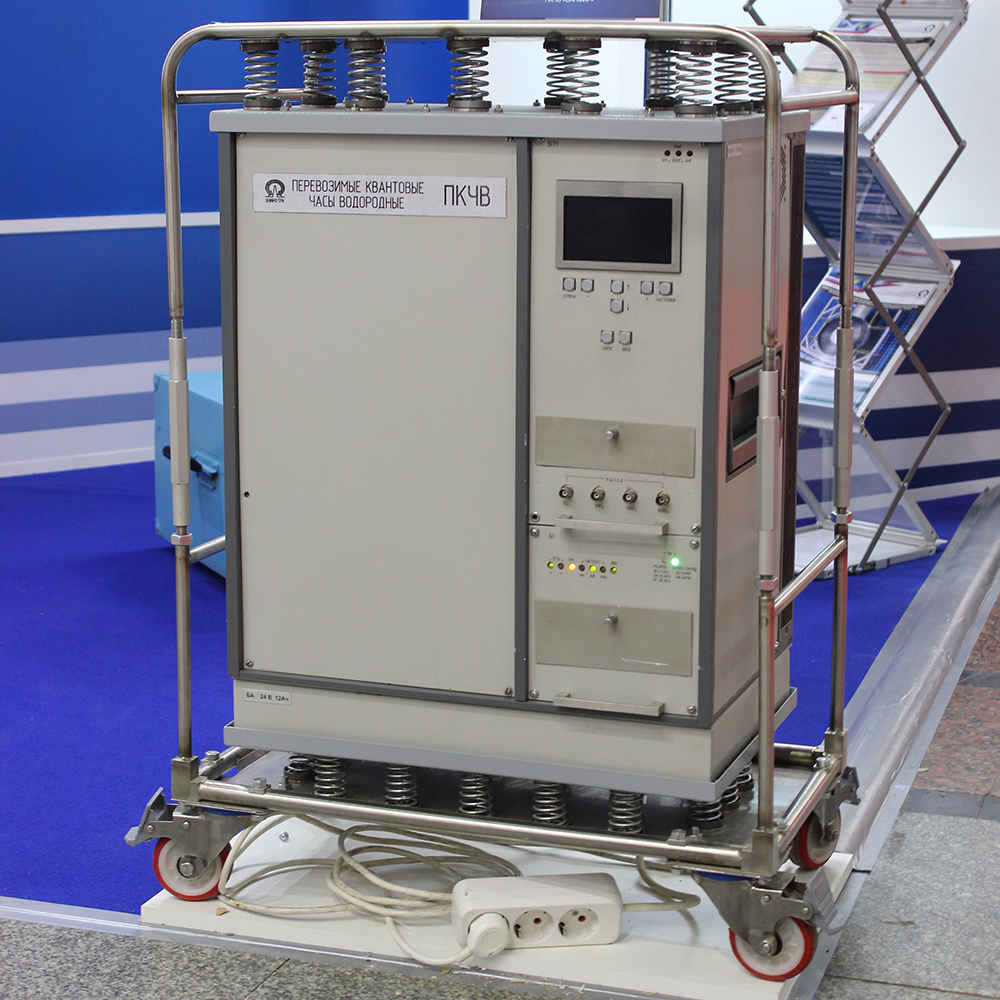

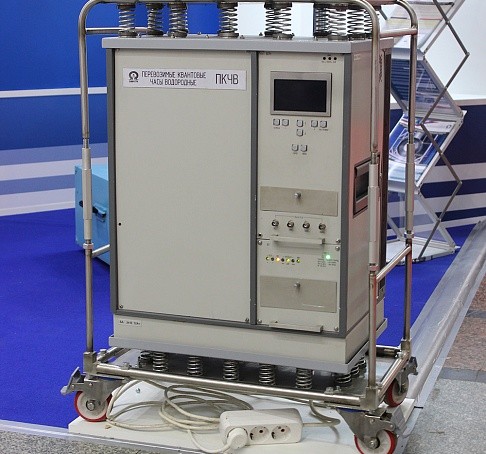

Перевозимые квантовые часы водородные, разработанные ВНИИФТРИ, выполнены на основе малогабаритного активного водородного генератора с накопительной колбой из монокристаллического лейкосапфира.

Малогабаритны, экономичны, имеют высокие метрологические характеристики, могут функционировать в жестких условиях эксплуатации, возможна транспортировка всеми видами транспорта в рабочем состоянии.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Выходные сигналы:
100 МГц Синусоидальные,
RH = 50 Ом
Urms= (1,0 ± 0,2) В
10 МГц
5 МГц
1 Гц Импульсы положительной полярности,
RH = 50 Ом
Um= 3,5 B
tИ =10 мкс
τф = 3 нс
Диапазон перестройки выходной частоты   ±1•10-9 с шагом 1•1015
Нестабильность выходной частоты (СКДО):
 ВРЕМЯ ИЗМЕРЕНИЯ СКДО
1 c 5•10-13
10 c 1•10-13
100 c 3•10-14
1000 c 8•10-15
3600 c 5•10-15
24 ч 4•10-15
Погрешность хранения шкалы времени
при времени транспортирования 24 ч
и ходовом времени 12 ч
 не более 2 нс
Диапазон рабочих температур  +(5÷40)°С
Температурный коэффициент частоты  ТКЧ ≤ 3•10-15 1/К
Магнитный коэффициент частоты  МКЧ ≤ 4•10-15 1/Э
Электропитание:
от сети переменного тока напряжением 100÷240 В (48 - 440 Гц)
от сети постоянного тока напряжением 10 ÷ 36 В
Потребляемая мощность:
при прогреве и заряде аккумуляторной
батареи
не более 200 Вт
в прогретом состоянии (при + 20 °С) не более 100 Вт
Время автономной работы от аккумуляторной батареи  не менее 3 часов
Масса  75 кг
Информационный материал
Размер файла 1.7 Мб
