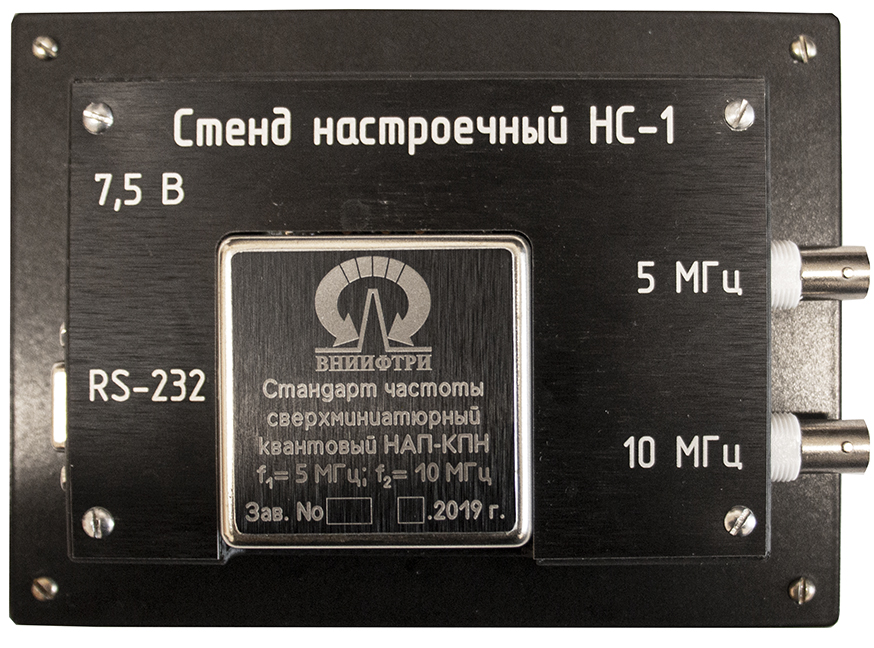

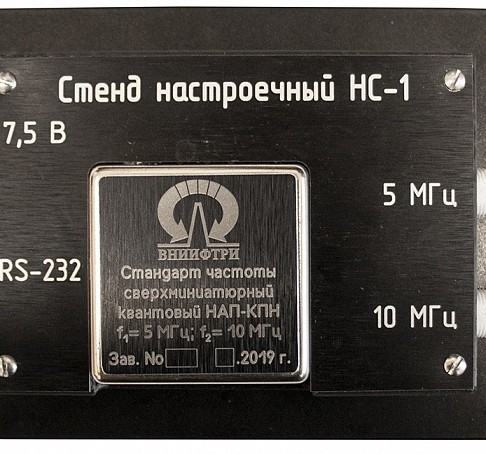

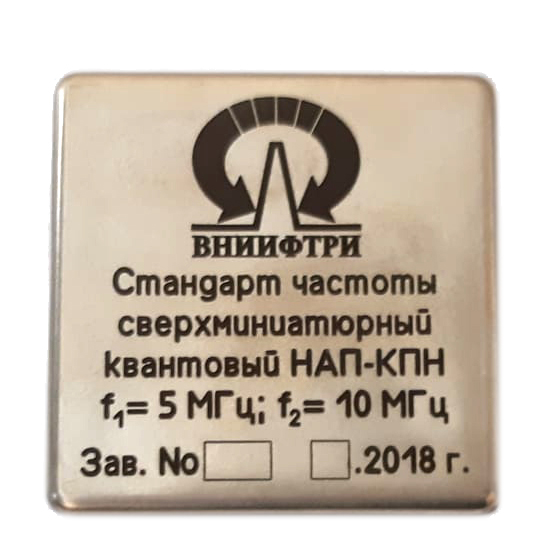

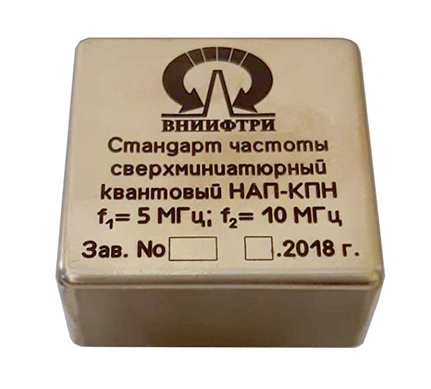

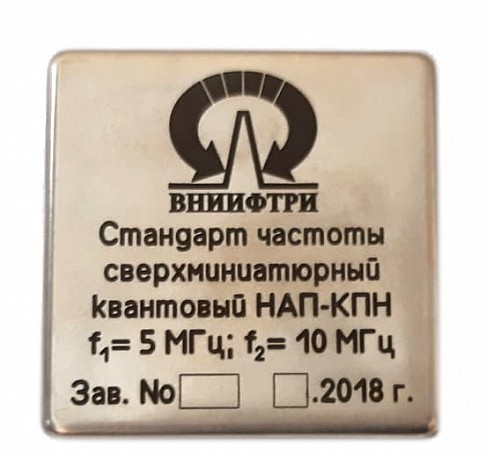

Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН

Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН

Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН
Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН Стандарт частоты рубидиевый сверхминиатюрный квантовый НАП-КПН
Применение:
  • спутниковые навигационные системы, в том числе интегрированные с инерциальными навигационными системы
  • синхронизация оборудования и передачи данных в высокоскоростных вычислительных сетях
  • системы связи, включая широкополосную связь с быстрым переключением несущей частоты и спектральным уплотнением каналов
  • прецизионная измерительная аппаратура с повышенными требованиями к опорному генератору частоты (анализаторы спектра, векторные генераторы, осциллографы и т.д.)
Заказать

Состав изделия

  • физический блок в составе:
    • излучающий лазер
    • фотодиод
    • система термостабилизации
    • интегральная газовая ячейка
  • система управления стандартом частоты

Функционально стандарт состоит из:

  • встроенного рубидиевого опорного генератора;
  • блока делителя частоты;
  • блока буферных усилителей;
  • блока питания.

Технические характеристики

  • габариты - 60 смдлина, ширина, высота (мм) 30х50,4х50,4

  • вес не более 120 г,

  • потребляемая мощность в рабочем режиме, 600мВт , не более

  • вформируемый стандарт частоты, 5 и 10 МГц

  • напряжение питания 3,3 В
  • Связь изделия с ПК через стандартный интерфейс RS–232


  • Рабочие условия эксплуатации: температура окружающего воздуха от +5 до +40℃

  • Время готовности к работе после включения с погрешностью установления действительного значения частоты относительно номинального значения при нормальных условиях ±4х10-11, 7 мин, не более

  • кратковременная нестабильность частоты (за 1 с) - 3×10-11
  • долговременная нестабильность частоты (за 1 сутки) - 5×10-12

Достоинства (на основе КПН по сравнению с другими малогабаритными стандартами)

• возможность уменьшения габаритов всего стандарта, а так же  достижения низкого энергопотребления, поскольку отпадает необходимость в громоздком СВЧ резонаторе, а также применению сверхминиатюрных газовых ячеек и VCSEL-лазеров

• низкая кратковременная нестабильность частоты
• низкая долговременная нестабильность частоты

Принцип работы

стабилизация частоты стандарта происходит за счет эффекта когерентного пленения населенностей (КПН). В результате СВЧ модуляции частоты лазера в спектре лазера появляются гармоники ±1-порядка, которые взаимодействуют непосредственно на атомы щелочных металлов, находящиеся в газовой ячейке. Когда разностная частота между гармониками, равна частоте сверхтонкого расщепления основного состояния, возникает когерентная непоглощающая суперпозиция основных атомных состояний. Этот эффект называется КПН.

Информационный материал
Размер файла 2 Мб
