Гидрофон ГИ21

Гидрофон ГИ21
Гидрофон ГИ21
Предназначен для:

преобразования в электрический сигнал акустического давления в водной среде в диапазоне частот от 1 до 100000 Гц

по запросу
Заказать

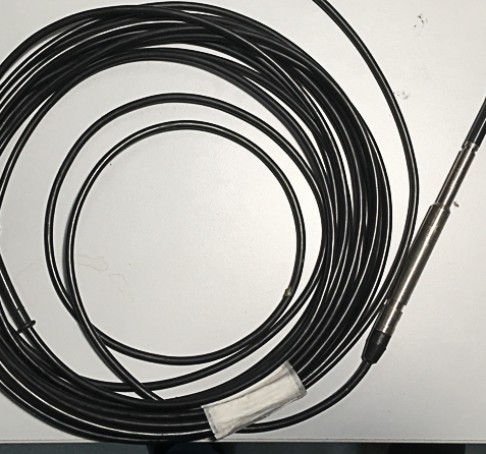

Конструктивно гидрофон представляет собой пьезокерамический чувствительный элемент (пьезоэлемент), размещенный в герметичном корпусе с кабелем, заканчивающимся соединительной розеткой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Гидрофон не имеет в своем составе усилителя и может использоваться в качестве гидрофона или излучателя

Принцип действия при использовании его в качестве гидрофона основан на использовании прямого пьезоэффекта в пьезокерамике: при воздействии акустического давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению и которое может регистрироваться соответствующей аппаратурой, подключенной к выходу гидрофона.

Принцип действия при использовании его в качестве излучателя основан на использовании обратного пьезоэффекта в пьезокерамике: воздействие на пьезокерамический элемент переменного электрического сигнала вызывает пропорциональную механическую дефор-мацию (сжатие — расширение), эквивалентную акустическому давлению.

  1. Рабочий диапазон частот от 1 до 100000 Гц.
  2. Уровень чувствительности на частоте 80 Гц не менее 23 дБ относительно 1 мкВ/Па.
  3. Неравномерность частотной характеристики чувствительности не более 6 дБ в частотном диапазоне от 1 до 100000 Гц.
  4. Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ±15° на частоте 1/3 — октавного ряда от 63 кГц до 100 кГц, не более 2 дБ.
  5. Неравномерность диаграммы направленности в вертикальной плоскости в рабочем угловом секторе ± 10° относительно оси гидрофона на частотах 1/3 — октавного ряда от 63 кГц до 100 кГц, не более 2 дБ.
  6. Электрическая емкость гидрофона не менее 4000 пФ.
  7. Тангенс угла диэлектрических потерь tgδ чувствительного элемента гидрофона не более 0,025.
  8. Электрическое сопротивление изоляции не менее 100 МОм
  9. Уровень чувствительности на излучение по напряжению на частоте 100 кГц не менее 100 дБ относительно 1 мкПа/В.
  10. Температурный коэффициент чувствительности в диапазоне температур от 15 до 25 °С не более 0,03 дБ/°С.
  11. Время непрерывной работы не менее 8 ч.
  12. Масса с кабелем не более 300 г.
  13. Доверительные границы относительной погрешности уровня чувствительности гидрофона при доверительной вероятности 0,95 не более ± 1,5 дБ.
