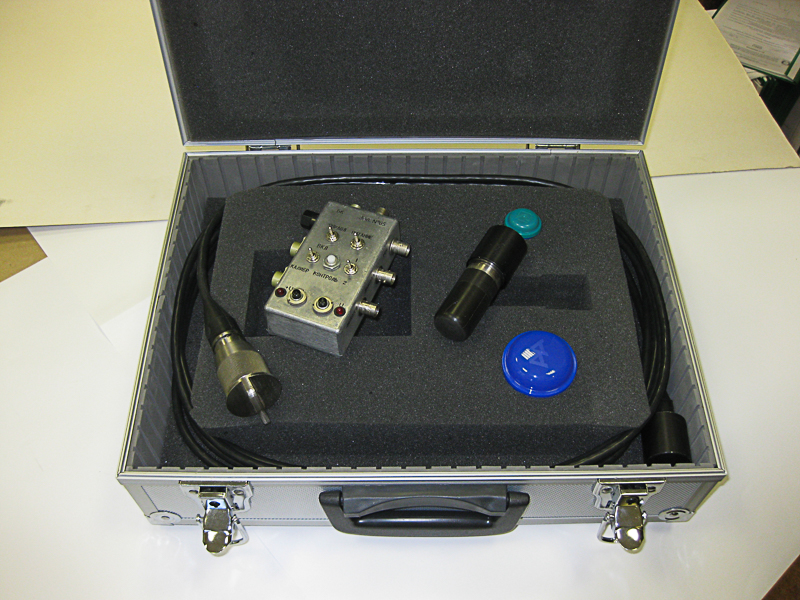

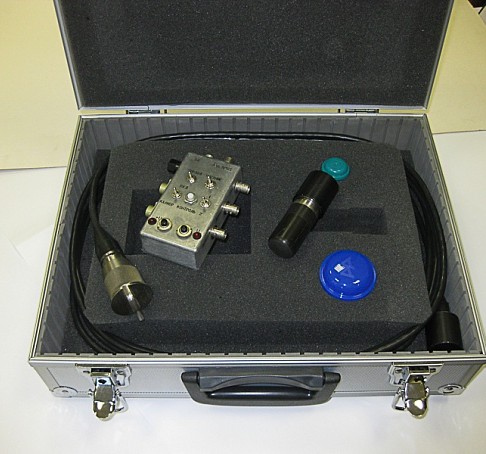

Гидрофон ГИ50Э

Сертификат об утверждении типа средств измерений RU.C.36.002.В.


Рабочие условия применения гидрофона:

рабочая среда морская или пресная вода
температура окружающей среды от минус 4 до плюс 35 °С
рабочее гидростатическое давление не более: 3.0 МПа

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРОФОНА

рабочий диапазон частот

от 2 до 20000 Гц

номинальный уровень чувствительности на частоте 80 Гц относительно 1 мкВ/Пa

в пределах 90 ± 2 дБ

неравномерность частотной характеристики чувствительности
в частотном диапазоне от 2 Гц до 20000 Гц

не более 6 дБ

неравномерность диаграмм направленности в горизонтальной плоскости в рабочем угловом
секторе ± 180º в диапазоне частот 1/3-октавного ряда от 6,3 кГц до 20 кГц

не более 3 дБ

неравномерность диаграмм направленности в вертикальной плоскости
в рабочем угловом секторе ± 120º относительно оси гидрофона
в диапазоне частот 1/3-октавного рядаот 6,3 кГц до 20 кГц

не более 4 дБ

верхний предел динамического диапазона относительно 20 мкПа не менее
136 дБ при коэффициенте нелинейных искажений

не более 0,01%

уровень эквивалентного шумового давления относительно 20 мкПа
в рабочем диапазоне частот

не более 30 дБ

температурный коэффициент чувствительности в диапазоне температур
от минус 4ºС до 35ºС

не более 0,03 дБ/°С

изменение уровня чувствительности при изменении гидростатического
давления на каждые 0,1 МПа

не более 0,03 дБ

встроенный усилитель, напряжение питания двухполярное

± (12 ± 2) В

масса (без кабеля)

не более 200 г

габаритные размеры

диаметр 28 мм, длина 87 мм

относительная доверительная погрешность поверки (градуировки) гидрофона
при доверительной вероятности Р=0.95

не более 1 дБ


ГИ50Э
