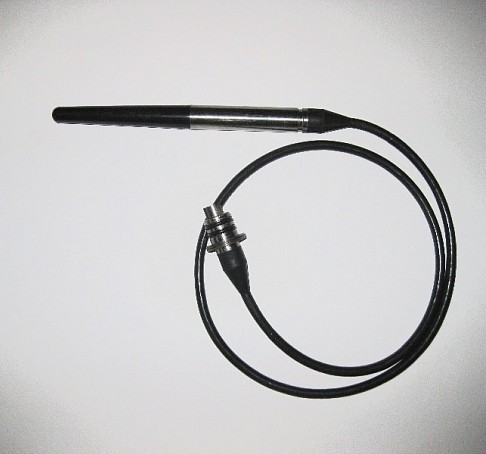

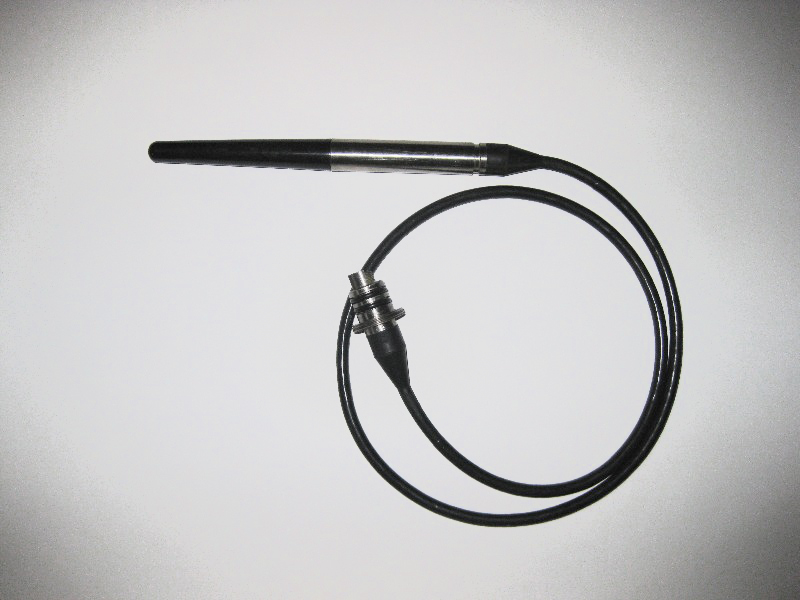

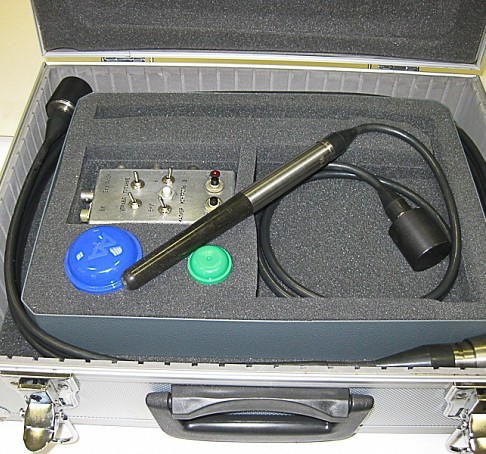

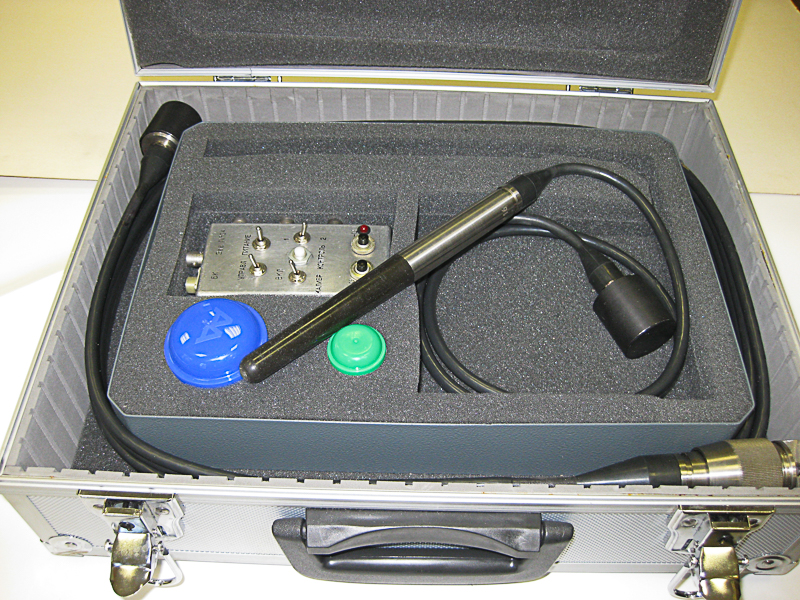

Гидрофон ГИ55

Гидрофон ГИ55

Гидрофон ГИ55
Гидрофон ГИ55 Гидрофон ГИ55
по запросу
Заказать

Свидетельство об утверждении типа средств измерений RU.C.36.002.А № 50627


Рабочие условия применения гидрофона:
рабочая среда

морская или пресная вода

температура окружающей среды

от минус 4 до плюс 35 °С

рабочее гидростатическое давление

не более: 4.0 МПа


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРОФОНА
рабочий диапазон частот

от 2 Гц до 125000 Гц

номинальный уровень чувствительности на частоте 80 Гц относительно 1 мкВ/Пa

в пределах 90 ±2 дБ

неравномерность частотной характеристики чувствительности
в рабочем частотном диапазоне

не более 9 дБ

неравномерность диаграмм направленности в горизонтальной плоскости
в рабочем угловом секторе ± 180º
в диапазоне частот 1/3-октавного ряда от 63 кГц до 125 кГц

не более 3 дБ

неравномерность диаграмм направленности в вертикальной плоскости
в рабочем угловом секторе ± 30º относительно нормали
к оси гидрофона в диапазоне частот 1/3-октавного ряда от 63 кГц до 125 кГц

не более 4 дБ

верхний предел динамического диапазона относительно 20 мкПа
не менее 140 дБ при коэффициенте нелинейных искажений

не более 0,01%

уровень эквивалентного шумового давления относительно 20 мкПа
в рабочем диапазоне частот

не более 50 дБ

температурный коэффициент чувствительности в диапазоне температур от минус 4ºС до 35ºС

не более 0,03 дБ/°С

изменение уровня чувствительности при изменении гидростатического давления на каждые 0,1 МПа

не более 0,03 дБ

напряжение питания двухполярное

± (12 ± 2) В

ток покоя, потребляемый гидрофоном

не более 20 мА

минимальное сопротивление нагрузки

10 кОм

максимальная емкость нагрузки

1,5 нФ

масса

не более 280 г

габаритные размеры

диаметр 18 мм,
длина 220 мм

относительная доверительная погрешность поверки
(градуировки) гидрофона при доверительной вероятности Р = 0.95

не более 1 дБ


ГИ55
Размер файла 1.7 Мб
