Гидрофон ГИ59

Гидрофон ГИ59

Гидрофон ГИ59
Гидрофон ГИ59
Предназначен для:

для преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде

по запросу
Заказать

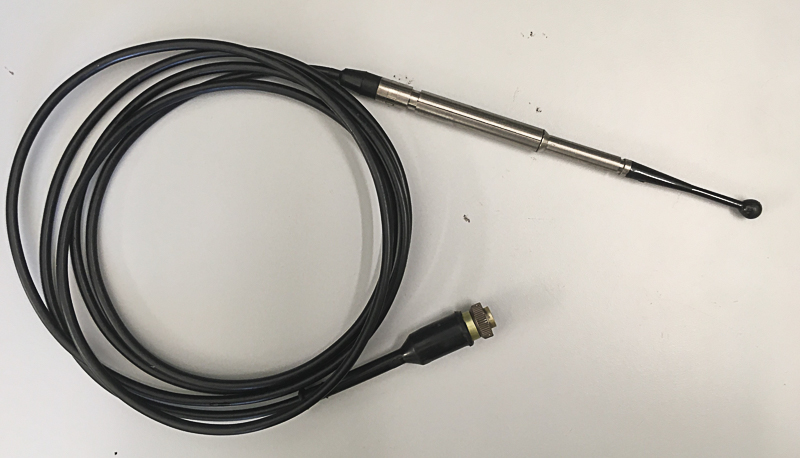

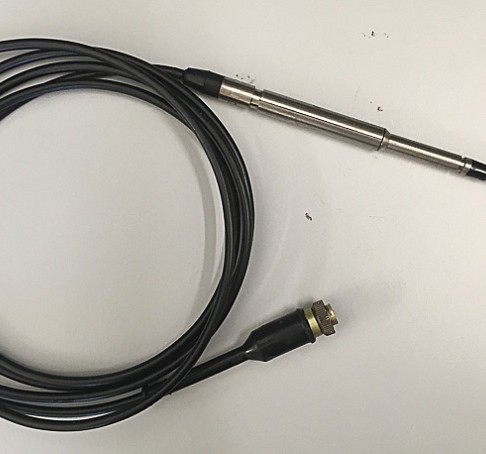

Конструктивно гидрофоны представляют собой пьезокерамический чувствительный элемент (пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной розеткой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.

Принцип действия гидрофонов ГИ59 основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению

Метрологические характеристики гидрофонов ГИ59

Наименование характеристики

Значение

Диапазон рабочих частот, кГц

от 20 до 630000

Верхний предел динамического диапазона (относительно 20 мкПа)
при коэффициенте нелинейных искажений не более 1 %, дБ, не менее

160

Уровень чувствительности на частоте 200 кГц, дБ относительно 1 мкВ/Пa, не менее

50

Температурный коэффициент чувствительности в диапазоне температур
от 15 °С до 25 °С, дБ/°С, не более

0,03

Неравномерность частотной характеристики чувствительности
в диапазоне рабочих частот, дБ, не более

18

Неравномерность диаграммы направленности в горизонтальной плоскости
в рабочем угловом секторе ± 180° на частоте 630 кГц, дБ, не более

5

Доверительные границы относительной погрешности уровня чувствительности
гидрофона при доверительной вероятности 0,95, дБ

±1,5

Уровень СКЗ эквивалентного шумового давления в полосе 1 Гц (относительно 20 мкПа), дБ, не более

50


Технические характеристики гидрофонов ГИ59

Наименование характеристики

Значение

Масса гидрофона (с кабелем), кг, не более

0,8

Габаритные размеры гидрофона без учёта длины кабеля, мм, не более:
  • диаметр
  • длина



11

198

Параметры электропитания:
  • напряжение постоянного тока, В
  • сила тока, потребляемого гидрофоном, мА, не более



от минус 14 до минус 10; от 10 до 14

30

Рабочие условия применения гидрофона:
  • рабочая среда
  • температура водной среды, °С
  • избыточное гидростатическое давление, МПа, не более



морская или пресная вода

от 15 до 25

0,05
