Гидрофон ГИ61

Подразделы

Приборы

Гидрофон ГИ61

Предназначен для:

преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде

по запросу

Заказать

Описание Характеристики

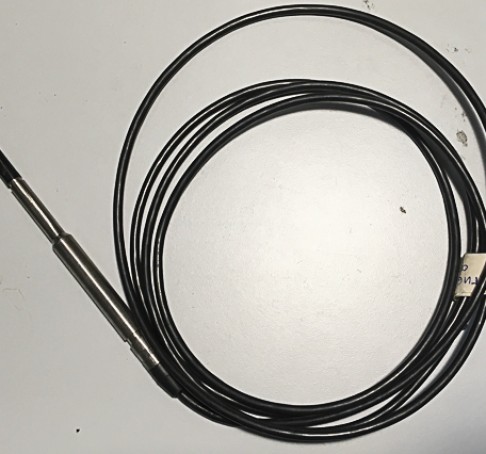

Конструктивно гидрофоны представляют собой пьезокерамический чувствительный элемент (пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной розеткой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.

Принцип действия гидрофонов ГИ61 основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению

Метрологические характеристики гидрофонов ГИ61

Наименование характеристики	Значение
Диапазон рабочих частот, кГц	от 500 до 3000
Динамический диапазон при акустическом давлении не более 2000 Па, дБ, не менее	46
Уровень чувствительности на частоте 500 кГц, дБ относительно 1 мкВ/Пa, не менее	40
Температурный коэффициент чувствительности в диапазоне температур от 15 °С до 25 °С, дБ/°С, не более	0,03
Неравномерность частотной характеристики чувствительности в диапазоне рабочих частот, дБ, не более	18
Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ±5° на частоте 3000 кГц, дБ, не более	6
Доверительные границы относительной погрешности уровня чувствительности гидрофона при доверительной вероятности 0,95, дБ	±1,5

Технические характеристики гидрофонов ГИ61

Наименование характеристики	Значение
Масса гидрофона (с кабелем), кг, не более	0,8
Габаритные размеры гидрофона без учёта длины кабеля, мм, не более: диаметр длина	11 198
Параметры электропитания: напряжение постоянного тока, В сила тока, потребляемого гидрофоном, мА, не более	от минус 14 до минус 10; от 10 до 14 30
Рабочие условия применения гидрофона: рабочая среда температура водной среды, °С избыточное гидростатическое давление, МПа, не более	морская или пресная вода от 15 до 25 0,05
