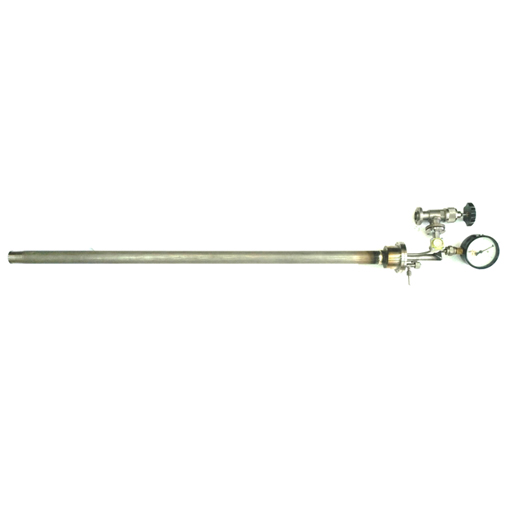

Базовый дроссельный криостат – это сложная теплофизическая система позволяющая проводить высокостабильные теплофизические измерения при погружении криостата в транспортный сосуд Дьюара с жидким азотом или жидким гелием. Криостат представляет собой герметичный вакуумированный цилиндр, в котором располагаются измеряемые объекты. Для термостабилизации объекта он окружён двумя тепловыми экранами с индивидуальной регулировкой температуры каждого. Регулирование происходит путем подачи напряжения от внешнего блока (например, от термоконтроллера АК-10.03) на встроенные нагреватели. В криостате присутствуют капилляр продувки для быстрого охлаждения измерительной ячейки и дроссельный капилляр, для снижения температуры ниже температуры кипения хладагента.

Для получения температур не ниже 78 К криостат погружается в сосуд Дьюара, заполненный жидким азотом. Для получения более низких температур криостат погружается в сосуд Дьюара, заполненный жидким гелием. Предварительное захолаживание осуществляется продувкой гелия по капилляру. С помощью этой процедуры можно охладить измерительную ячейку до температуры около 5 К. Дальнейшее охлаждение производится с помощью откачки градусной камеры. Жидкий гелий поступает в градусную камеру через дроссельный капилляр и интенсивно кипит, охлаждая камеру. С помощью дроссельной откачки температура измерительной ячейки снижается до 1,5 К. При измерениях, температурный режим ячейки поддерживается с помощью нагревателей, расположенных на ячейке и на экране вокруг неё. Нагреватели подключены к управляемым выходам термоконтроллера АК-10.03. Программа управления термоконтроллером позволяет выходить на заданные температуры и поддерживать их необходимое для измерений время. Погружная часть криостата имеет диаметр 40 мм, что позволяет использовать его в сосудах Дьюара СК-25, СК-40, СТГ-40 и др. Внутри криостата в нижней его части находится дополнительный угольный сорбционный насос для поддержания вакуума. В верхней части криостата установлен стрелочный манометр для индикации уровня давления в градусной камере.


Предназначен для калибровки и поверки термометров по эталонному термометру, для измерения теплофизических характеристик (теплоемкости и теплопроводности), для реализации низкотемпературных реперных точек и.т.п.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Диапазон реализуемых температур, К
от 2 до 300
Стабильность поддержания температуры, не хуже, мК (при использовании совместно с термоконтроллером АК-10.03)
0,3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Диаметр погружной части, мм
40
Глубина погружения криостата в хладагент, не менее мм
600
Количество свободных проводов для подключения термометров или других измеряемых объектов, не более
20
Разъем для подключения электрических цепей
РС-50 (вилка)

Размеры внутреннего блока для калибровки термометров, мм

Диаметр

Длина


15

45
Вакуум внутри криостата при нормальных условиях, не хуже, Торр (Па)
1·10-4 (0,01333)
Вентиль откачки градусной камеры  ДУ-25


Выходной патрубок капилляра продувки
Внутренний диаметр патрубка 4 мм

Внешний диаметр патрубка 7 мм


Патрубок откачки внутренней части криостата
Внутренний диаметр патрубка 4 мм

Внешний диаметр патрубка 7 мм
Средний расход жидкого гелия при работе  1,5 л в сутки
Средний расход жидкого азота при работе 2 л в сутки
Соединение фланца криостата с оболочкой 12 болтов М4х20
