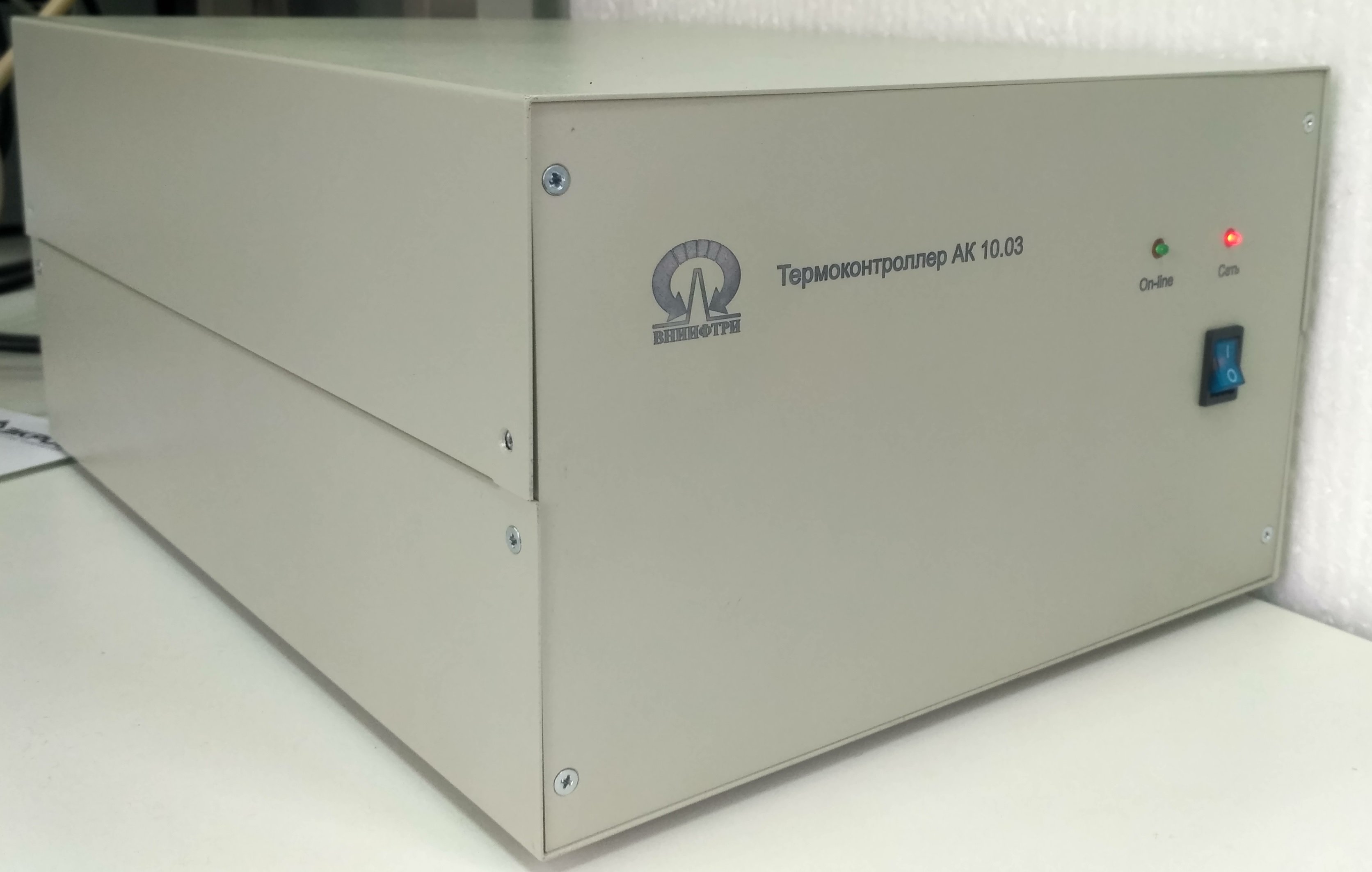

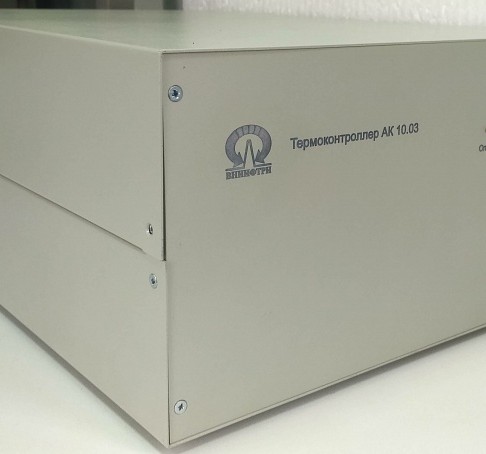

Термоконтроллер АК-10.03

Термоконтроллер АК-10.03

Термоконтроллер АК-10.03
Термоконтроллер АК-10.03
Предназначены для:

измерений сигналов от первичных температурных преобразователей (напряжения постоянного электрического тока и сопротивления постоянному току), а также для подачи электрической мощности на нагреватели.

Важнейшей особенностью АК-10.03 является возможность задания малого периода измерения (0,4 секунды при измерении сопротивления и 0,2 секунды при измерении напряжения), что позволяет реализовывать системы регулирования с быстрым откликом. При увеличении периода измерения, АК-10.03 способен вести измерения с высокой точностью.


Заказать

Термоконтроллер АК-10.03 имеет восемь входных каналов для измерения сопротивления термометров различных типов (эти же каналы можно настроить для измерения напряжения термопар) и один входной канал для подключения внешней опорной меры сопротивления.

Прибор функционирует под управлением внешнего компьютера. В состав программного обеспечения входит комплект программ, обеспечивающий измерения напряжения и сопротивления, управления процессом измерений. Из программы можно задать используемые каналы, выбрать тип измеряемой величины – сопротивление или напряжение, задать значение выходного постоянного напряжения каждого канала цифроаналогового преобразователя.

Подпрограммы для непосредственного управления термоконтроллером оформлены в виде динамической библиотеки (dll) и могут использоваться для самостоятельной разработки специализированного программного обеспечения.

ak10 03 graph
ak10 03 graph

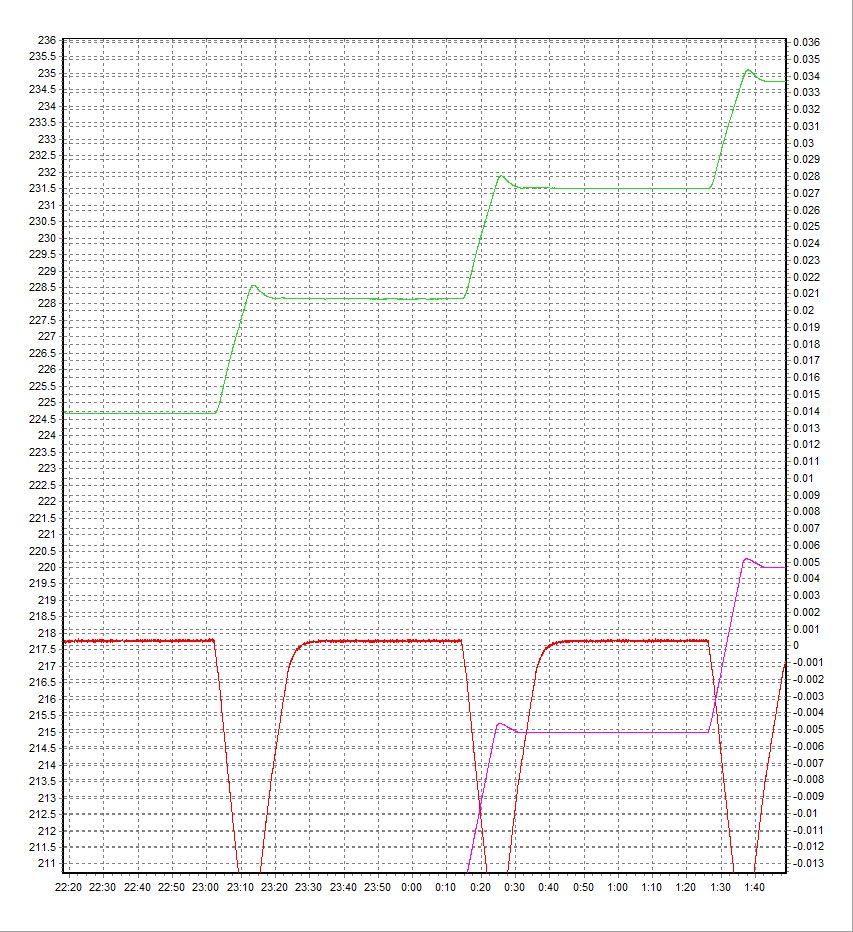

На рисунке приведен пример работы термоконтроллера при градуировке термометров – в автоматическом режиме последовательно осуществляется выход на заданные температуры и поддержание температуры.



  • для измерения напряжения и сопротивления в цепях постоянного тока;
  • для регулирования внешних объектов, управляемых напряжением.
  • прецизионные измерения температуры и регулирование тепловых процессов в системах, работающих при низких температурах;
  • использование в составе установок для градуировки датчиков измерения криогенных температур.

Габаритные размеры, не более, мм

390 х 250 х 155

Масса, не более, кг

4

Напряжение питания, В

Частота питающей сети, Гц

220±22

50±1

Потребляемая мощность, не более, Вт

50

Количество входных каналов

8

Измерение сопротивлений

Минимальное время измерения, с

0,4

Номиналы встроенных опорных резисторов, Ом

10, 100, 1000

Возможность подключения внешней эталонной меры сопротивления

Есть

Значение измерительного тока

от 30 мкA до 3,2 мА

Предел погрешности измерения сопротивления 100 Ом при токе 1,4 мА и минимальном времени измерения, Ом

0,0003

Предел погрешности измерения сопротивления 100 Ом при токе 1,4 мА и времени измерения 2 с, Ом

0,0001

Измерение напряжений

Минимальное время измерения, с

0,2

Диапазон измеряемых напряжений, В

±0,2

Пределы основной погрешности, %

±0,01

Выходные напряжения

Количество выходных каналов

4

Суммарная мощность, Вт

40

Диапазон задаваемых напряжений, В

0 – 10 (2 канала)

0 – 20 (2 канала)

Разрядность ЦАП

12
