Ваттметр оконечного типа волноводный М3-122
Ваттметр оконечного типа волноводнвый термисторный М3-122, предназначен для измерения падающей мощности и отношений мощностей электромагнитных колебаний на выходе генераторов и передатчиков, а так же для градуировки и настройки СВЧ трактов в диапазоне частот от 5,64 до 37,50 ГГц.

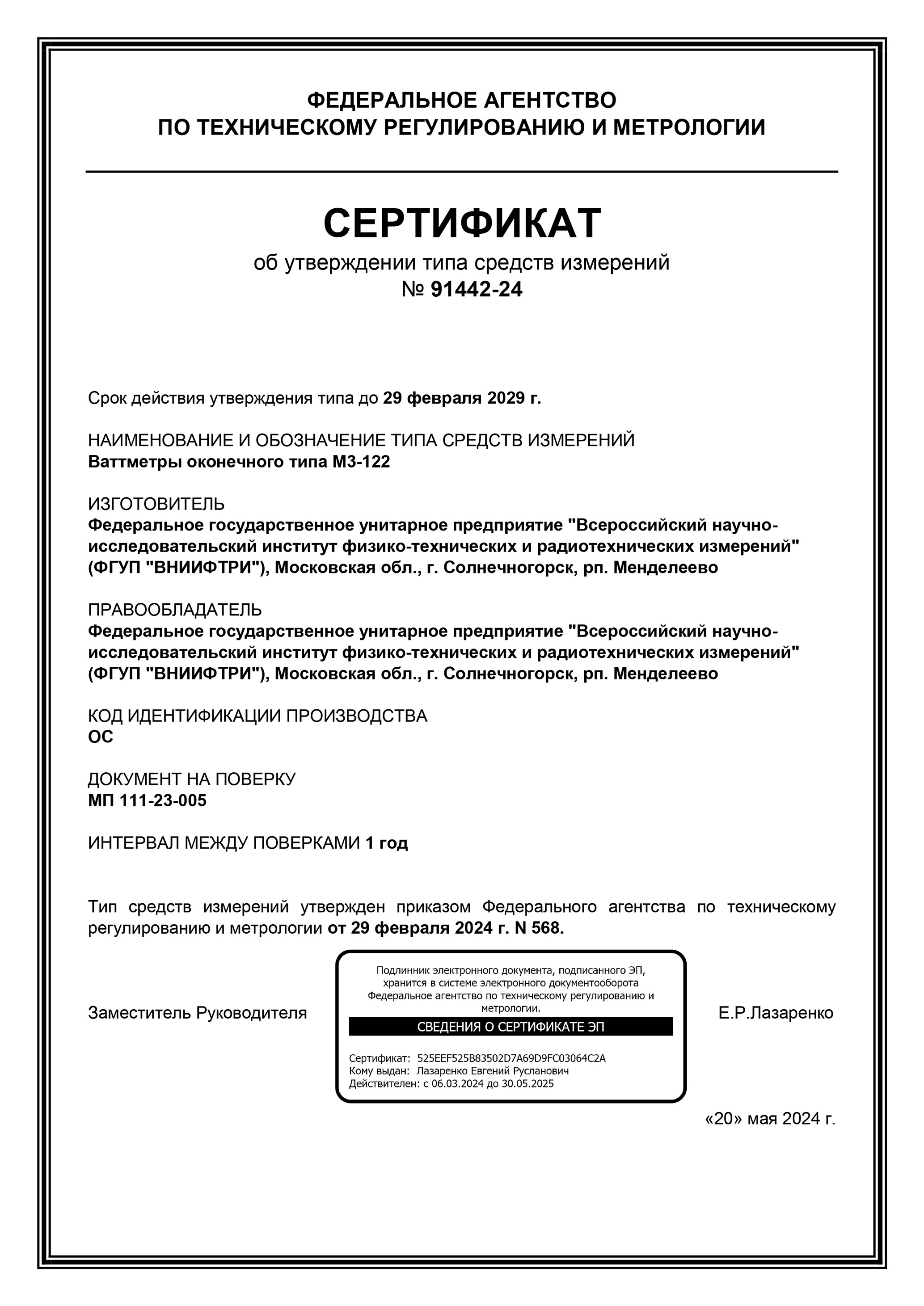

Регистрационный номер типа средства измерения: № 91442-24.
Принцип работы волнового термисторного ваттметра оконечного типа М3-122 основан на методе замещения мощности СВЧ мощностью постоянного тока . Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим отображением количества измененной мощности постоянного тока на экран.
Состав ваттметра М3-122:

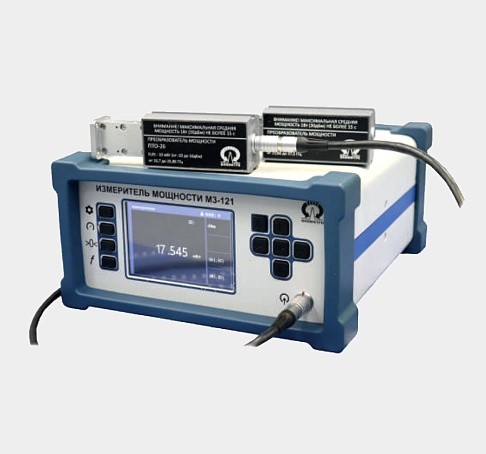

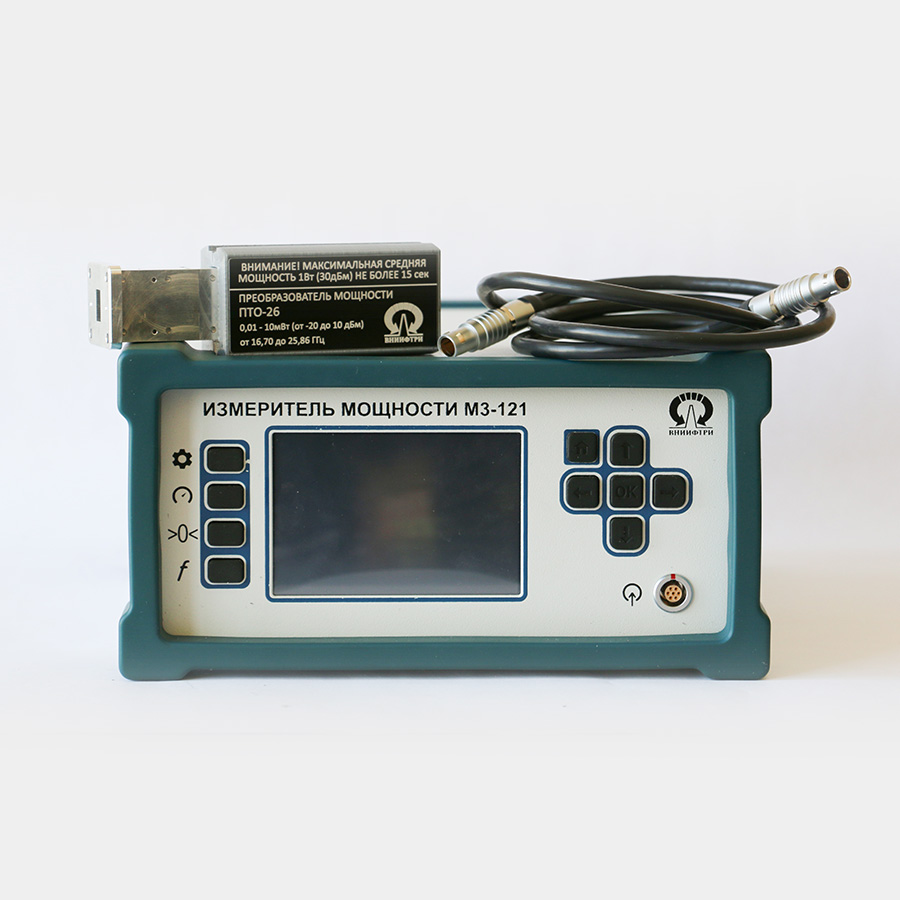

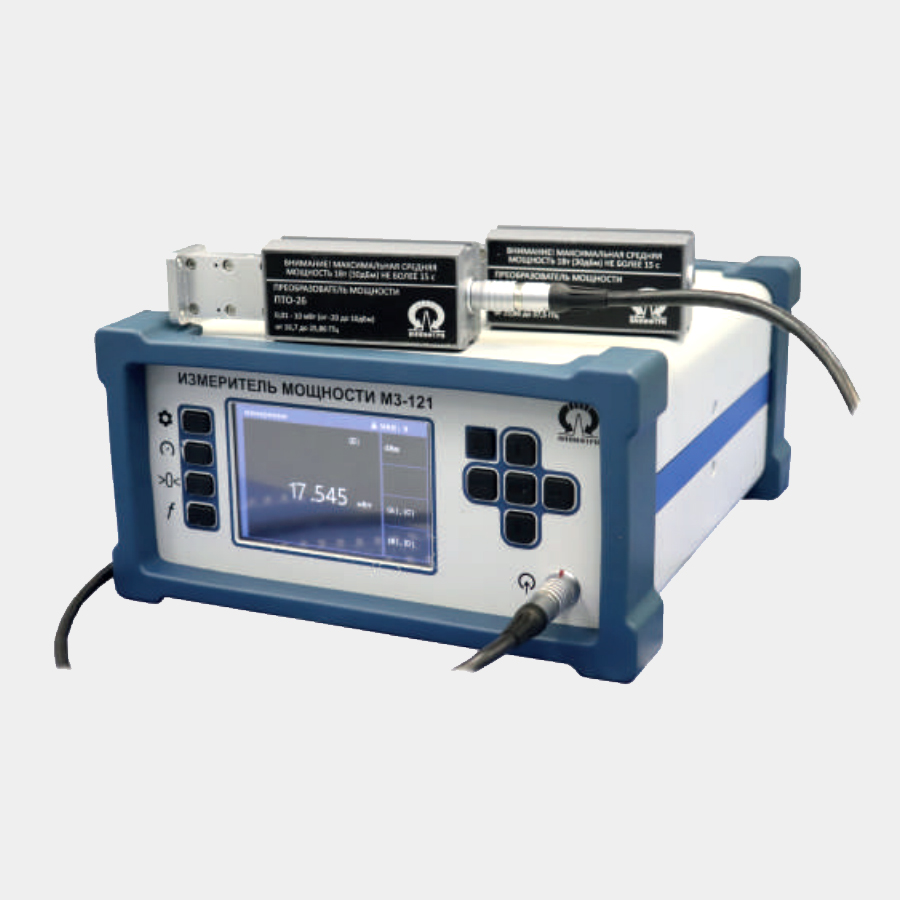

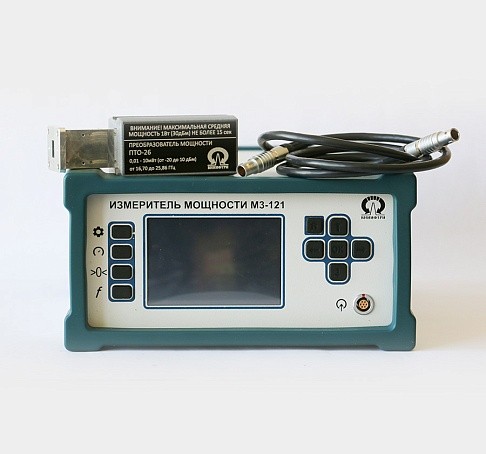

Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121.
- измеритель мощности термисторный унифицированный М3-121;
- преобразователи термисторные оконечного типа*
- ПТО-8 (сечение 35×15);
- ПТО-10 (сечение 28,5×12,6);
- ПТО-12 (сечение 23×10);
- ПТО-17 (сечение 17×8);
- ПТО-18 (сечение 16×8);

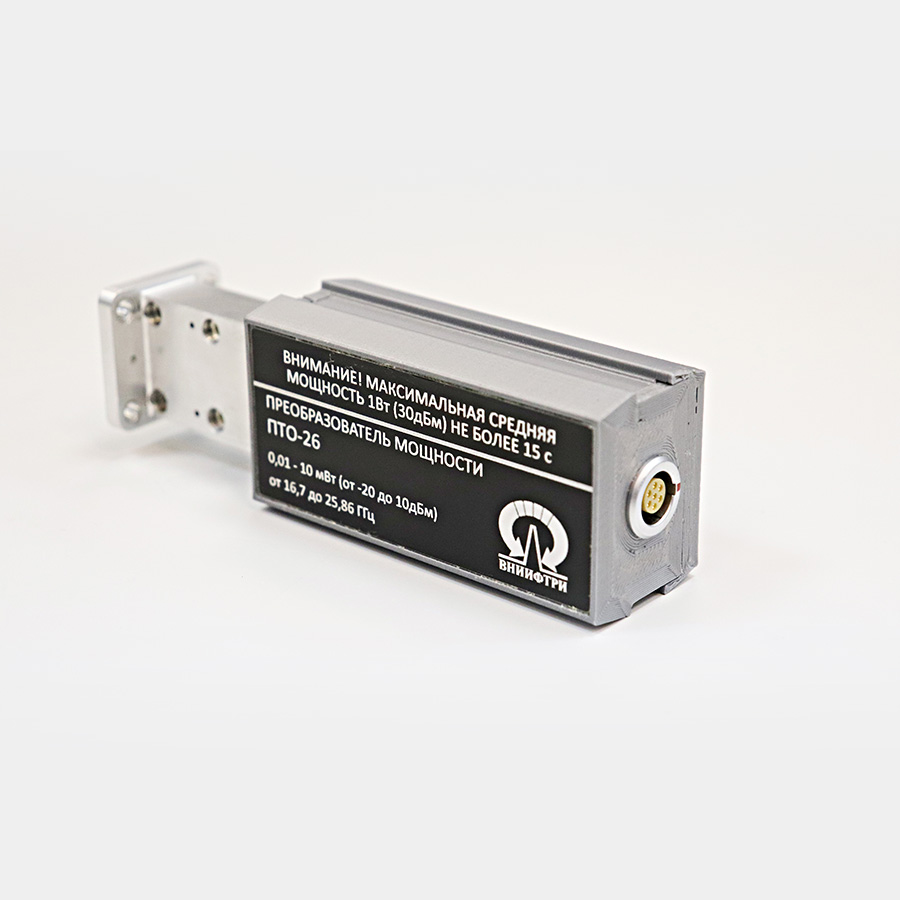

- ПТО-26 (сечение 11,0×5,5);

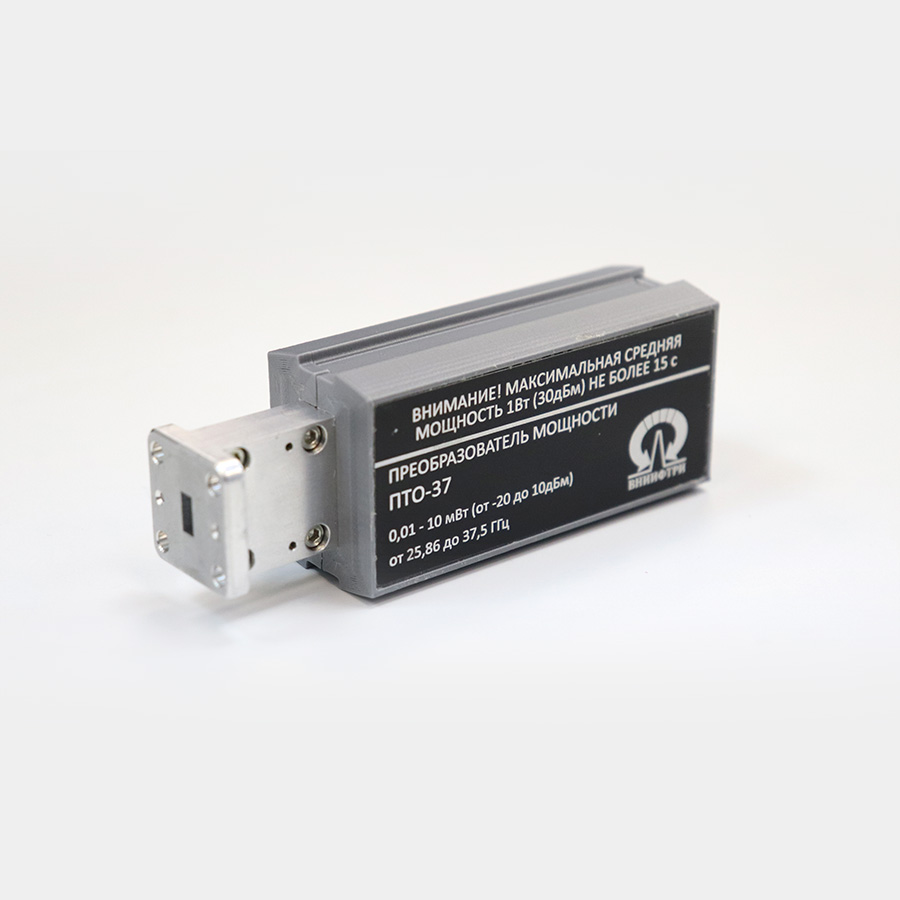

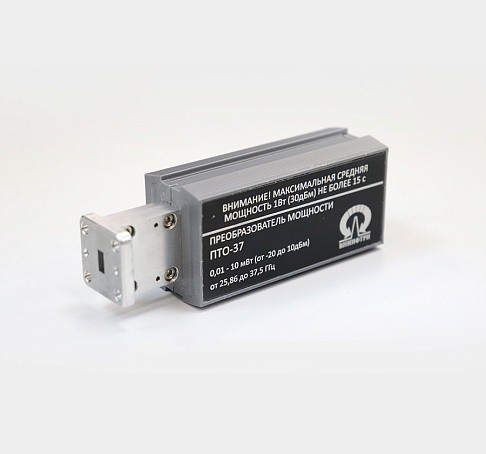

- ПТО-37 (сечение 7,2×3,4).
*комплектуется по запросу
- при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН;
- для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 5,64 до 37,50 ГГц.
- Переход волноводно-коаксиальный *
ПВК-7,2×3,4-2,4(m); ПВК-11×5,5-3,5(m); ПВК-16×8-N(m); ПВК-17×8-N(m); ПВК-23×10-N(m); ПВК-28,5×12,6-N(m); ПВК-35×15-N(m) - Преобразователи масштабные фиксированные (ПМФ) *
ПМФ-7,2×3,4-10А; ПМФ-7,2×3,4-20А; ПМФ-7,2×3,4-30А; ПМФ-7,2×3,4-40А; ПМФ-11×5,5-10А; ПМФ-11×5,5-20А; ПМФ-11×5,5-30А; ПМФ-11×5,5-40А; ПМФ-16×8-10А; ПМФ-16×8-20А; ПМФ-16×8-30А; ПМФ-16×8-40А; ПМФ-17×8-10А; ПМФ-17×8-20А; ПМФ-17×8-30А; ПМФ-17×8-40А; ПМФ-23×10-10А; ПМФ-23×10-20А; ПМФ-23×10-30А; ПМФ-23×10-40А; ПМФ-28,5×12,6-10А; ПМФ-28,5×12,6-20А; ПМФ-28,5×12,6-30А; ПМФ-28,5×12,6-40А; ПМФ-35×15-10А; ПМФ-35×15-20А; ПМФ-35×15-30А; ПМФ-35×15-40А; ПМФ-NFNm-10А; ПМФ-NFNm-20А; ПМФ-NFNm-30А; ПМФ-NFNm-40А
Отличительные особенности:
Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.
Уникальность:
Возможность настройки КСВН на фиксированной частоте менее 1,05.
Получить подробную информацию об измерителях мощности СВЧ можно из экспертного обзора специалистов ВНИИФТРИ.
Посмотреть видео можно по ссылке:
Обзор измерителей мощности СВЧ производства ФГУП "ВНИИФТРИ".
| Наименование параметра | Значение |
|
Диапазон рабочих частот, ГГц - ПТО-8 (сечение 35×15) - ПТО-10 (сечение 28,5×12,6) - ПТО-12 (сечение 23×10) - ПТО-17 (сечение 17×8) - ПТО-18 (сечение 16×8) - ПТО-26 (сечение 11,0×5,5) - ПТО-37 (сечение 7,2×3,4) |
от 5,64 до 8,24 от 6,85 до 9,93 от 8,24 до 12,05 от 11,55 до 16,70 от 11,95 до 17,44 от 16,70 до 25,95 от 25,86 до 37,50 |
| Диапазон измерения мощности СВЧ, мВт | от 0,01 до 10 |
| Пределы допускаемой относительной погрешности δP измерений мощности Pх в рабочем диапазоне частот, без учета погрешности из-за рассогласования, дрейфа «нуля» и случайной погрешности | ± 5,0 |
| КСВН входа, не более | 1,30 |
| Интерфейсы | USB |
| Заменяет | М5-44, М5-45, K486A, R486A, N8486AR |
|
* – значение измеренной мощности, мВт
|
