Ваттметр проходного типа волноводный М1-37/1
Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 16,7 до 25,86 ГГц.

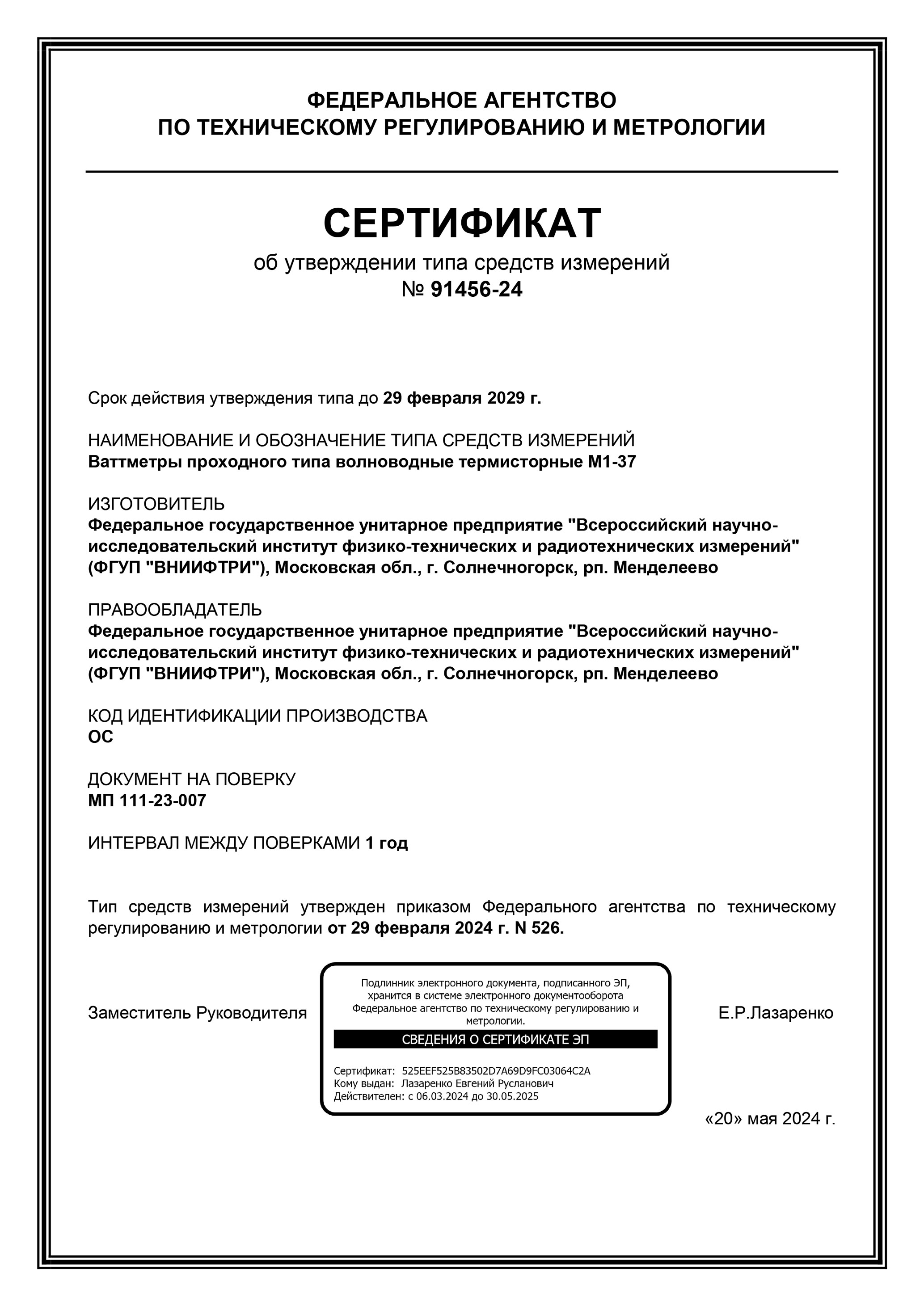

Регистрационный номер типа средства измерения: 91456-24.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.

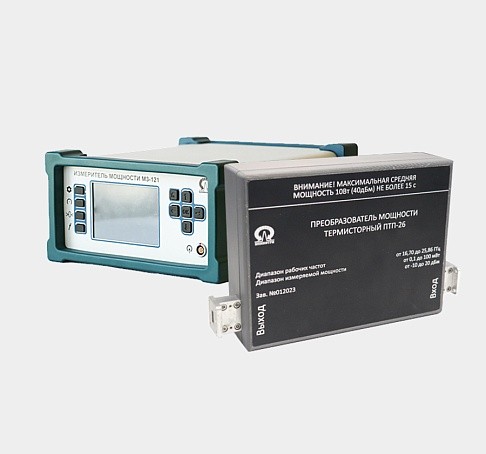

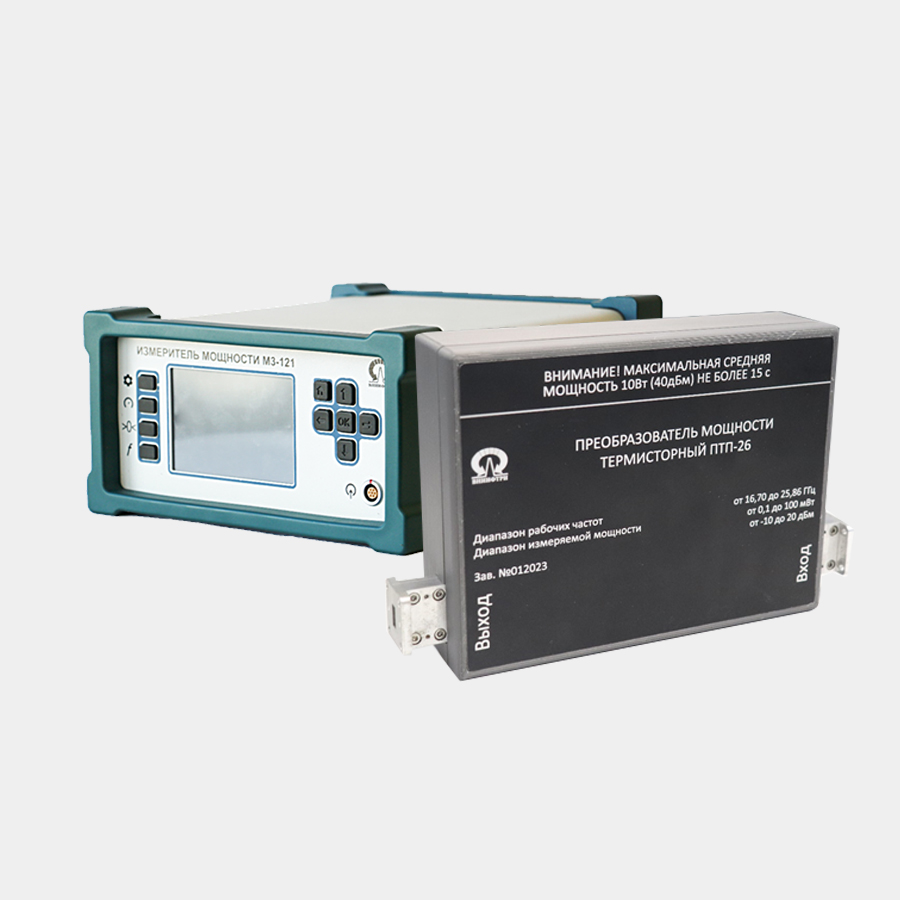

М1-37/1, состав:

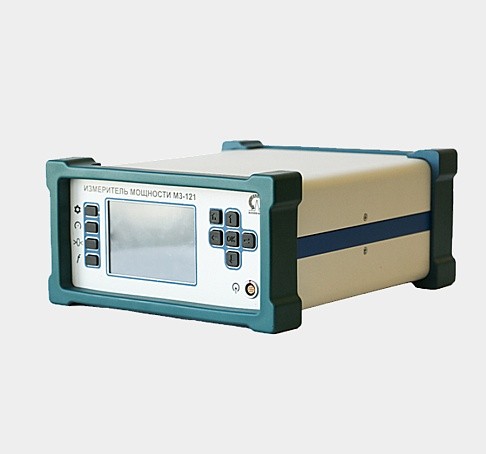

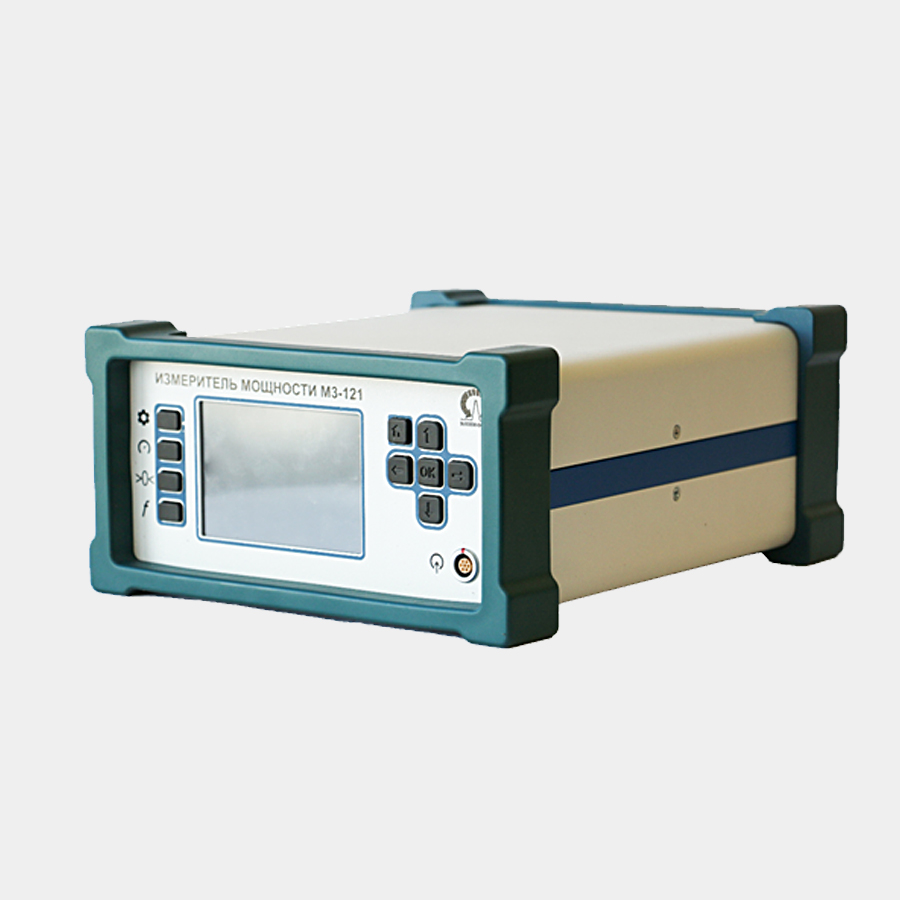

- измеритель мощности термисторный унифицированный М3-121

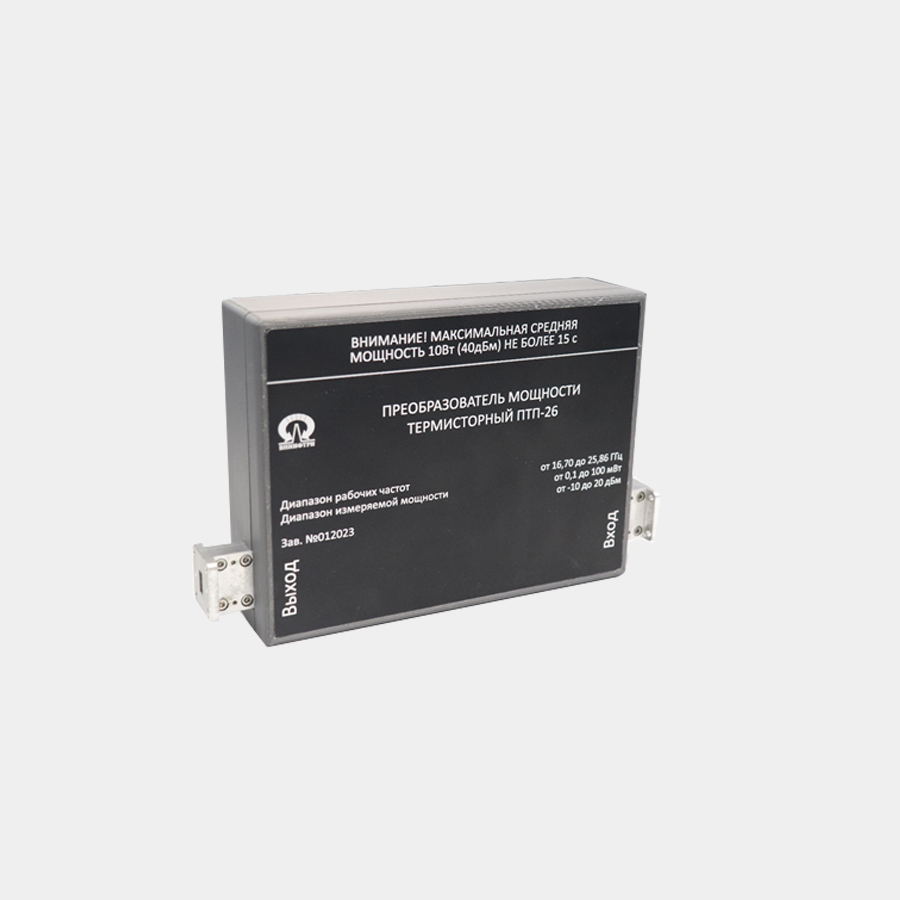

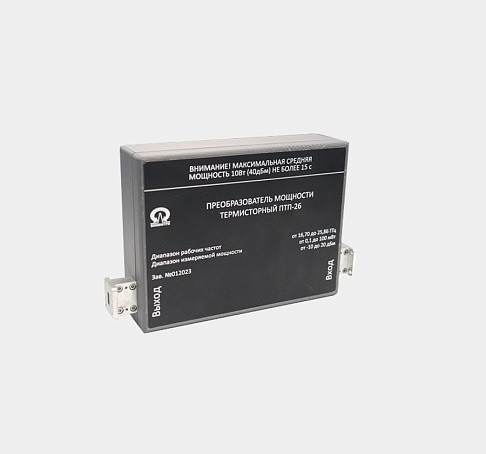

- преобразователь термисторный проходного типа ПТП-26.
Применение ваттметров серии М1-37/1:
- для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
- для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.
- коаксиальный вход для ПТП-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);*
- волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
- волноводный направленный ответвитель для расширения динамического диапазона измеряемой мощности: 3 дБ, 6 дБ, 10 дБ, 20 дБ, 30 дБ.
** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.
Особенности измерителя мощности термисторного М1-37/1:
- функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки,
- удалённый доступ по интерфейсу USB 2.0
- высокая скорость измерений ;
- рабочий эталон 1-го разряда;
- облегченная конструкция.
Получить подробную информацию об измерителях мощности СВЧ можно из экспертного обзора специалистов ВНИИФТРИ.
Посмотреть видео можно по ссылке:
Обзор измерителей мощности СВЧ производства ФГУП "ВНИИФТРИ".
| Наименование параметра | Значение |
|
Поперечный размер волновода, мм: -для диапазона частот от 16,70 до 25,86 ГГц |
11,0х5,5 |
|
Диапазон рабочих частот, ГГц: -для сечения волновода 11,0х5,5 мм; |
от 16,70 до 25,86 |
|
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт |
от 0,1 до 10 |
| Допускаемые пределы погрешности калибровочного коэффициента, % | ±1,5 до ± 2,0 |
| Модуль эффективного коэффициента отражения выхода, не более | 0,03 |
| Диапазон регулировки мощности подогрева, мВт | От 10 до 80 |
| Диапазон регулировки сопротивления, Ом | От 70 до 2000 |
| Погрешность измерений мощности замещения, % | 0,2 не более |
| Интерфейсы | USB, Ethernet LAN, RS232 |
