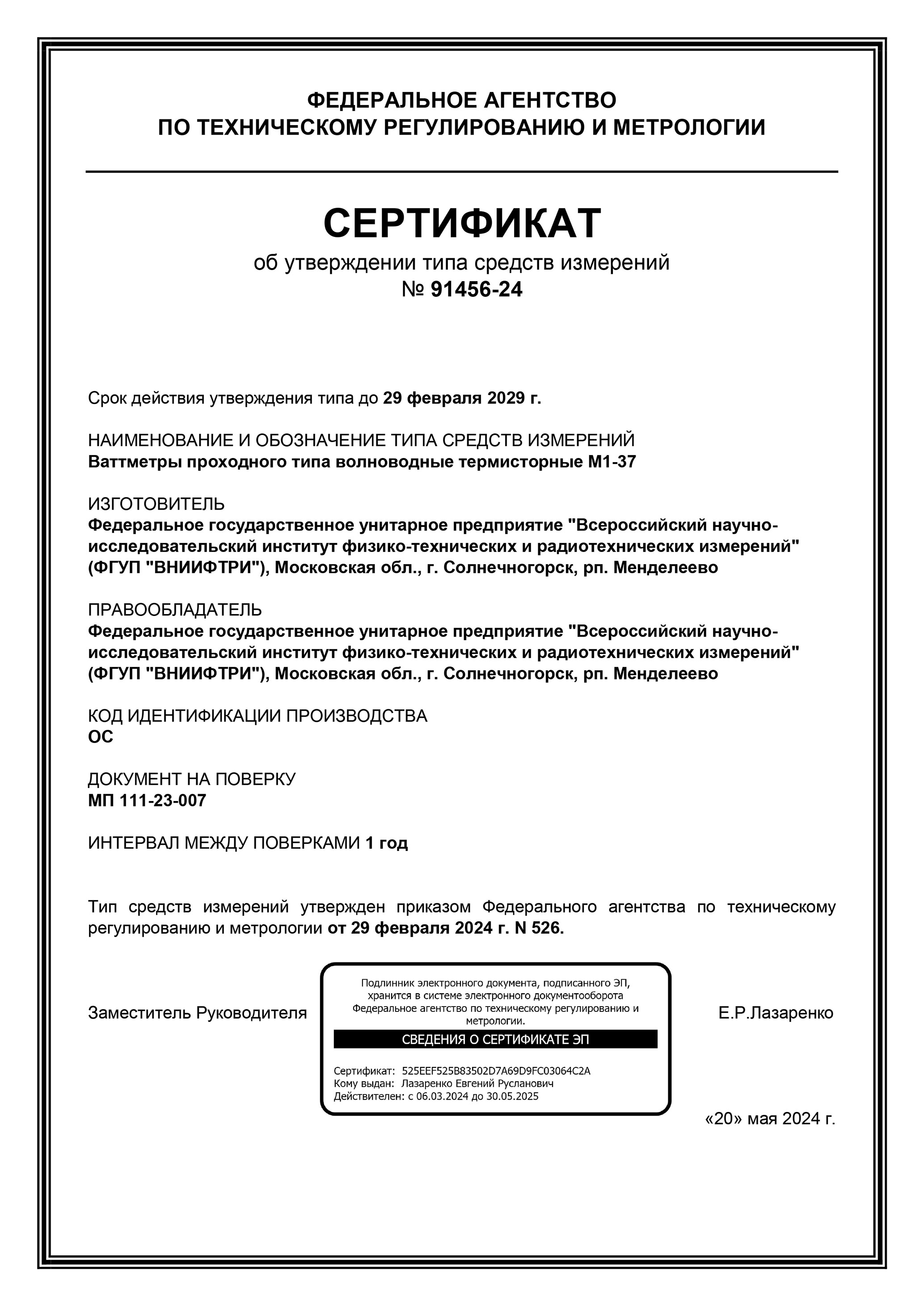

Регистрационный номер типа средства измерения: 91456-24.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.

Состав ваттметра М1-37/2:

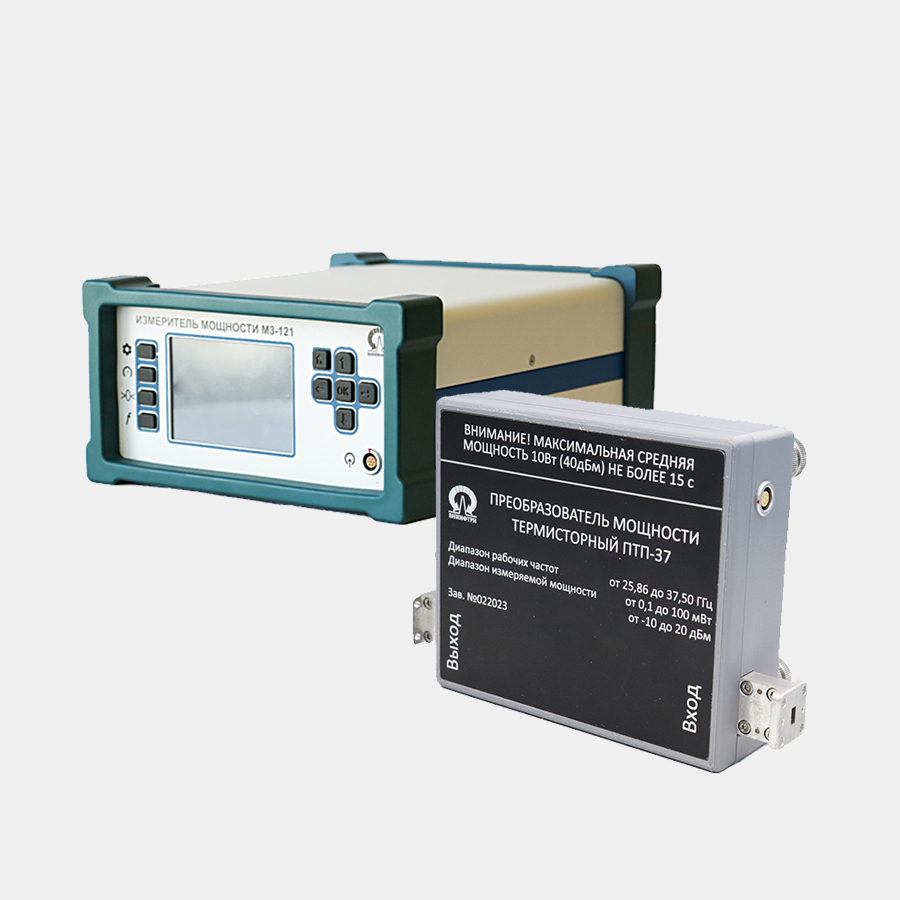

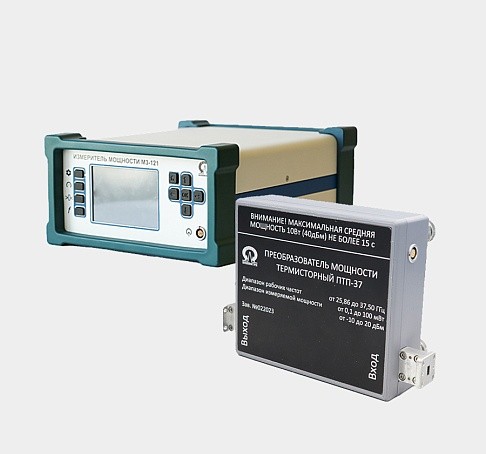

Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121.

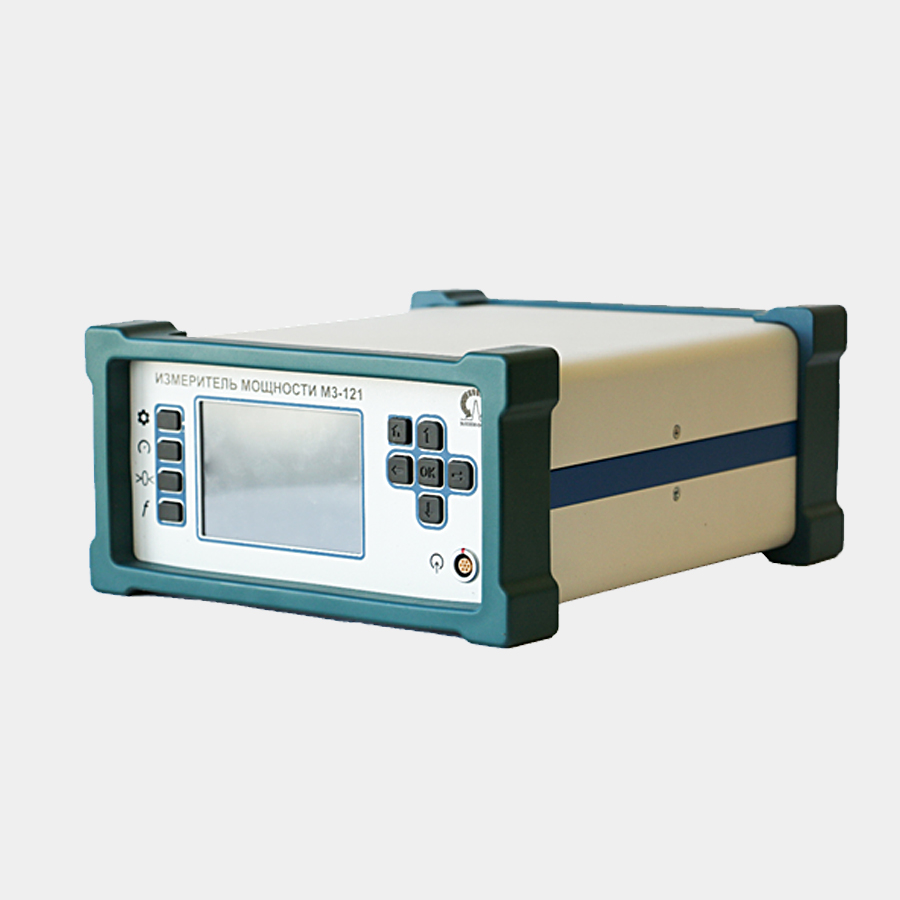

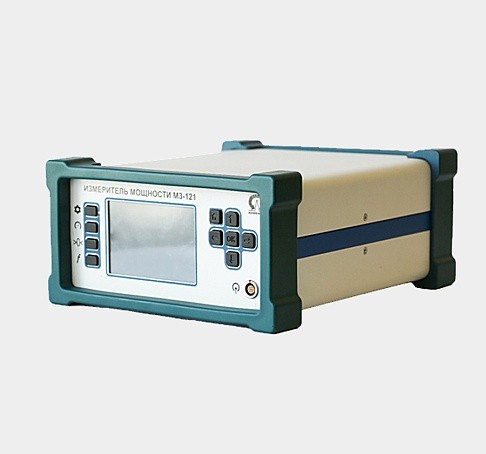

• измеритель мощности термисторный унифицированный М3-121;

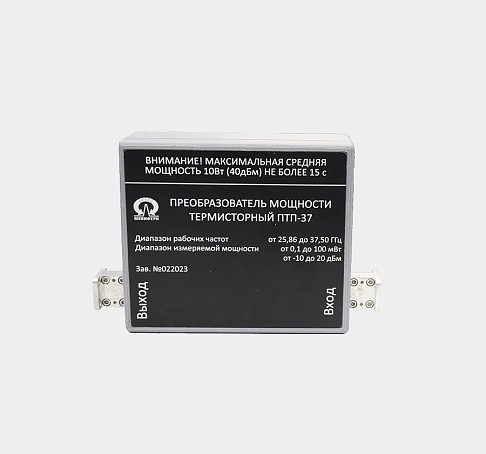

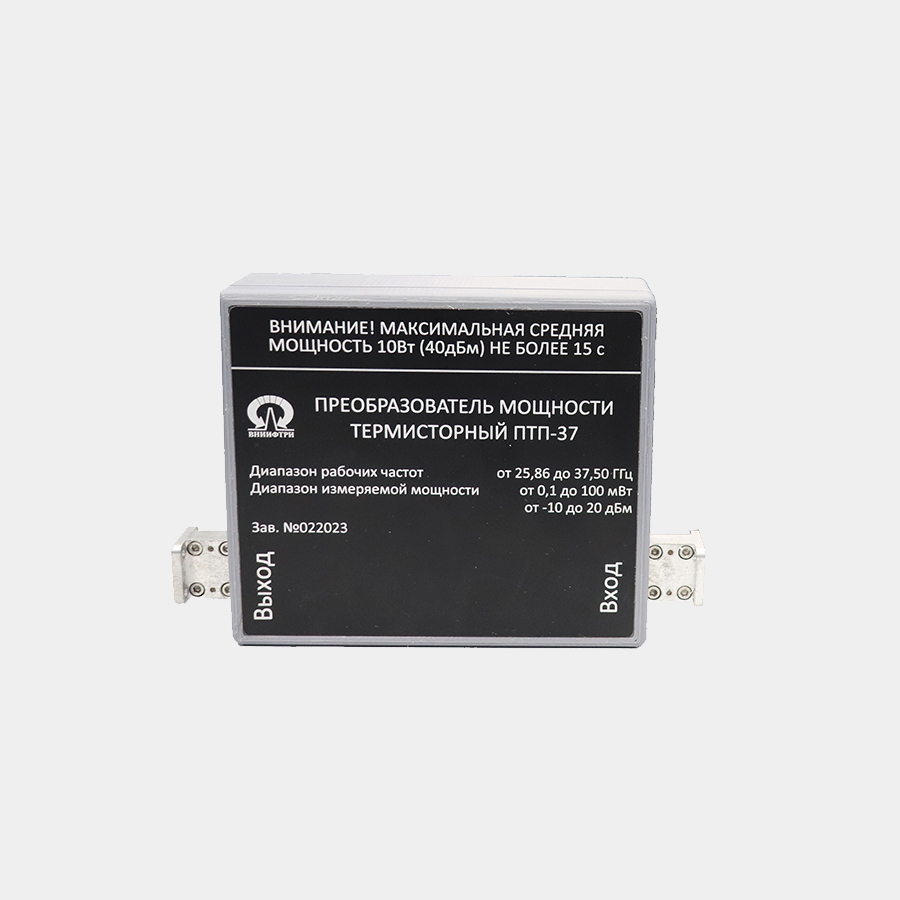

• преобразователь термисторный проходного типа ПТП-37 (сечение 7,2×3,4).

Применение ваттметров серии М1-37/2:

• для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
• для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.

Дополнительные опции к ваттметру М1-37/2:

• коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m);*
• волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
• волноводный направленный ответвитель для расширения динамического диапазона измеряемой мощности: 3 дБ, 6 дБ, 10 дБ, 20 дБ, 30 дБ.

* Калибровка ваттметра производится по коаксиальному входу.
** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.

Особенности измерителя мощности термисторного М1-37/2:

• функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки;
• удалённый доступ по интерфейсу USB 2.0;
• высокая скорость измерений ;
• рабочий эталон 1-го разряда;
• облегченная конструкция.

Наименование параметра	Значение
Поперечный размер волновода, мм: -для диапазона частот от 25,86 до 37,50 ГГц	7,2х3,4
Диапазон рабочих частот, ГГц: для сечения волновода 7,2х3,4 мм;	от 25,86 до 37,5
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт	от  0,1 до 10
Допускаемые пределы погрешности калибровочного коэффициента, %	±1,5 до  ± 2,0
Модуль эффективного коэффициента отражения выхода, не более	0,03
Диапазон регулировки мощности подогрева, мВт	От 10 до 80
Диапазон регулировки сопротивления, Ом	От 70 до 2000
Погрешность измерений мощности замещения, %	0,2 не  более
Интерфейсы	USB, Ethernet LAN, RS232
