Комплект для измерений соединителей коаксиальных КИСК-16М

Комплект для измерений соединителей коаксиальных КИСК-16М

Комплект для измерений соединителей коаксиальных КИСК-16М
Комплект для измерений соединителей коаксиальных КИСК-16М
Предназначен для:

измерения основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317.

Модификация:

КИСК-7М (7,0/3,04).

178 000руб.
Заказать

Преимущества:

  • быстрый и простой процесс измерения коаксиальных соединителей;
  • компактный мобильный комплект;
  • позволяет контролировать геометрические размеры, эллиптичность, соосность;

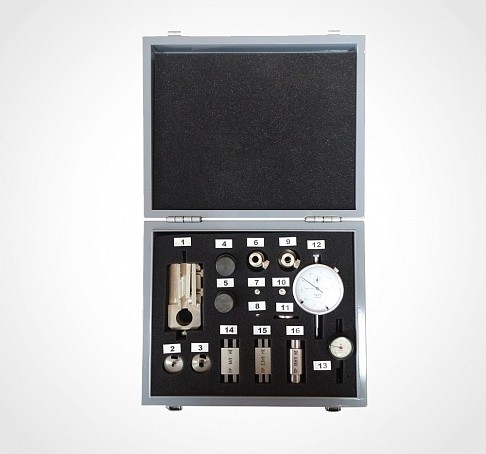

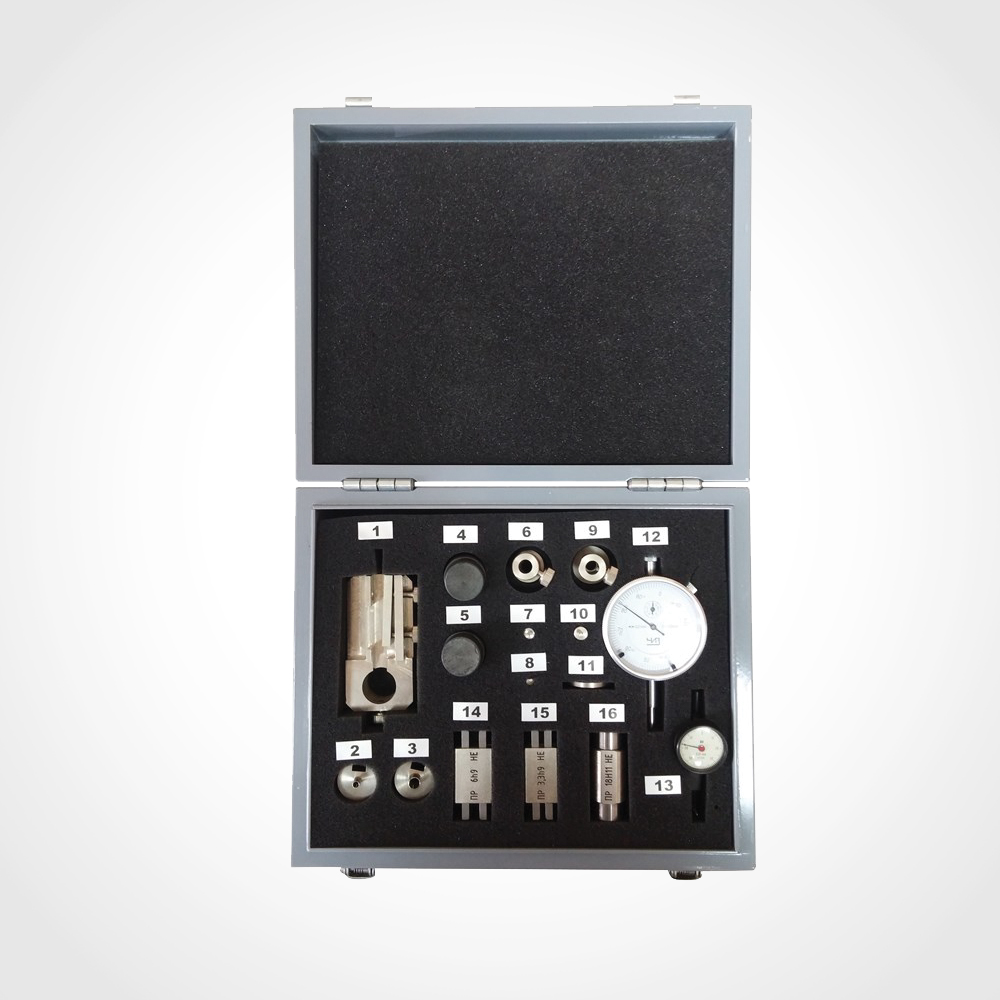

  • набор для каждого типа уложен в отдельный деревянный кейс.

Подходит для имерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов

Контролируемые размеры:

  • тип “вилка”: диаметр 3,3h9 мм (тип VIII); диаметр 6h9 мм (II); диаметр 18Н11 мм; 8,24+0.14 мм; 9,4+0.09 мм, отклонение от соосности внутреннего проводника относительно наружного;
  • тип “розетка”: 9,2+0.09 мм; 8,24-0,26 мм.

Погрешность измерений - ± (0,008-0,03) мм.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Расстояния межгубочные калибр-скобы 6h9, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

5,992+0,004
5,968+0,004
Шероховатость калибр-скобы 6h9, мкм, не более 0,05
Диаметры калибр-пробки 18Н11, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

18,020-0,008
18,114-0,008
Плоскостность планки, мм, не более 0,008
Диаметр втулок, мм 8+0,036
Шероховатость втулок, мкм, не более 0,8
Плоскостность втулок, мм, не более 0,006
Диаметры измерительных наконечников, мм:
• МГФК.753175.001
• МГФК.753175.002
• МГФК.753175.003

3,5+0,18; 7-0,22
6,3+0,058; 8-0,15-0,30
6-0,3



Шероховатость измерительных наконечников, мкм, не более 0,8
Плоскостность измерительного наконечника, мм, не более 0,006
Диаметры мер соосности, мм:
• мера МГФК.401733.003
• мера МГФК.401733.002

3,3-0,03; 18+0,11;
6-0,03; 18+0,11

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Рабочие условия применения:
• температура окружающего воздуха, ºC
от 15 до 25
Свидетельство
Размер файла 242.9 Кб
Информационныйматериал
Размер файла 5.5 Мб
