Комплект для измерений соединителей коаксиальных КИСК-3,5М

Комплект для измерений соединителей коаксиальных КИСК-3,5М

Комплект для измерений соединителей коаксиальных КИСК-3,5М
Комплект для измерений соединителей коаксиальных КИСК-3,5М
Предназначен для:

измерения основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317

Модификация:

КИСК-3,5М (3,5/1,52).

170 000руб.
Заказать

Преимущества:

  • быстрый и простой процесс измерения коаксиальных соединителей;
  • компактный мобильный комплект;
  • позволяет контролировать геометрические размеры, эллиптичность, соосность;

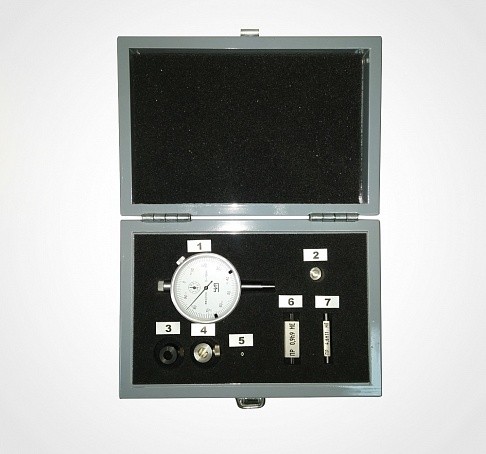

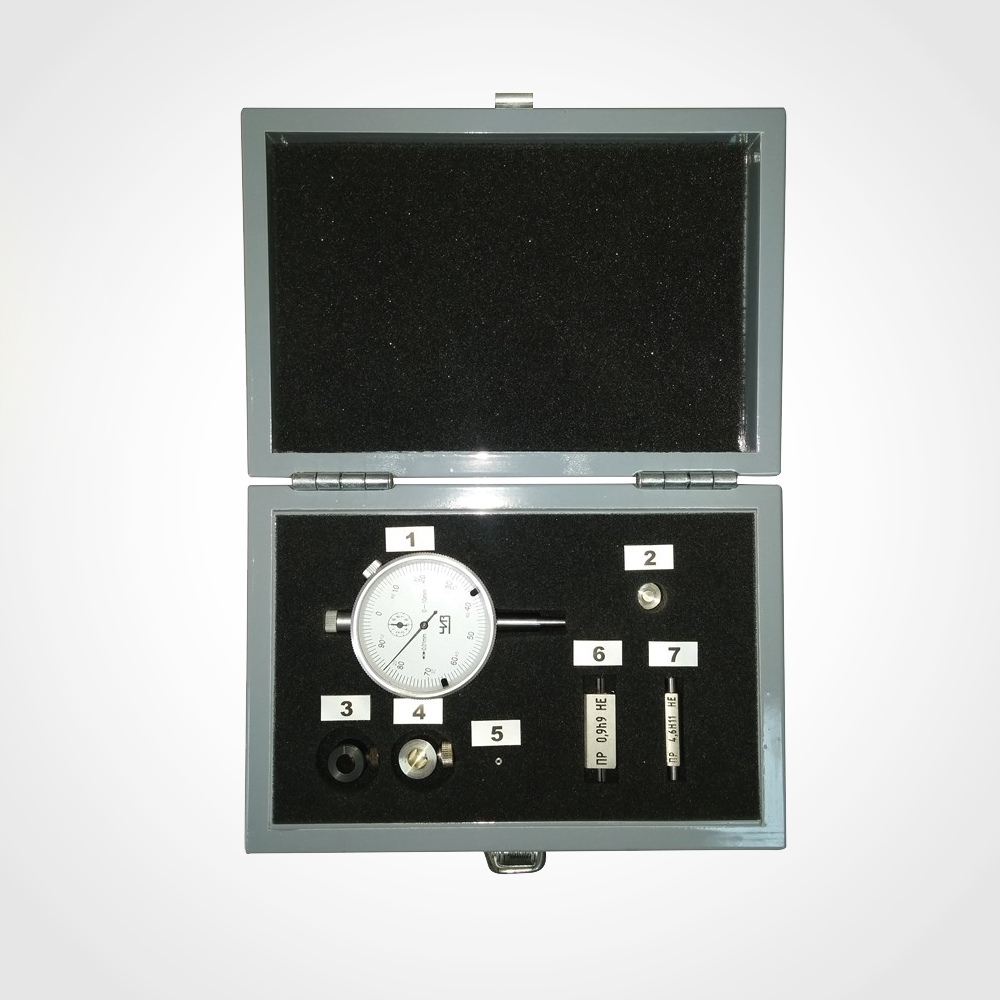

  • набор для каждого типа уложен в отдельный деревянный кейс.
  • Подходит для имерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов 3,5/1,52.

Контролируемые размеры:

   Соединитель, вариант 1:

  • тип “вилка”: диаметр 0,9h9 мм; 0,05 мм
  • тип “розетка”: диаметр 4,6+0,075 мм; 0,05 мм

  Соединитель , вариант 2:

  • тип “вилка”: диаметр 0,9h9 мм; 0,85 мм
  • тип “розетка”: диаметр 4,6+0,075 мм; 0,05 мм

  Соединитель , вариант 3:

  • тип “вилка”: диаметр 0,9h9 мм; 0,1 мм
  • тип “розетка”: диаметр 4,6+0,075 мм; 0,1 мм

 Погрешность измерений - 0,006 мм.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Диаметры калибр-пробки 4,6H11, мм:
  • со стороны маркировки «ПР»
  • со стороны маркировки «НЕ»



4,614-0,004

4,678-0,004

Расстояния межгубочные калибр-скобы 0,9h9, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

0,894+0,003
0,873+0,003
Шероховатость калибр-скобы 0,9h9, мкм, не более 0,05
Диаметры втулки 1, мм

4,6-0,01-0,04

8+0,036

Шероховатость втулки 1, мкм, не более

0,8

Плоскостность втулки 1, мм, не более 0,006
Диаметры втулки 2, мм

5-0,048

8+0,036

Шероховатость втулки 2, мкм, не более 0,8
Плоскостность втулки 2, мм, не более 0,006
Диаметры измерительного наконечника, мм 1+0,1
3-0,12
Шероховатость измерительного наконечника, мкм, не более 0,8
Плоскостность измерительного наконечника, мм, не более 0,006
Диаметр штыря, мм 4,6-0,03-0,06
Шероховатость штыря, мкм, не более 0,5



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Рабочие условия применения:
• температура окружающего воздуха, ºC

от 15 до 25
