Комплект для измерений соединителей коаксиальных КИСК-7М

Комплект для измерений соединителей коаксиальных КИСК-7М

Комплект для измерений соединителей коаксиальных КИСК-7М
Комплект для измерений соединителей коаксиальных КИСК-7М
Предназначен для:

измерения основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317.

Модификация:

КИСК-7М (7,0/3,04).

178 000руб.
Заказать

Преимущества:

  • быстрый и простой процесс измерения коаксиальных соединителей;
  • компактный мобильный комплект;
  • позволяет контролировать геометрические размеры, эллиптичность, соосность;

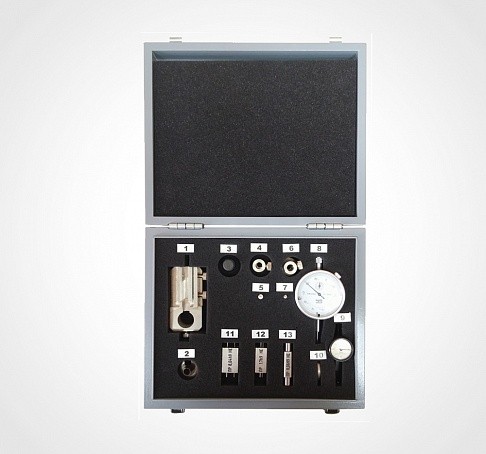

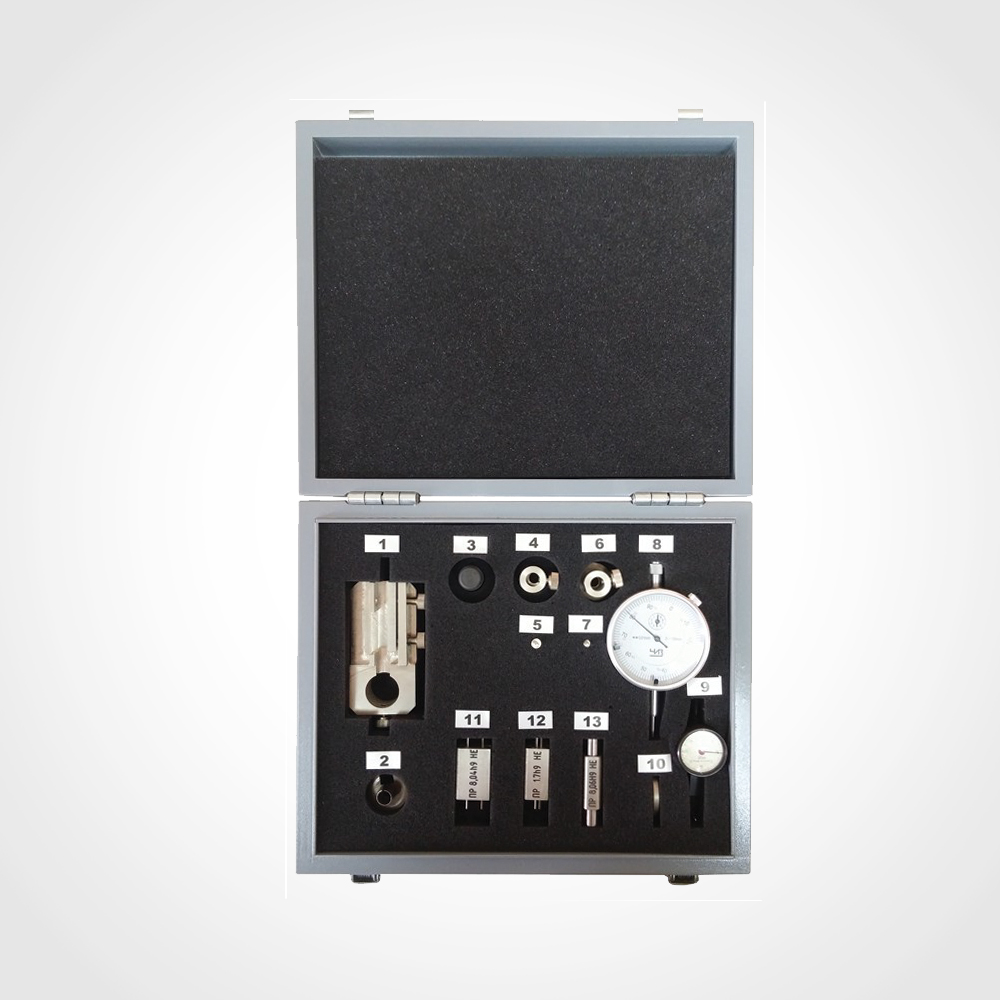

  • набор для каждого типа уложен в отдельный деревянный кейс.
  • Подходит для имерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов 7.0/3,04

Контролируемые размеры:

  • тип “вилка”: диаметр 1,7h9 мм; диаметр 8,04-0.036; 5,28+0.16 мм, отклонение от соосности внутреннего проводника относительно наружного;
  • тип “розетка”: диаметр 8,06+0.36 ; 5,26 -0.16; 9+0.15мм.
Погрешность измерений ± (0,006-0,03) мм.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Расстояния межгубочные калибр-скобы l,7h9, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

1,694+0,003
1,673+0,003
Шероховатость калибр-скобы l,7h9, мкм, не более 0,05
Диаметры калибр-пробки 8,06Н9, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

8,068-0,003
8,097-0,003
Расстояния межгубочные калибр-скобы 8,04h9, мм:
• со стороны маркировки «ПР»
• со стороны маркировки «НЕ»

8,031+0,004
8,002+0,004
Шероховатость калибр-скобы 8,04h9, мкм, не более

0,05

Плоскостность планки, мм, не более 0,008
Диаметр втулок, мм 8+0,036
Шероховатость втулок, мкм, не более 0,8
Плоскостность втулок, мм, не более 0,006
Диаметры измерительных наконечников, мм:
• МГФК.715521.006
• МГФК.753175.003

1,8+0,14; 4,5-0,18
6-0,3
Шероховатость измерительных наконечников, мкм, не более 0,8
Плоскостность измерительного наконечника, мм, не более 0,006
Диаметры меры соосности, мм 1,7-0,025
8,04-0,036



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Рабочие условия применения:
• температура окружающего воздуха, ºC
от 15 до 25
