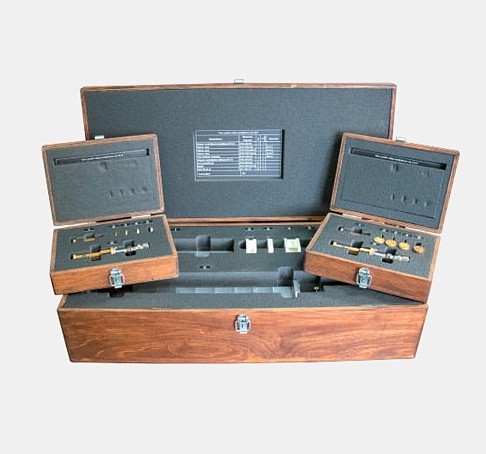

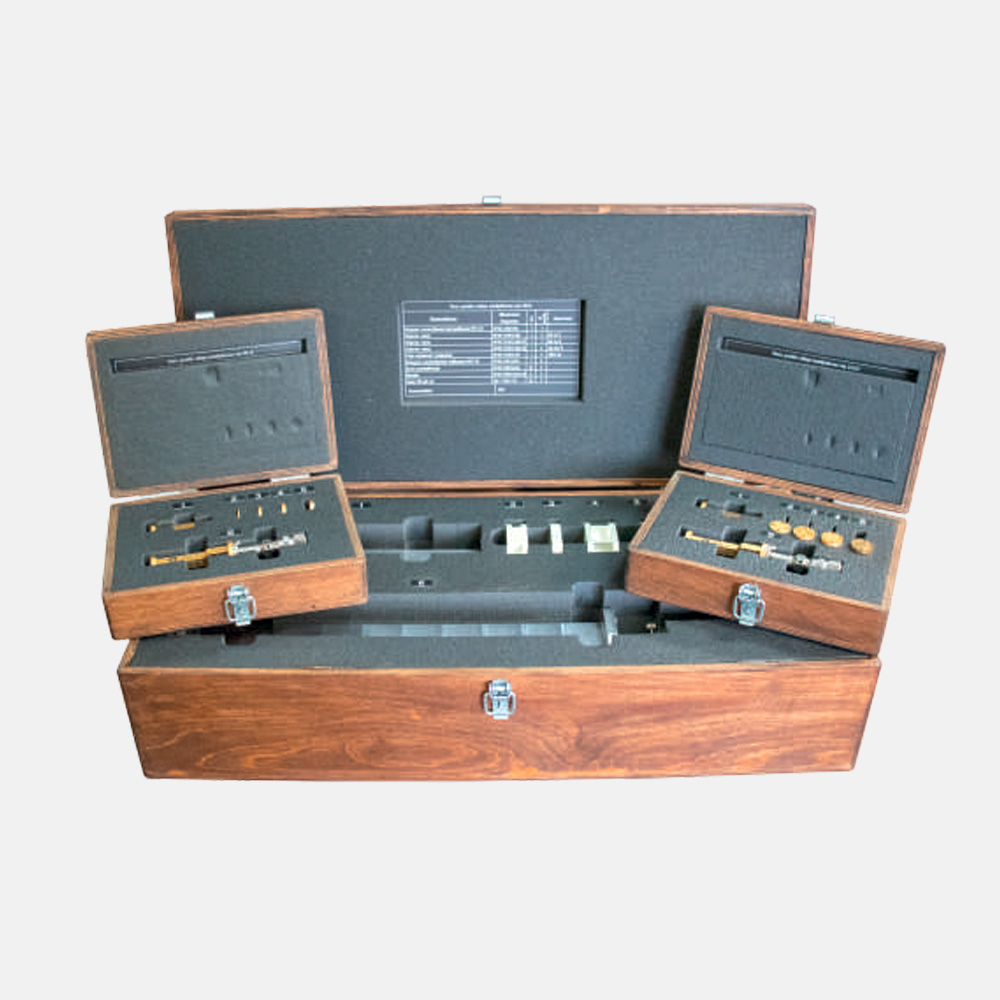

Набор калибровочных мер

Набор калибровочных мер

Набор калибровочных мер
Набор калибровочных мер Набор калибровочных мер Набор калибровочных мер
Предназначены для:

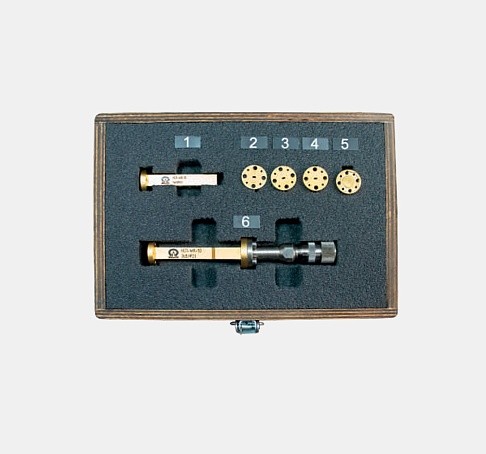

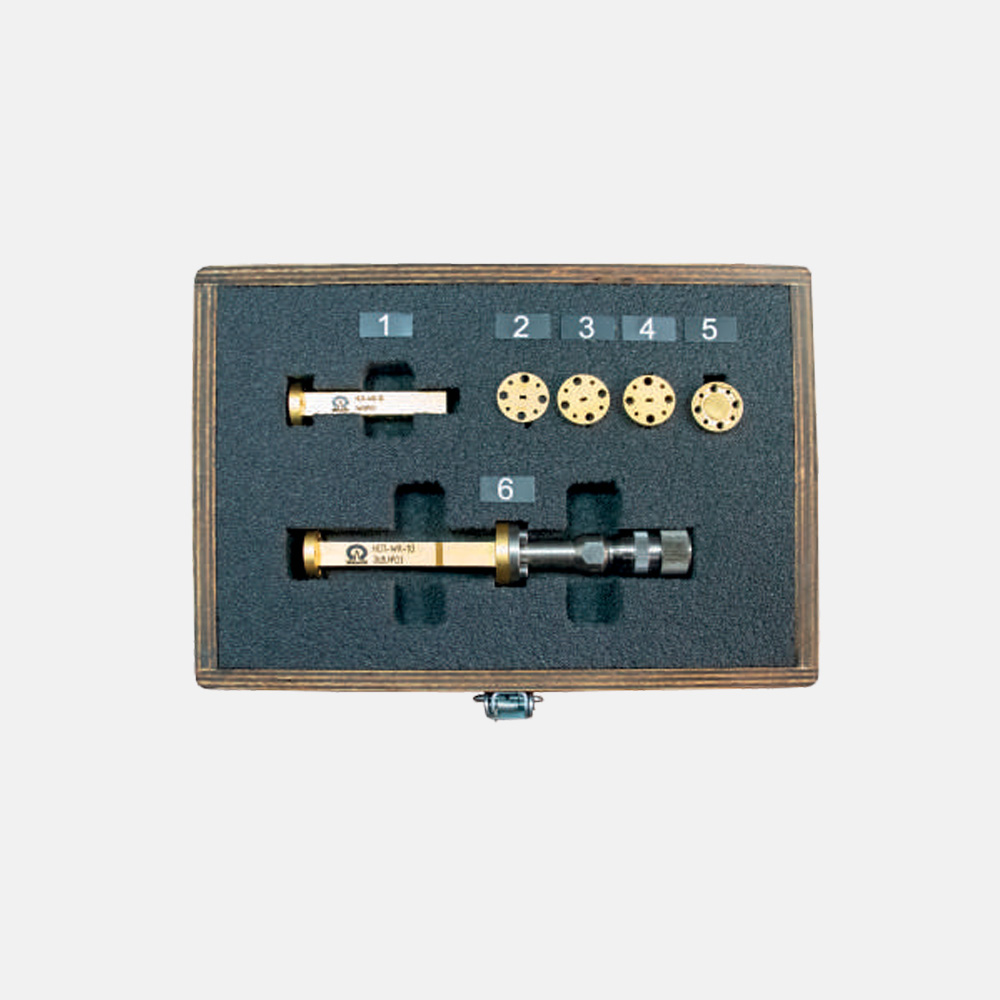

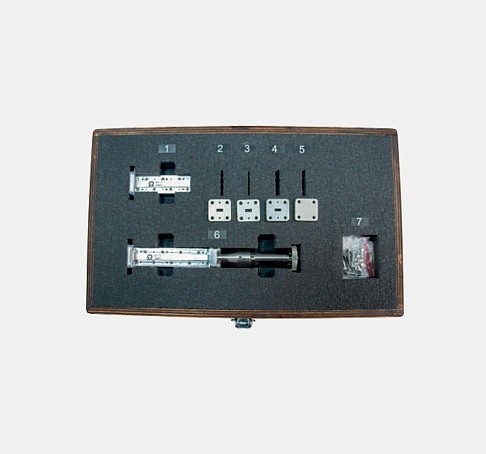

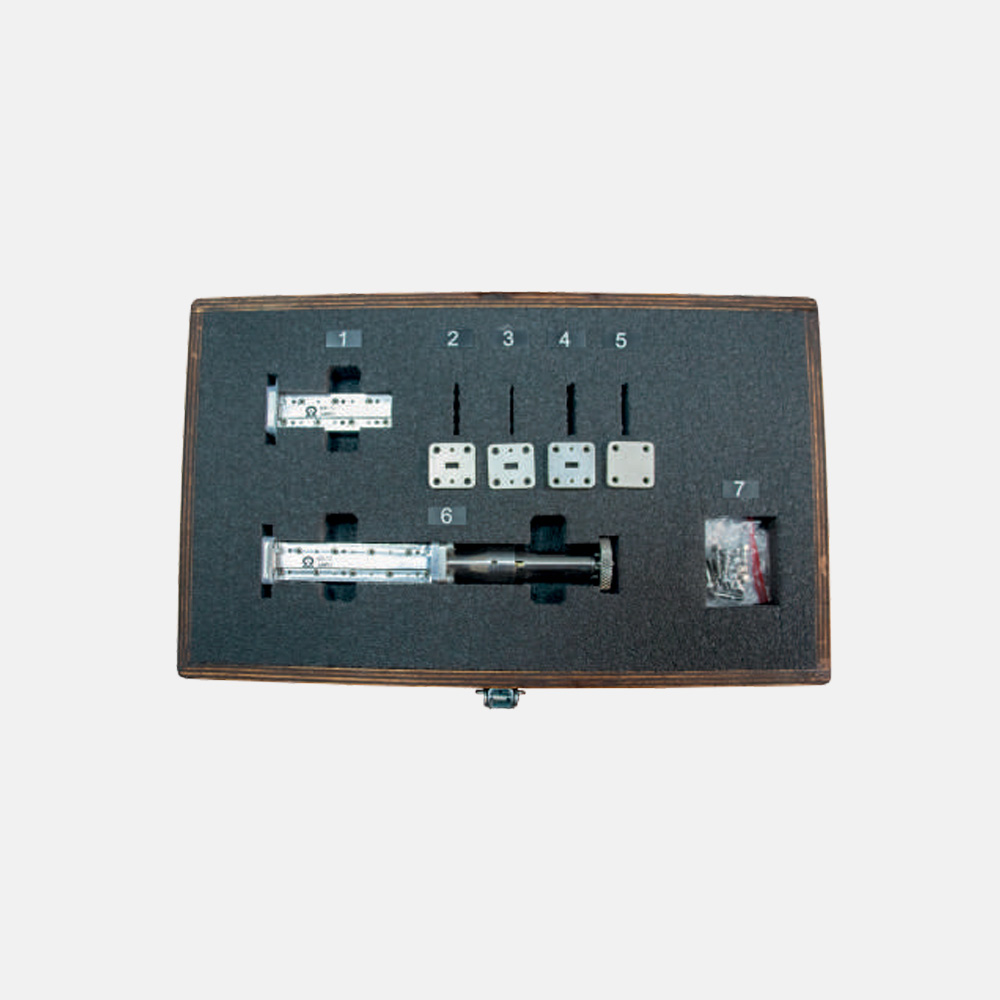

работы в соответствующем волноводном тракте и могут включать в себя следующие меры:
  • прецизионные отрезки волноводных линий передачи длинами λ/4, λ/8 и 3λ/8;
  • мера короткого замыкания плоская;
  • согласованная фиксированная нагрузка;
  • согласованная подвижная нагрузка.
по запросу
Заказать
Наборы калибровочных мер предназначены для выполнения точной калибровки как однопортовых, так и многопортовых векторных анализаторов цепей (ВАЦ). Наборы, в зависимости от заказанной комплектации, поддерживают калибровки типа TRL, mTRL, TRRM.
Представленная номенклатура наборов калибровочных мер позволяет выполнять калибровку ВАЦ с целью измерений с установленной точностью комплексных S-параметров в волноводах прямоугольного сечения в диапазонах частот:
  • от 2,14 до 178,4 ГГц (отечественные стандарты прямоугольных волноводов с сечениями от 90х45 до 1,6х0,8 мм);
  • от 2,20 до 170 ГГц (стандарт EIA от WR-340 до WR-6).
Прецизионные волноводные фланцы соответствуют требованиям ГОСТ РВ 51914-2002 (с учетом Изменения No 1), обеспечивают точное сопряжение фланцев и высокую повторяемость результатов измерений.
Возможно изготовление наборов калибровочныхмер для других типов волноводных трактов (в том числе и нестандартных).

Преимущества:
  • соответствие присоединительных размеров волно- водных фланцев российским стандартам
  • высокая долговременная стабильность метрологических характеристик
  • метрологическая прослеживаемость к государственному эталону

Прецизионная калибровка векторных анализаторов цепей, оснащённых стандартизованными волноводными измерительными портами.
