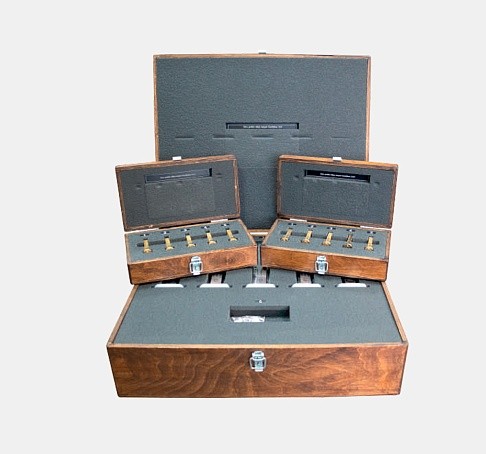

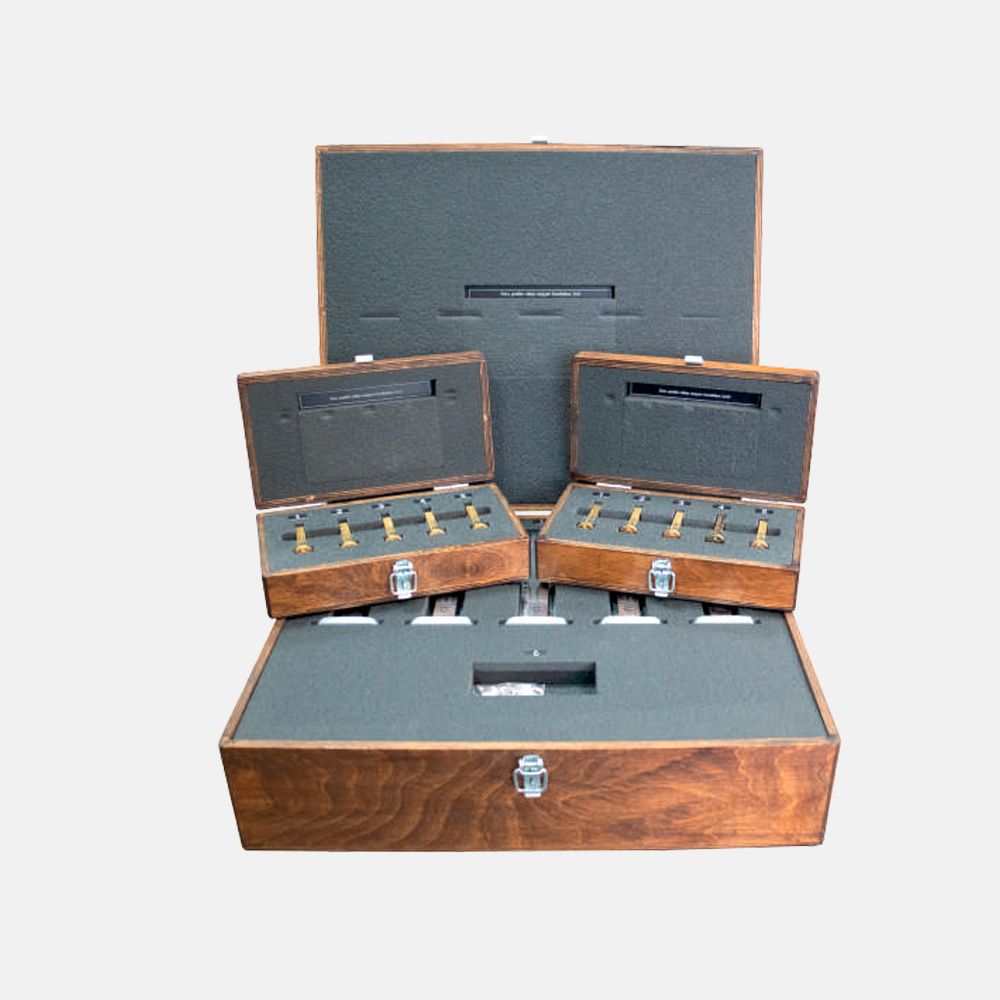

Номенклатура ННВ позволяет хранить и передавать единицу ККО (КСВН) в диапазоне частот от 2,14 до 178,4 ГГц как в отечественных, так и в зарубежных типах стандартизованных прямоугольных волноводов. Каждый набор содержит пять нагрузок, отличающихся друг от друга номинальным значением КСВН (1,05; 1,2; 1,4; 2,0; 4,5).

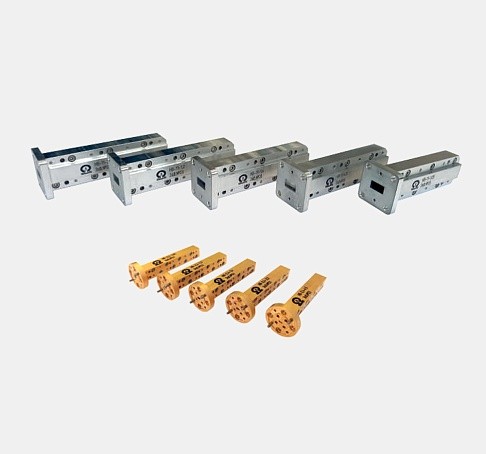

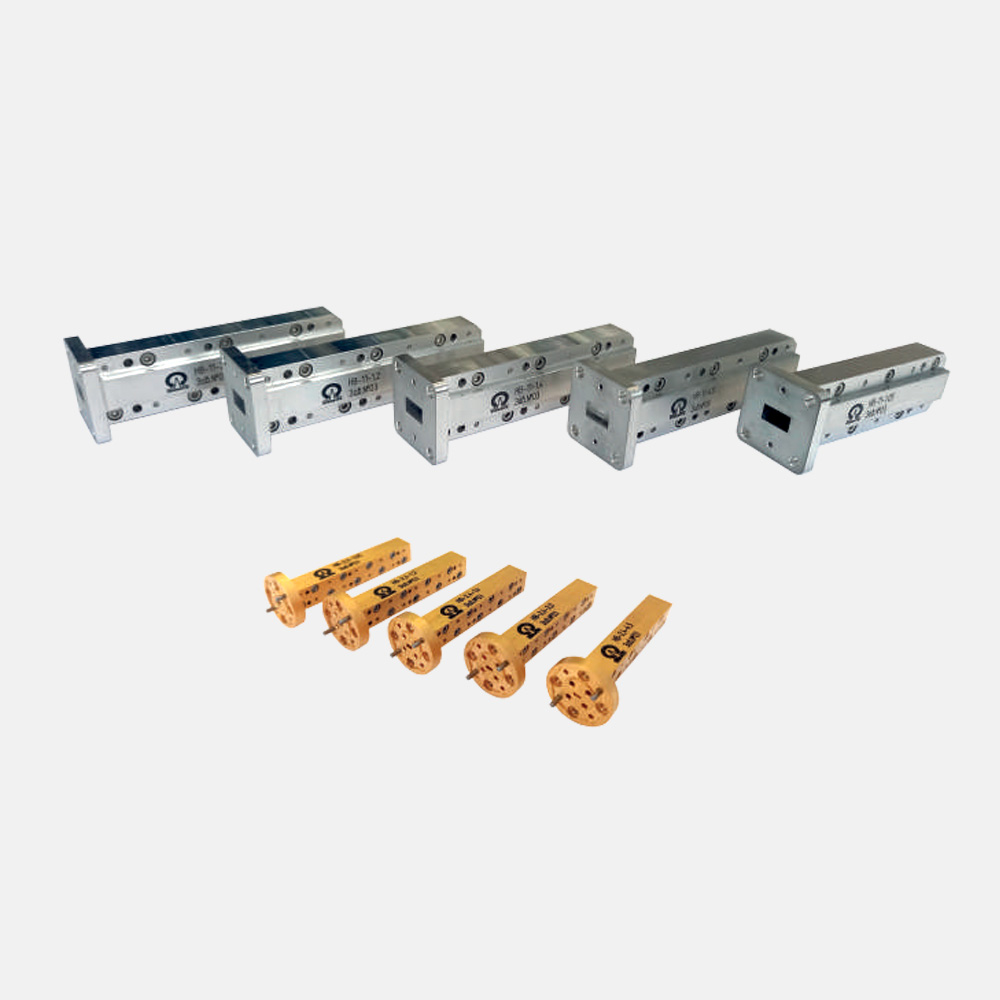

Нагрузки представляют собой отрезок прямоугольного волновода со встроенными в него расчётной неоднородностью и объёмным поглотителем. Нагрузки не содержат подвижных элементов, что позволяет обеспечить высокую стабильность метрологических характеристик.

Преимущества

• возможность проведения комплектной поверки
• векторных и скалярных анализаторов цепей
• возможность оперативного контроля точностных
• характеристик анализаторов цепей в ходе
• проведения измерений
• высокая долговременная стабильность
• метрологических характеристик

Нагрузки могут применяться в качестве рабочих эталонов единицы ККО для проверки метрологических характеристик векторных и скалярных измерителей коэффициента отражения в волноводных трактах.
Значения ККО нагрузок определяются во всей полосе частот волновода на аппаратуре государственного эталона единицы ККО.
ННВ заменяют ранее выпускавшиеся наборы волноводных нагрузок типа Э9.
