ГЭТ 75-2023. Государственный первичный эталон единицы волнового сопротивления

Государственный первичный эталон единицы волнового сопротивления

Область применения

Обеспечение единства измерений волнового сопротивления, комплексных коэффициентов отражения и передачи на высоких и сверхвысоких частотах. Точные и достоверные измерения параметров СВЧ устройств и комплексов при их разработке и производстве

  • в науке и технологии – разработка новых СВЧ компонентов и систем, а также изделий на их основе;
  • в метрологии и приборостроении - при создании эталонов и средств измерений комплексных коэффициентов передачи и отражения;
  • в системах связи и телекоммуникациях, радиофотонике – обеспечение качества и надежности как самих устройств, так и их параметров

Описание

Основным способом определения параметров СВЧ устройств в процессе их изготовления и эксплуатации являются измерения. Этим объясняется бурный количественный и качественный рост парка радиоизмерительных приборов для измерения параметров СВЧ трактов - это измерители полных сопротивлений, измерители комплексных коэффициентов передачи и отражения и их модификации. Для метрологического обеспечения этих приборов в 1975 году Госстандартом СССР были утверждены государственные эталоны ГЭТ 75-75 в коаксиальном волноводе 16,0/6,95 мм и ГЭТ 76-75 в коаксиальном волноводе 7,0/3,04 мм. Широкая область применения измерений волнового сопротивления и связанных с ним параметров: комплексных коэффициентов отражения в различных отраслях радиоприборостроения. Рост требований к точности эталона со стороны потребителей обуславливает необходимость непрерывного совершенствования аппаратурного комплекса эталона. С 1975 г. по настоящее время прошло 5 модернизаций эталона. Были улучшены метрологические характеристики эталона, расширен частотный диапазон его работы в 5 раз, увеличено количество поддерживаемых эталоном типов коаксиальных соединителей до 11. Функционирующий ГЭТ 75-2023 утвержден приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2023 г. № 582.

Метод воспроизведения единицы: вычисление воспроизводимой величины волнового сопротивления по расчетным соотношениям электродинамической модели для отрезков коаксиального волновода соответствующего сечения, короткозамкнутых коаксиальных волноводов сечением 1,0/0,434 мм разной геометрической длины по измеренным геометрическим размерам и параметрам материала, из которого они изготовлены.

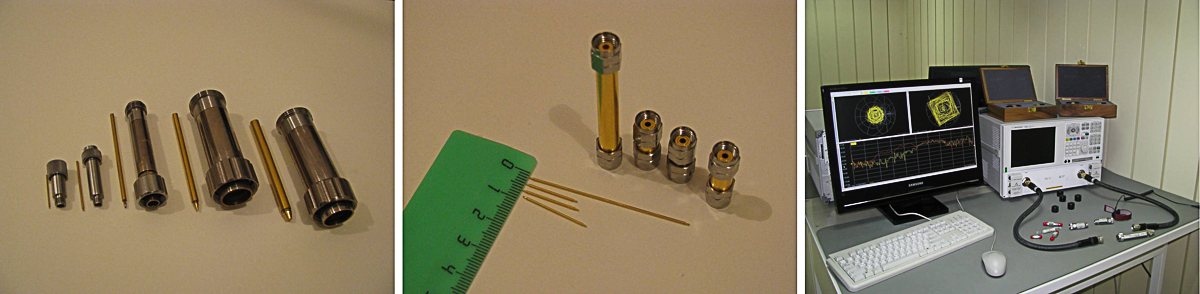

ГПЭ представляет собой комплекс средств измерений, в состав которого входят:

  • средства воспроизведения единиц волнового сопротивления (ВС) и комплекты калибровочных мер для коаксиальных волноводов, поддерживаемых эталоном;
  • компаратор эталона – комплекса технических и программных средств, на базе векторного анализатора цепей, обеспечивающего процедуры передачи единиц ВС, комплексных коэффициентов отражения (ККО) и комплексных коэффициентов передачи (ККП);
  • средств сравнения, для передачи единиц ВС, ККО и ККП вторичным эталонам и средствам измерений.

Метрологические характеристики

  • Название величины: волновое сопротивление
  • Диапазон рабочих частот от 0,01 до 67 ГГц
  • Номинальные значения воспроизводимых значений единиц волнового сопротивления: 50 и 75 Ом.

Государственный первичный эталон обеспечивает воспроизведение единиц ВС, ККО и ККП в коаксиальных волноводах с соединителями типов II, VIII, N 75, III, N, IX; 3,5 мм, 2,92 мм, I, 2,4 мм, 1,85 мм и 1 мм.

Метрологические характеристики воспроизведения единиц ВС приведены в таблице 1.

Указанные в таблице 1 значения погрешностей и неопределенностей измерений представляют максимальные значения для всего диапазона частот применения коаксиального волновода. Наименование типов соединителей приведено в соответствии с ГОСТ 13317 и IEEE Std 287.1TM-2021.

Характеристики в таблице 1 приведены в относительной форме. Характеристики погрешности измерений Sо и uA определены при 5 наблюдениях.

Таблица 1 – Погрешности и неопределенности измерений при воспроизведении единиц ВС

Характеристика

Диаметры поперечного сечения коаксиального волновода, мм

16,0/

6,95

16,0/

4,58

7,0

/2,01

7,0/

3,04

3,5/

1,52

2,92/

1,27

2,4/

1,04

1,85/

0,8

1,0/

0,434

Верхняя граница диапазона частот, ГГц

7

3

3

18

33

40

50

67

67

Типы поддерживаемых соединителей

II

VIII

N 75

III, N

IX; 3,5 мм

2,92 мм

I, 2,4 мм

1,85 мм

1 мм

Неисключенная систематическая погрешность  Qо, не более

10

×10-4

7

×10-4

25

×10-4

25

×10-4

7

×10-3

12

×10-3

12

×10-3

24

×10-3

3

×10-2

Среднее квадратическое отклонение результата измерений  Sо, не более

2

×10-4

2

×10-4

8

×10-4

8

×10-4

10

×10-4

15

×10-4

15

×10-4

20

×10-4

4

×10-3

Стандартная неопределенность измерений, оцениваемая по типу А, uA, не более

2

×10-4

2

×10-4

8

×10-4

8

×10-4

10

×10-4

15

×10-4

15

×10-4

20

×10-4

4

×10-3

Стандартная неопределенность измерений, оцениваемая по типу В, uB, не более

4

×10-4

3

×10-4

11

×10-4

11

×10-4

3

×10-3

5

×10-3

10-3

10×

10-3

1,75

10-2

Суммарная стандартная неопределенность измерений не более

4,5

×10-4

3,6

×10-4

14×

10-4

14×

10-4

3,2×

10-3

5,2×

10-3

5,2×

10-3

10,2×

10-3

1,8×

10-2

Эталон обеспечивает воспроизведение единиц ККО в диапазонах значений:

от 0 до 1 для модуля ККО;

от 0° до 360° для фазы ККО.

Эталон обеспечивает воспроизведение единиц ККП в диапазонах значений:

от 0,0032 до 1 для модуля ККП (от 0 до минус 50 дБ для модуля ККП в логарифмическом масштабе);

от 0° до 360° для фазы ККП.

Диапазоны значений расширенных неопределенностей при воспроизведении единиц ККО и ККП при 4 наблюдениях UККО(0,95), UККП(0,95) для мнимой и действительной частей, в зависимости от частоты и номинального значения, без учета знака, приведены в таблице 2.

Таблица 2 – Расширенные неопределенности измерения при воспроизведении единиц ККО и ККП

Характеристика

Диаметры поперечного сечения коаксиального волновода, мм

16,0/

6,95

16,0/

4,58

7,0/

2,01

7,0/

3,04

3,5/

1,52

2,92/

1,27

2,4/

1,04

1,85

/0,8

1,0/

0,434

Верхняя граница диапазона частот, ГГц

7

3

3

18

33

40

50

67

67

Типы поддерживаемых соединителей

II

VIII

N 75

III, N

IX; 3,5 мм

2,92 мм

I, 2,4 мм

1,85 мм

1 мм

Расширенная неопределенность измерения единиц ККО (диапазон значений для мнимой и действительной частей ККО), ±UККО(0,95)

0,002

0,025

0,002

0,025

0,003

0,026

0,003

0,026

0,004

0,03

0,006

0,032

0,006

0,032

0,01

-

0,05

0,01

-

0,06

Расширенная неопределенность измерения единиц ККП (диапазон значений мнимой и действительной частей ККП), ±UККП(0,95)

3·10-5

0,007

3·10-5

0,007

3·10-5

0,007

4·10-5

0,007

4·10-5

0,01

1·10-4

0,017

1·10-4

0,017

2·10-4

0,02

2·10-4

0,03
