ГЭТ 212-2023. Государственный первичный эталон единиц массовой концентрации кислорода, водорода и углекислого газа в жидких средах

Область применения

Энергетика, химическая промышленность, пищевая промышленность, рыбное хозяйство, микроэлектроника, металлургия, медицина, экологический мониторинг, приборостроение.

Описание

Эталон разработан и исследован в период с 2012 по 2014 гг. во ВНИИФТРИ. Приказ Росстандарта № 1З0 от 29 января 2015 г. Воспроизведение единицы массовой концентрации кислорода и водорода в воде основано на приготовлении растворов с заданной концентрацией газов (растворенных в дистиллированной воде) в закрытом объеме рабочей камеры.

Совершенствование ГЭТ 212-2014 проводилось с 2020 по 2022 гг. с целью воспроизведения и передачи единицы массовой концентрации углекислого газа в жидких средах

Для воспроизведения единицы массовой концентрации растворенных в воде кислорода, водорода и углекислого газа в рабочей камере используются растворы получаемые, основываясь на законе Генри-Дальтона, насыщением раствора азотно-кислородными, азотно-водородными и азотно-углекислотными поверочными газовыми смесями в замкнутом объеме в условиях постоянной температуры и заданном давлении (от атмосферного до 1200 кПа).

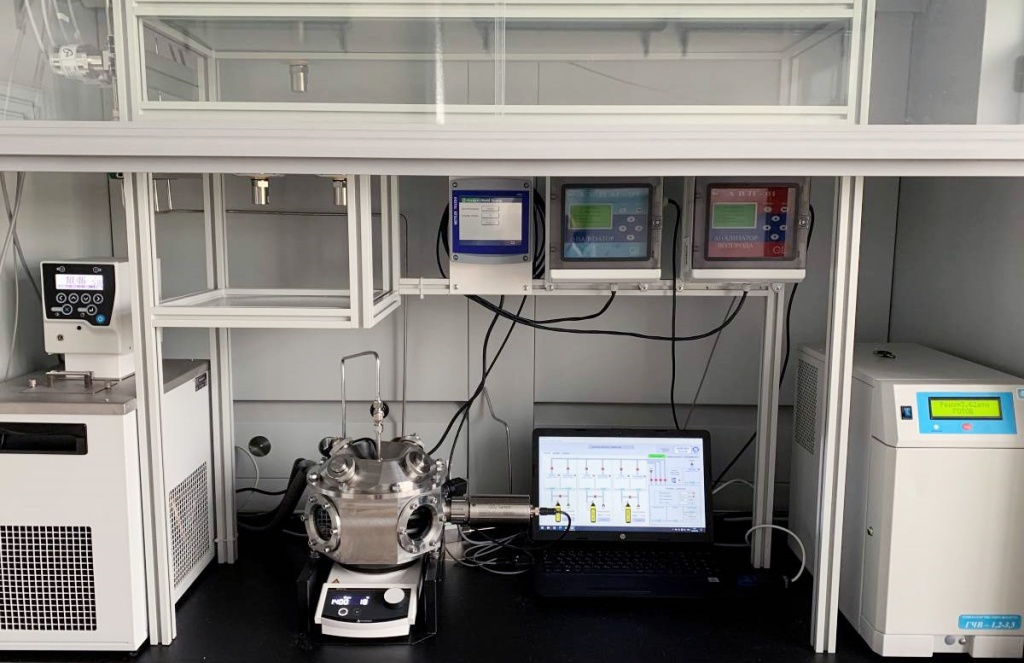

В состав государственного первичного эталона входят следующие средства измерений и оборудование:

• рабочая камера, выполненная согласно МФРН.202201.00.00.000;

• система технологического газоснабжения и газосмешения различных концентраций углекислого газа, водорода и кислорода, выполненная согласно РД 02567567/11427/0391-20;

• анализатор кислорода стационарный на базе АКПМ-1-01А;

• анализатор водорода стационарный на базе АВП;

• трансмиттер М800 с датчиком углекислого газа InPro 5500i;

• титратор автоматический Compact G20;

• весы электронные ВСЛ-200/0,1А;

• термогигрометр ИВА-6Н-Д;

• термопреобразователь сопротивления платиновый ТС-1288/2;

• стандартные образцы – поверочные газовые смеси 1-го разряда, содержащие кислород, водород и углекислый газ, в баллонах;

• особо чистый и технический азот в баллонах;

• персональный компьютер с программным обеспечением;

• генератор чистого воздуха ГЧВ-1,2-3,5;

• термостат жидкостный низкотемпературный КРИО-ВТ-12;

• магнитная мешалка MR Hei-Tec;

• комплект лабораторной мебели

Метрологические характеристики

Диапазон значений массовой концентрации кислорода в воде, в котором воспроизводится единица, составляет, мкг/дм3	1 — 100000
Первичный эталон обеспечивает воспроизведение единицы массовой концентрации кислорода со средним квадратическим отклонением результата измерений при 6 независимых измерениях не превышающим, мкг/дм3	0,2 — 300
Неисключенная систематическая погрешность не превышает, мкг/дм3	0,5 — 130
Стандартная неопределённость измерений при воспроизведении единицы массовой концентрации кислорода в воде:           - оцененная по типу А, мкг/дм3           - оцененная по типу В, мкг/дм3	0,2 — 300 0,3 — 75
Суммарная стандартная неопределённость, мкг/дм3	0,4 — 310
Расширенная неопределённость при коэффициенте охвата k = 2, мкг/дм3	0,8 — 620
Диапазон значений массовой концентрации водорода в воде, в котором воспроизводится единица, составляет, мкг/дм3	1 — 20000
Первичный эталон обеспечивает воспроизведение единицы массовой концентрации водорода со средним квадратическим отклонением результата измерений при 6 независимых измерениях не превышающим, мкг/дм3	0,8 — 80
Неисключенная систематическая погрешность не превышает, мкг/дм3	1,0 — 120
Стандартная неопределённость измерений при воспроизведении единицы массовой концентрации водорода в воде:           - оцененная по типу А, мкг/дм3           - оцененная по типу В, мкг/дм3	0,8 — 80 0,6 — 70
Суммарная стандартная неопределённость, мкг/дм3	1,0 — 105
Расширенная неопределённость при коэффициенте охвата k = 2, мкг/дм3	2,0 — 210
Диапазон значений массовой концентрации углекислого газа в воде, в котором воспроизводится единица, составляет, г/дм3	0 —15
Первичный эталон обеспечивает воспроизведение единицы массовой концентрации углекислого газа со средним квадратическим отклонением результата измерений при 6 независимых измерениях не превышающим, %	1,5
Неисключенная систематическая погрешность не превышает, %	2,5
Стандартная неопределённость измерений при воспроизведении единицы массовой концентрации углекислого газа в воде:                   - оцененная по типу А не превышает, %           - оцененная по типу В не превышает, %	1,29 0,97
Суммарная стандартная неопределённость не превышает, %	1,64
Расширенная неопределённость при коэффициенте охвата k = 2 не превышает, %	3,28
