Государственные первичные эталоны

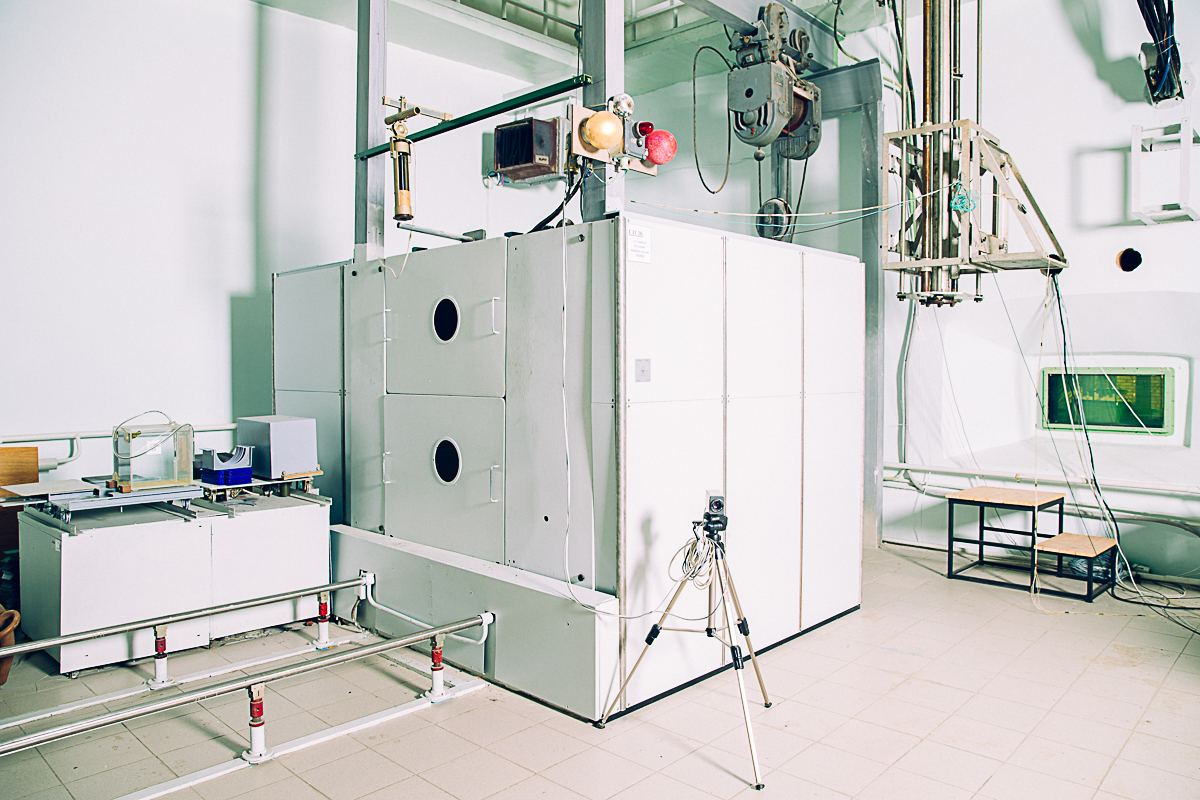

ГЭТ 38-2024. Гос. первичный эталон единиц поглощенной дозы и мощности поглощ. дозы фотонного, электронного, протонного излучений и в пучках ионов углерода, количества флюенса, плотности потока и энергии частиц в пучках протонов и тяжелых заряженных частиц
Область применения
- Медицина (лучевая терапия и диагностика заболеваний).
- Испытания на стойкость к воздействию ионизирующих излучений.
- Охрана окружающей среды.
- Обеспечение радиационной безопасности персонала и населения.
- Промышленность (радиационные технологии получения новых материалов, радиационная стерилизация, дезинфекция и дезинсекция; неразрушающий контроль изделий и процессов; ядерная энергетика).
- Наука (ядерная радиобиология, радиационное материаловедение, космические исследования).
Описание
Создан во ВНИИФТРИ в 1973 г. Был переутвержден с более высокими метрологическими характеристиками в 1983, 1995, 2012, 2021, 2024 гг. За создание и внедрение аппаратуры нового поколения группе разработчиков присуждена премия Правительства РФ (1997 г.). Основу эталона составляют дифференциальные и квазиадиабатические калориметры в графитовых и водных фантомах, цилиндры Фарадея.
В составе эталона:
- дифференциальный калориметр интегрального теплового потока КТП-2 для фотонного излучения с энергией 1,25 МэВ (гамма-излучения Со-60);
- адиабатический калориметр РГЭ-2 для фотонного излучения в диапазоне энергий от 50 кэВ до 50 МэВ и электронного излучения с энергией от 5 МэВ до 50 МэВ;
- адиабатический калориметр РГ-1 для фотонного излучения в диапазоне энергий от 15 кэВ до 50 кэВ;
- графитовый фантом ГФН-1;
- графитовый фантом ГФП-1;
- водный фантом ВФН-5;
- водный фантом ВФН-2;
- твердотельный фантом ТФ-1;
- компаратор: транспортабельный калориметр КТ-3, универсальный дозиметр ДКС-101 с ионизационными камерами IBA FC65-G (2 шт.), PTW TW 23344;
- плоскопараллельная ионизационная камера-монитор PTW TW 34014;
- экстраполяционная графитовая ионизационная камера в графитовом фантоме ЭГИК-1;
- адиабатический калориметр ПТ-1 для воспроизведения единиц поглощенной дозы и мощности поглощенной дозы протонного излучения в диапазоне энергий от 50 МэВ до 300 МэВ;
- 3D- водный фантом стационарный;
- поглотитель переменной толщины УПП;
- цилиндр Фарадея ЦФ-1;
- плоскопараллельная ионизационная камера PTW Bragg Peak Chamber TW34070-2,5;
- дозиметр Unidos с ионизационными камерами IBA FC65-P, PTW PinPoint TW31014, PTW Advanced Markus TW34045, PTW Roos TW34001;
- комплекс эталонной аппаратуры для измерения параметров пучков протонов и тяжелых заряженных частиц для целей лучевой терапии и испытаний на стойкость к воздействию тяжелых заряженных частиц МФРН.411711.025;
- калориметр полного поглощения;
- система сбора и обработки данных ССД-2;
- мера сопротивления Р 3030;
- нановольтметр Keysight 34420А;
- измеритель малых токов Keysight В2987А;
- комплекс управления калориметрическими измерениями «КУКИ»;
- трехканальные источники тока Keysight U2723A и U2733A;
- нановольтметр Keithley 2182А;
- источник тока Keithley 6221;
- установка больших мощностей доз УБМД с радионуклидным источником Со-60;
- ускоритель электронов – микротрон;
- рентгеновский аппарат Isovolt Titan E;
- набор коллиматоров для цилиндра Фарадея;
- турбомолекулярные откачные посты Pfifer HiCube Eco 80
Метрологические характеристики
|
Диапазон измерений мощность поглощенной дозы, Гр/с поглощенная доза, Гр |
10-3– 102 10 – 103 |
|
Энергетический диапазон фотонное излучение, МэВ электронное излучение, МэВ протонное излучение и ионы углерода, МэВ |
0,015 – 50 5 – 50 30 – 1000 |
|
Относительное среднее квадратическое отклонение (при 20 независимых измерениях) для фотонного и электронного излучений для протонного излучения и пучков ионов углерода |
≤ 2·10-3 ≤ 4·10-3 |
|
Относительная неисключенная систематическая погрешность в энергетическом диапазоне фотонного излучения от 50 кэВ до 50 МэВ и электронного излучения в энергетическом диапазоне от 5 до 50 МэВ (Р = 0,99) в энергетическом диапазоне фотонного излучения от 15 до 50 кэВ в энергетическом диапазоне протонного излучения и пучков ионов углерода от 30 МэВ до 250 МэВ свыше 250 МэВ до 1000 МэВ |
≤ 3,5·10-3 ≤ 6,3·10-3 ≤ 7,0·10-3 ≤ 8,7·10-3 |
| Диапазон значений количества частиц в импульсе в пучках протонов и тяжелых заряженных частиц | 107 – 1013 |
| Относительное среднее квадратическое отклонение (при 10 независимых измерениях) | 6,9·10-3 |
| Относительная неисключенная систематическая погрешность (Р = 0,99) | 2,0·10-2 |
| Диапазон значений энергий частиц в пучках протонов и тяжелых заряженных частиц, МэВ | 30 – 1000 |
| Относительное среднее квадратическое отклонение (при 10 независимых измерениях) | ≤ 8,0·10-3 |
| Относительная неисключенная систематическая погрешность (Р = 0,99) | ≤ 2,1·10-2 |
| Диапазон значений флюенса частиц в пучках протонов и тяжелых заряженных частиц, см-2 | 107 – 1013 |
| Относительное среднее квадратическое отклонение (при 10 независимых измерениях) | ≤ 6,9·10-3 |
| Относительная неисключенная систематическая погрешность (Р = 0,99) | ≤ 2,1·10-2 |
| Диапазон значений плотности потока частиц в пучках протонов и тяжелых заряженных частиц, см-2∙с-1 | 107 – 1013 |
| Относительное среднее квадратическое отклонение (при 10 независимых измерениях) | ≤ 8,0·10-3 |
| Относительная неисключенная систематическая погрешность (Р = 0,99) | ≤ 2,2·10-2 |
