ГЭТ 43-2022. Государственный первичный эталон единицы избыточного давления

ГЭТ 43-2022. Государственный первичный эталон единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см2

ГЭТ 43-2022. Государственный первичный эталон единиц избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см<sup>2</sup>;

Область применения

Измерение гидростатического давления до 1600 МПа и импульсного давления в диапазоне до 1200 МПа с нормированными метрологическими характеристиками требуется во многих отраслях науки и техники, включая энергетику, промышленную и авиационную гидравлику, химическую промышленность.

Описание

Создан во ВНИИФТРИ в 1968 — 1973 гг., утверждён Госстандартом СССР в 1973 г. Переутверждён в 2013 году приказом Росстандарта № 54 от 27.01.2014 г. Усовершенствован в части воспроизведения единицы импульсного давления в 2019-2021 гг. и переутвержден приказом Росстандарта № 381 от 16.02.2022 г.

   Эталон реализует грузопоршневой принцип воспроизведения единицы давления, в соответствии с которым давление р определяется как сила тяжести поршня с грузом G, деленная на эффективную площадь поршневой пары А ef : p = G/A ef . Эффективная площадь поршневой пары — геометрический параметр, определяемый в общем случае геометрическими параметрами поршня и цилиндра с учетом их параметров нецилиндричности, несносности расположения поршня в цилиндре, деформации, а также барических зависимостей плотности и вязкости рабочей среды (жидкой или газообразной). Для цилиндрической поршневой пары эффективная площадь равна среднему из площадей поперечного сечения поршня и канала цилиндра.

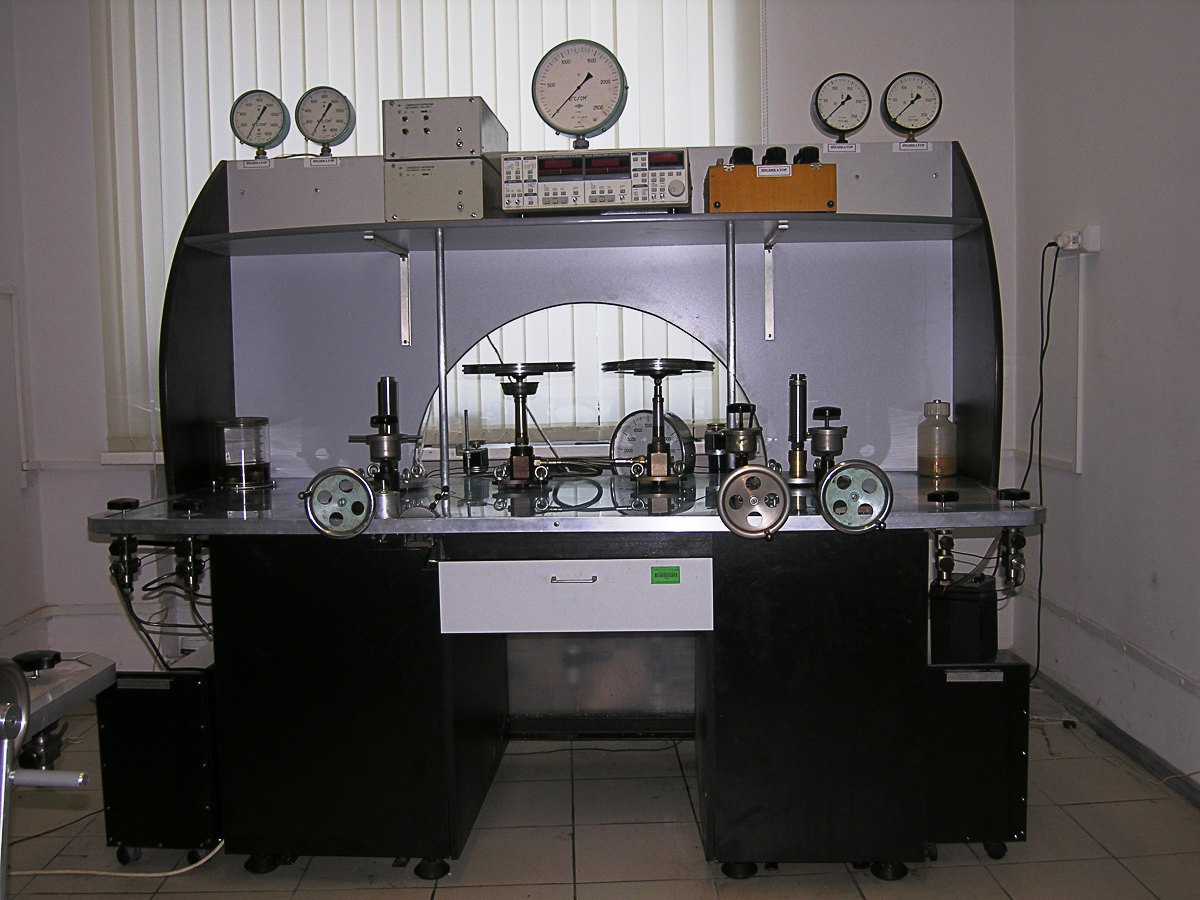

Эталон состоит из набора (15 шт.) поршневых пар прямого нагружения с диаметром поршня от 60 мм до 2,5 мм с общим диапазоном воспроизводимых давлений 4 кПа - 250 МПа, специальных кольцевых грузов, двух измерительных мультипликаторов с максимальным воспроизводимым давлением 1600 МПа, двух гидравлических установок для воспроизведения единицы избыточного давления в диапазоне статического давления от 10 до 250 МПа и от 200 до 1600 МПа, гидравлической установки для воспроизведения единицы импульсного давления в диапазоне значений от 1 до 1200 МПа, пневматической установки, мер массы, мер длины, компараторов массы и длины, а также аппаратуры для обеспечения температурного режима содержания и применения эталона.

Метрологические характеристики

Диапазон воспроизводимых давлений, МПа 10 — 1600
Диапазон воспроизводимой эффективной площади поршневых пар, см2 0,05 — 1
Первичный эталон обеспечивает воспроизведение единицы давления с относительным средним квадратическим
отклонением результата измерений при 10 независимых измерениях (СКО), не превышающим:
  • в диапазоне 10 — 250 МПа
  • в диапазоне 250 — 1600 МПа

1·10-6

5·10-6

Неисключенная систематическая погрешность не превышает:
  • при воспроизведении единицы давления в диапазоне 10 — 250 МПа
  • при воспроизведении единицы давления в диапазоне 250 — 1600 МПа
  • при воспроизведении единицы эффективной площади поршневых пар грузопоршневых манометров

1,5·10-5

2·10-5

1,5·10 −5

Стандартная неопределенность по типу А:
  • при воспроизведении на эталоне давления в диапазоне 10 — 250 МПа
  • при воспроизведении на эталоне давления в диапазоне 250 — 1600 МПа
  • при измерении на эталоне эффективной площади поршневых пар грузопоршневых манометров

1·10-6

5·10-6

5·10-7

Стандартная неопределенность по типу В:
  • при воспроизведении на эталоне давления в диапазоне 10 — 250 МПа
  • при воспроизведении на эталоне давления в диапазоне 250 — 1600 МПа
  • при измерении на эталоне эффективной площади поршневых пар грузопоршневых манометров

6·10-6

8·10-6

6·10-6

Суммарная стандартная неопределённость:
  • при воспроизведении на эталоне давления в диапазоне 10 — 250 МПа
  • при воспроизведении на эталоне давления в диапазоне 250 — 1600 МПа
  • при измерении на эталоне эффективной площади поршневых пар грузопоршневых манометров

6·10-6

9·10-6

6·10-6

Расширенная неопределённость (коэффициент охвата k = 2):
  • при воспроизведении на эталоне давления в диапазоне 10 — 250 МПа
  • при воспроизведении на эталоне давления в диапазоне 250 — 1600 МПа
  • при измерении на эталоне эффективной площади поршневых пар грузопоршневых манометров

1,2·10-5

2·10-5

1,2·10-5
