ГЭТ 180-2010. Государственный первичный эталон единицы коэффициента амплитудной модуляции высокочастотных колебаний

Область применения

Поверка:

• рабочих эталонов и эталонных поверочных установок для воспроизведения коэффициента М;
• эталонных и рабочих измерителей модуляции;
• генераторов сигналов с режимом АМ;

Калибровка и испытания:

• комплексов аппаратуры для радиовещания, телевидения, спутниковой и мобильной связи, радионавигации;
• новых отечественных и импортных генераторов и анализаторов АМ сигналов.

Описание

Создан и исследован во ВНИИФТРИ в период с 2007 по 2009 гг., утвержден приказом Федерального агентства по техническому регулированию и метрологии № 2289 от 18.06.2010 г. Воспроизведение единицы коэффициента амплитудной модуляции — М — осуществляется в эталонном калибраторе линейным модулятором с опорой на реперную точку М = 100 %. Любое другое значение коэффициента АМ устанавливается путем пропорционального уменьшения модулирующего напряжения. Для установления размера ГЭТ 180-2010 воспроизводимой единицы М используется осциллографический метод с воспроизведением реперной точки М = 100 % .

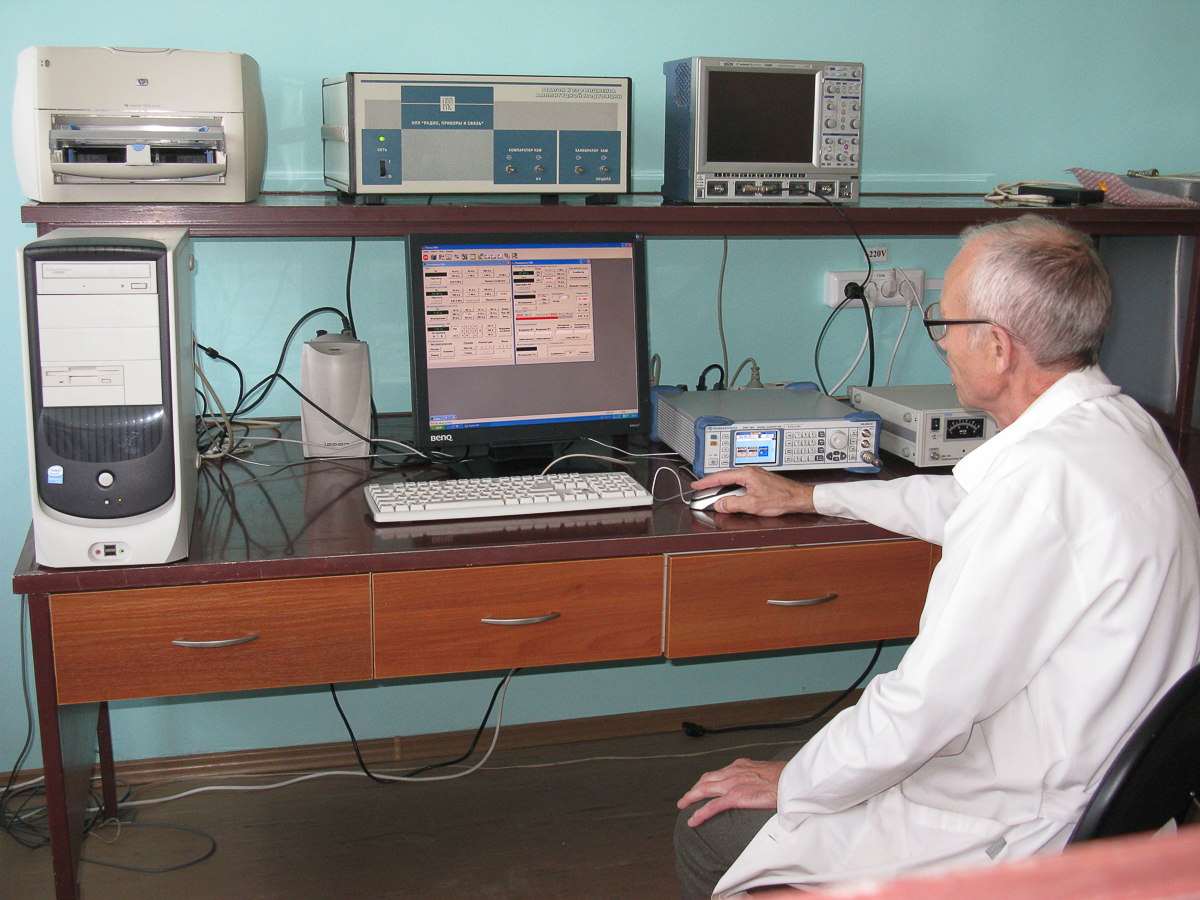

В составе эталона:

• эталонный калибратор-компаратор коэффициента
• АМ РП2.005.002;
• генератор сигналов низкочастотный Г3-118;
• генератор сигналов высокочастотный E8257D;
• осциллограф 104Хi;
• персональный компьютер.

Метрологические характеристики

Диапазон значений коэффициента М, воспроизводимых эталоном, диапазон частот модулирующих сигналов Fм и несущие частоты f0 указаны в таблице.

f0, МГц	Fм, кГц	М, %
0,01	0,02 – 0,4	0,1 – 100
0,035	0,02 – 1,0	0,1 – 100
0,1 – 1,0	0,02 – 20,0	0,1 – 100
1,0 – 25,0	0,02 – 100,0	0,1 – 100
25,0 – 500	0,02 – 200,0	0,1 – 100
500,0 – 1000,0	0,02 – 200,0	0,1 – 95

Государственный эталон обеспечивает воспроизведение единицы коэффициента амплитудной модуляции со средним квадратическим отклонением результатов измерений S0, не превышающим 5·10-5 при десяти независимых наблюдениях. Неисключенная систематическая погрешность Θ не превышает значения, определяемого по формуле
Θ = Θм + Θа,
где Θм — мультипликативная составляющая погрешности;
Θа — аддитивная составляющая погрешности.
Значения Θм и Θа в зависимости от характеристик воспроизводимых амплитудномодулированных сигналов приведены в таблице.

f0, МГц	Fм, кГц	Θм	Θа, %
0,01; 0,035; 0,1; 0,35	0,02 – 1,0	10-3·М	0,03
1,0	0,02 – 1,0	10-3·М	0,03
	1,0 – 20	10-3·М	0,06
4,0; 25,0	0,02 – 1,0	10-3·М	0,015
	1,0 – 20	10-3·М	0,03
4,0	20,0 – 100,0	10-3·М	0,06
25,0	20,0 – 200,0	10-3·М	0,09
