ГЭТ 188-2010. Государственный первичный эталон единицы коэффициента гармоник в диапазоне от 0,001 до 100 % для сигналов с основной гармоникой в диапазоне частот от 10 до 200000 Гц

Государственный первичный эталон единицы коэффициента гармоник в диапазоне от 0,001 до 100 % для сигналов с основной гармоникой в диапазоне частот от 10 до 200000 Гц

Область применения

Радиосвязь, телефония, приборостроение, акустика, аудиовоспроизводящая и аудиозаписывающая аппаратура, электроснабжение.

Описание

Создан во ВНИИФТРИ в 2010 г. Утверждён Росстандартом приказом № 1015 от 11 марта 2011 г. Обеспечивает селективные измерения гармонических составляющих сигнала основной гармоники. Результат измерений получается при обработке по специальному алгоритму цифрового образа исследуемого сигнала, полученного с помощью высокоскоростного 24-разрядного АЦП.

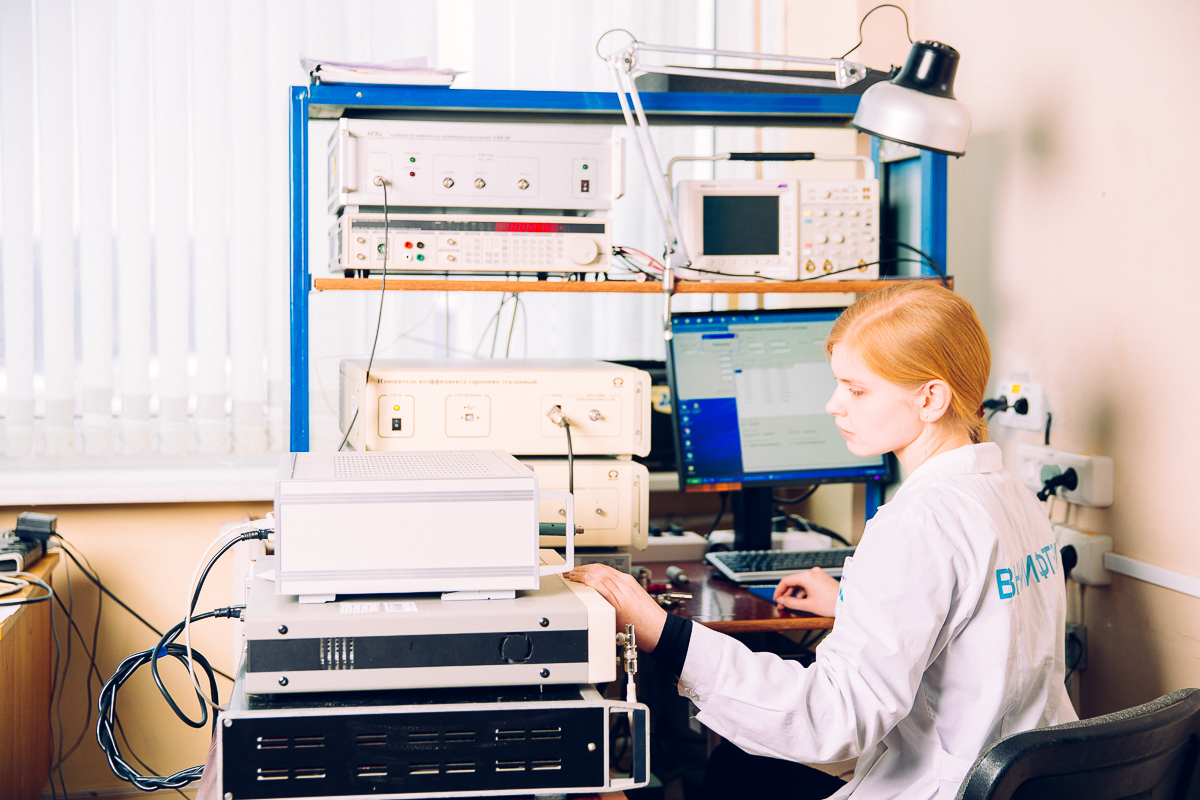

Состав эталона:

  • измеритель коэффициента гармоник эталонный;
  • калибратор коэффициента гармоник эталонный;
  • генератор сигналов произвольной формы AFG3102;
  • калибратор — измеритель нелинейных искажений СК6-20;
  • персональный компьютер;
  • осциллограф TDS3032C;
  • мультиметр 3458А.

Метрологические характеристики

Диапазон воспроизведения и измерения коэффициента гармоник
во всем допустимом диапазоне частот основной гармоники — Кг, %

0,001 – 100

Среднеквадратическое отклонение результатов измерений при десяти независимых измерениях
(зависит от значения Кг и частоты основной гармоники), %

5·10-6 – 3·10-3

Неисключенная систематическая погрешность эталона
(зависит от значения Кг и частоты основной гармоники), %

1·10-4 – 4·10-2

Стандартная неопределенность (зависит от значения Кг и частоты основной гармоники), %
  • по типу А
  • по типу В



5·10-6 – 3·10-3

4·10-5 – 2·10-2

Суммарная стандартная неопределенность
(зависит от значения Кг и частоты основной гармоники), %

4·10-5 – 2·10-2

Расширенная неопределенность
(коэффициент охвата k = 2) (зависит от значения Кг и частоты основной гармоники), %

8·10-5 – 4·10-2
