ГЭТ 172-2016. Государственный первичный эталон единицы поверхностной плотности теплового потока

Государственный первичный эталон единицы поверхностной плотности теплового потока

Область применения

Потребность в точных измерениях поверхностной плотности теплового потока существует во многих областях науки и производственной деятельности:

  • в энергетике и строительстве — определение эффективности теплоизоляции теплоэнергетических объектов и ограждающих конструкций зданий и сооружений;
  • в жилищно-коммунальном хозяйстве — определении эффективности теплоснабжения и комфортности жилья;
  • в геофизике — изучение тепловых полей Земли, а также морей и океанов;
  • в научных исследования — изучение процессов теплообмена;

Описание

Эталон ГЭТ 172-2016 утвержден Приказом Федерального агентства по техническому регулированию и метрологии № 2097 от 30 декабря 2016г.

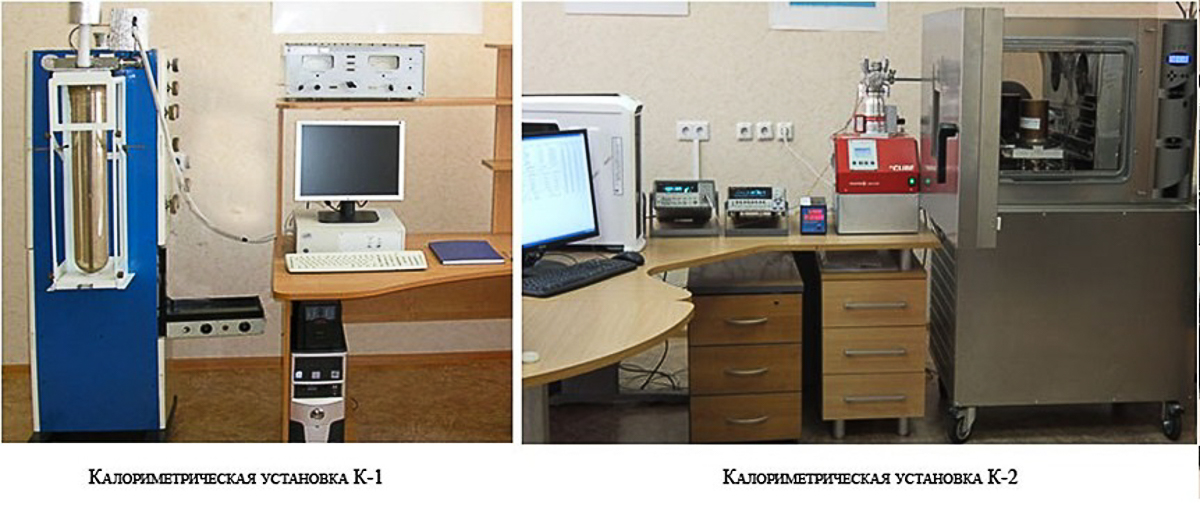

Эталон состоит из калориметрических установок К-1 и К-2, реализующих адиабатический метод формирования теплового потока. Установки содержат тепловой измерительный блок, основным элементом которого является термостатированный адиабатический источник теплового потока с вакуумной системой и системой охлаждения. Процессы управления, измерения и обработки информации осуществляются информационно-измерительной системой под управлением персонального компьютера.

Калориметрическая установка К-1 предназначена для воспроизведения единицы поверхностной плотности теплового потока абсолютным адиабатическим методом, её передачи и контроля стабильности в диапазоне 10 ... 2000 Вт/м2 при температуре 200 ... 350 К, состоящая из теплового измерительного блока ТБ, содержащего адиабатический источник теплового потока, системы охлаждения, вакуумной и информационно-измерительной системы, набора эталонных датчиков теплового потока, состоящего из терморезисторного датчика теплового потока ДТП-М1 и термоэлектрических датчиков теплового потока ДТПЭ-3, ДТПЭ — 4.

Калориметрическая установка К-2 предназначена для воспроизведения единицы поверхностной плотности теплового потока абсолютным адиабатическим методом, её передачи и контроля стабильности в диапазоне 1000 ... 10000 Вт/м2 при температуре 300 ... 500 К, состоящая из тепловых измерительных блоков ТБВ и ТБК, вакуумной системы и системы охлаждения; системы измерения и обработки данных , набора эталонных датчиков теплового потока, состоящего из термоэлектрических датчиков теплового потока ДТПВ-1, ДТПВ — 2.

Метрологические характеристики

Наименование характеристики, единица измерения

Значение

Диапазон плотности теплового потока, Вт/м2 1·101 ... 1·104
Диапазон температур, К 200 ... 500
Относительное среднее квадратическое отклонение результатов измерений при воспроизведении единицы, % 2,5·10-1 ...4·10-1
Относительная неисключенная систематическая погрешность воспроизведения единицы, % 3·10-1 ...4·10-1
Расширенная неопределенность при коэффициенте охвата k = 2, % 6·10-1 ...9·10-1
