ГЭТ 169-2019. Государственный первичный эталон единицы мощности ультразвука в воде

Государственный первичный эталон единицы мощности ультразвука в воде

Область применения

Промышленность (ультразвуковое приборостроение), научные исследования (гидроакустические измерения на мегагерцовых частотах), здравоохранение (оценка параметров безопасности медицинского ультразвукового оборудования).

описание

Создан во ВНИИФТРИ в 2002 — 2004 гг., утвержден в 2005 г. Усовершенствован в 2017-2019 г.г. Утвержден приказом Росстандарта 27.12.2019 г. № 3380. В основу эталона положены методы гравитационного уравновешивания радиационного воздействия ультразвуковой волны путем перераспределения веса цепочек, подвешенных одним концом к плавающей в воде отражающей мишени, изменения веса поглощающей мишени при радиационном воздействии на нее ультразвукового пучка и изменения плавучести мишени с касторовым маслом, нагреваемой при поглощении ею ультразвуковой энергии. Мощность ультразвукового пучка измеряется при отсчете перемещения мишени, пропорционального измеряемой мощности, с помощью специальной оптической системы или по изменению веса мишени с помощью прецизионных весов.

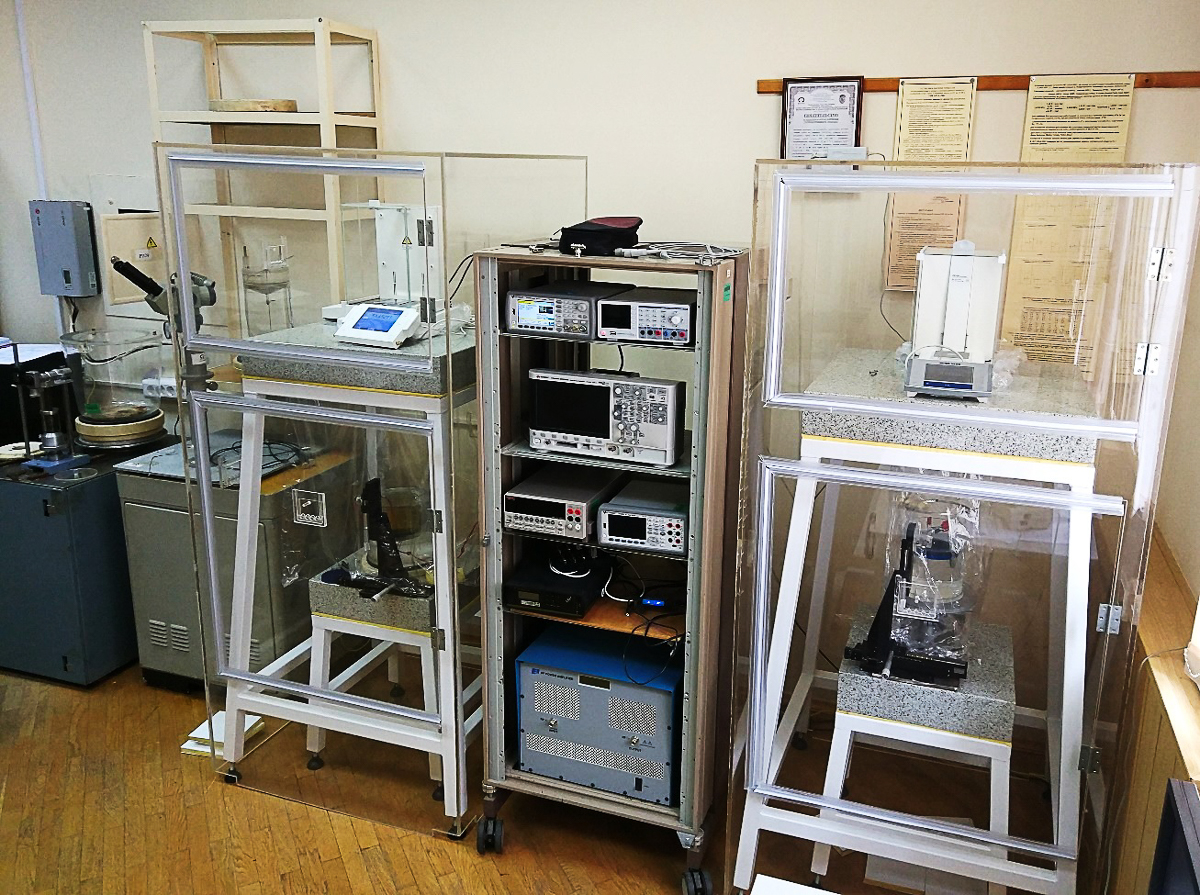

Эталон представляет собой комплекс средств измерения, включающий:

  • четыре эталонных измерителя ЭИМУ-1, ЭИМУ-2, ЭИМУ-3 и ЭИМУ-4 для измерения мощности ультразвука в различных диапазонах;
  • автоматизированную установку для измерения интенсивности ультразвукового поля УИИ для измерения параметров распределения акустического давления в ультразвуковом пучке методом растрового сканирования с помощью высокочастотных гидрофонов;
  • комплект современной радиоизмерительной аппаратуры (генератор, радиочастотный усилитель мощности, два цифровых осциллографа, вольтметр среднеквадратичных значений, частотомер, измерители постоянного тока и напряжения) и два персональных компьютера;
  • комплект эталонных пьезоэлектрических излучателей для передачи единицы мощности рабочим средствам измерения мощности — радиометрам;
  • технические средства для подготовки (дистилляции, дегазации) воды и контроля ее газосодержания.

Метрологические характеристики


Диапазон частот воспроизведения единицы мощности, МГц
для ЭИМУ-1 и ЭИМУ-2 0,5 — 12
для ЭИМУ-3 0,5 — 20
для ЭИМУ-4 0,5 — 5,0
Диапазон воспроизведения единицы мощности, Вт
для ЭИМУ-1 0,005 — 1
для ЭИМУ-2 0,5 — 12
для ЭИМУ-3 0,001 — 10
для ЭИМУ-4 10 — 200
Относительное среднее квадратическое отклонение воспроизведения единицы мощности, %, не более 3
Относительная неисключенная систематическая погрешность воспроизведения единицы мощности, %, не более
для ЭИМУ-1 [0,05 + (1/Р)] · 100 %
для ЭИМУ-2 [0,05 + (2/Р)] · 100 %
для ЭИМУ-3 и ЭИМУ-4 [0,05 + (0,5/Р)] · 100 %
где Р — измеренное значение мощности в мВт (для ЭИМУ-1, 2, 3) и Вт (для ЭИМУ-4).
Стандартная неопределенность измерений при воспроизведении мощности ультразвука
оцененная по типу А, % от 0,5 до 1,5
оцененная по типу В, % от 1 до 3,5
суммарная от 1,7 до 3,9
Расширенная неопределенность , %, при коэффициенте охвата k=2 от 3,7 до 7,9
