ГЭТ 19-2025. Государственный первичный эталон единицы звукового давления в воздушной среде и аудиометрических шкал

Назначение

ГЭТ 19-2025 предназначен для воспроизведения и хранения единицы звукового давления в воздушной среде и аудиометрических шкал, передачи размера единицы и шкалы вторичным эталонам. При необходимости первичный эталон применяют для передачи размера единицы рабочим эталонам и высокоточным рабочим средствам измерений.
Возглавляет государственную поверочную схему для средств измерений звукового давления в воздушной среде и аудиометрических шкал.

Области применения

Медицина (аудиометрия и слухопротезирование).
Телефонная связь, радиовещание и телевидение (качество передачи звука).
Экология и промсанитария (борьба с шумом). Машиностроение и приборостроение (борьба с шумом).
Все виды транспорта (борьба с шумом).
Строительство и архитектура (шумоизоляция и акустика залов).
Космическая и специальная техника (испытания на разрушающее воздействие звуком и борьба с шумом).
Промышленность и транспорт (диагностика машин и оборудования).

Описание эталона

Функции ГЭТ 19 в ходе совершенствования были дополнены возможностью воспроизведения и передачи единицы звукового давления в воздушной среде в условиях свободного поля (эталонный комплекс ЭК-СП). В поверочную схему, утвержденную Росстандартом в феврале 2025 г., включена новая ветвь для метрологического обеспечения средств измерений звукового давления в воздушной среде в условиях свободного поля.

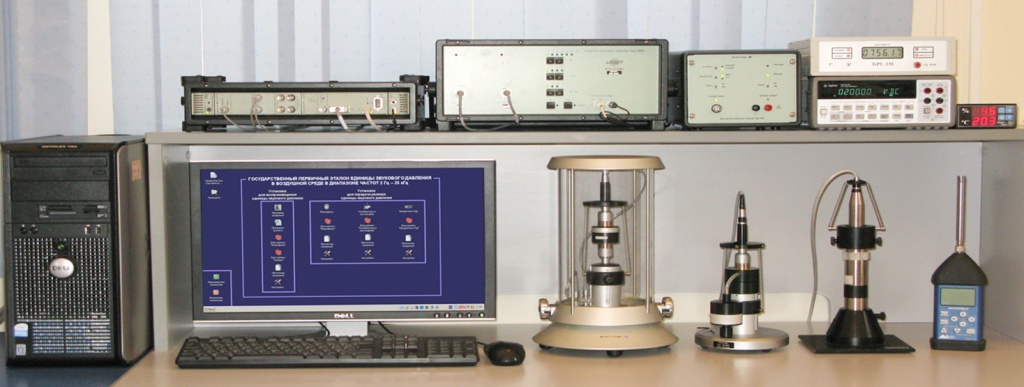

Состав эталона

Установка ЭУ-ЗД МГФК.411734.070, предназначенная для воспроизведения, хранения и передачи единицы звукового давления в диапазоне частот от 2 Гц до 25 кГц;
Установка ЭУ-ИЗ МГФК.411734.071, предназначенная для воспроизведения, хранения и передачи единицы звукового давления в диапазоне частот от 0,1 до 100 Гц;
Эталонный комплекс ЭК-СП МФРН.411734.077, предназначенный для воспроизведения, хранения и передачи единицы звукового давления в воздушной среде в свободном поле в диапазоне частот от 1 до 25 кГц;
Установка ЭУ-ВП МГФК.411734.073, предназначенная для воспроизведения, хранения и передачи аудиометрических шкал измерений при воздушном звукопроведении;
Установка ЭУ-КП МГФК.411734.072, предназначенная для воспроизведения, хранения и передачи аудиометрических шкал измерений при костном звукопроведении.

Принцип действия

Реализация метода взаимности в соответствии с МЭК 61094-2 и МЭК 61094-3 для воспроизведения и передачи размера единицы звукового давления в воздушной среде в поле давления и свободном поле соответственно.

Воспроизведение и передача единицы звукового давления в воздушной среде на инфразвуковых частотах посредством инфразвукового калибратора.

Воспроизведение аудиометрической шкалы при воздушном звукопроведении согласно ГОСТ Р ИСО 389-1-2023.

Воспроизведение аудиометрической шкалы при костном звукопроведении согласно ГОСТ Р ИСО 389-3-2023.

Метрологические характеристики ГЭТ 19-2025

Диапазон воспроизводимых звуковых давлений в поле давления, Па	от 0,02 до 2,0
Диапазон воспроизводимых звуковых давлений в поле давления, дБ отн. 20 мкПа	от 60 до 100
Диапазон частот воспроизводимых звуковых колебаний в поле давления, Гц	0,1 ÷ 25 000
НСП в поле давления, дБ	от 0,03 до 0,17
СКО в поле давления, дБ	от 0,001 до 0,18
Диапазон воспроизводимых звуковых давлений в свободном поле, Па	от 0,0002 до 0,02
Диапазон воспроизводимых звуковых давлений в свободном поле, дБ отн. 20 мкПа	от 20 до 60
Диапазон частот воспроизводимых звуковых колебаний в свободном поле, Гц	1 000 ÷ 25 000
НСП в свободном поле, дБ	от 0,07 до 0,15
СКО в свободном поле, дБ	от 0,02 до 0,1
Диапазон значений уровней чистого тона частотой 1000 Гц, в котором воспроизводится аудиометрическая шкала при воздушном звукопроведении, дБ отн. опорных пороговых уровней по ГОСТ Р ИСО 389‑1‑2023	от 60 до 120
Диапазон частот воспроизведения аудиометрической шкалы по воздушной проводимости, Гц	125 ÷ 16 000
НСП, дБ	не более 0,28
СКО, дБ	не более 0,019
Диапазон значений уровней чистого тона частотой 1000 Гц, в котором воспроизводится аудиометрическая шкала при костном звукопроведении, дБ отн. опорных пороговых уровней по ГОСТ Р ИСО 389‑3‑2023	от 40 до 70
Диапазон частот воспроизведения аудиометрической шкалы по костной проводимости, Гц	250 ÷ 8 000
НСП, дБ	не более 0,7
СКО, дБ	не более 0,15
