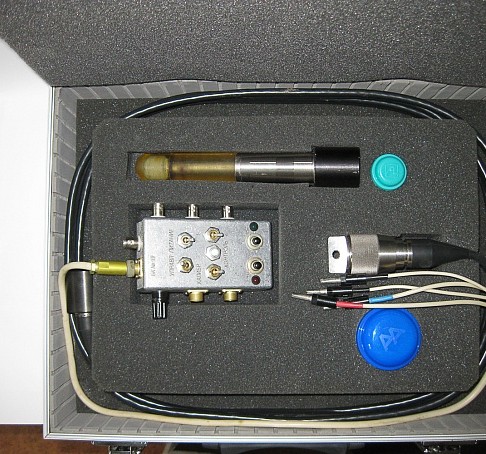

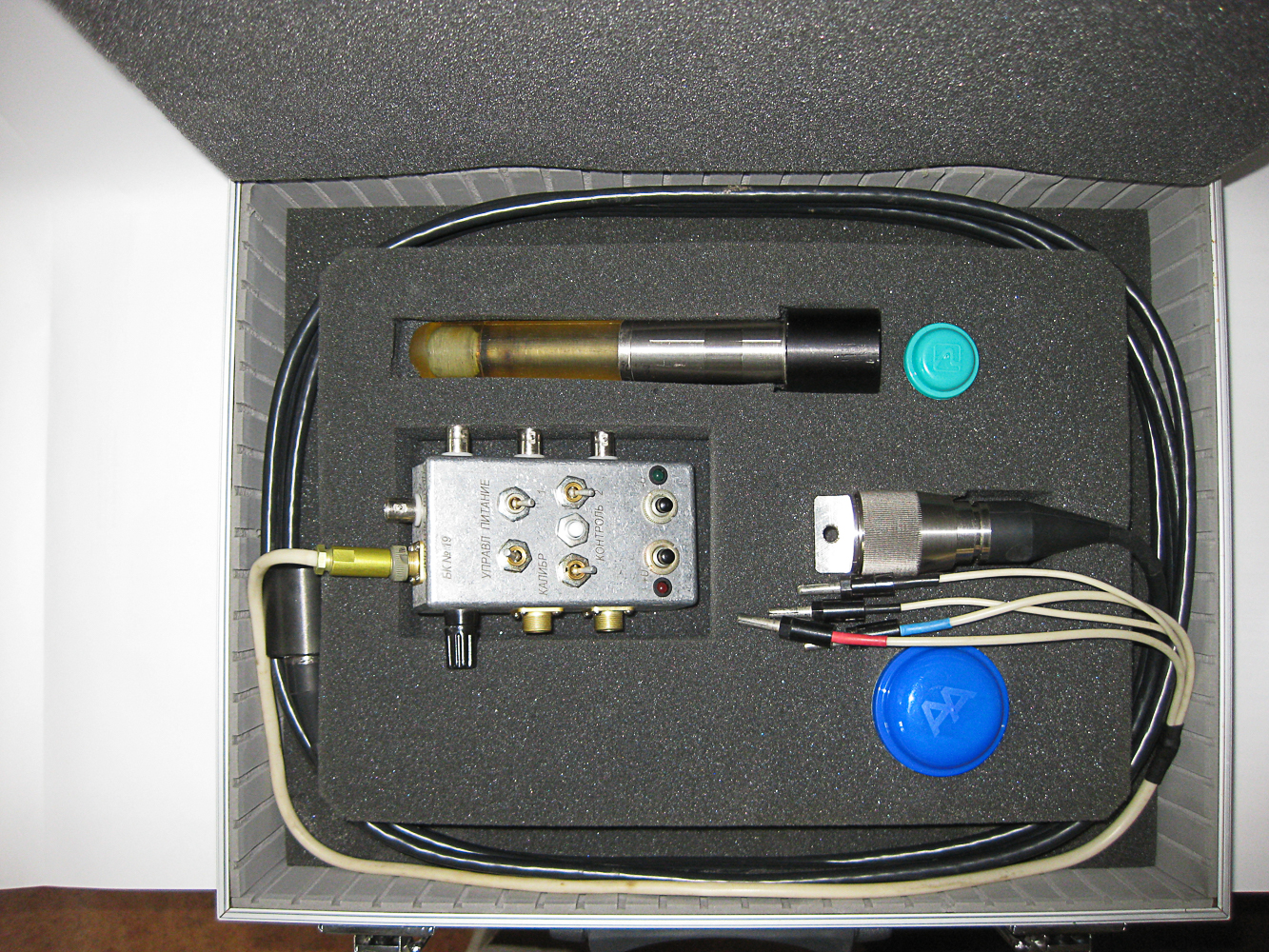

Гидрофон ГИ54

Гидрофон ГИ54

Гидрофон ГИ54
Гидрофон ГИ54 Гидрофон ГИ54
по запросу
Заказать

Сертификат об утверждении типа средств измерений RU.C.36.002.B № 31848


Рабочие условия применения гидрофона:

рабочая среда

морская или пресная вода

температура окружающей среды

от минус 4 до плюс 35 °С

рабочее гидростатическое давление

не более: 3.0 МПа


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРОФОНА

рабочий диапазон частот

от 2 Гц до 100000 Гц

номинальный уровень чувствительности на частоте 80 Гц относительно1 мкВ/Пa

в пределах 90 ±2 дБ

неравномерность частотной характеристики чувствительности
в рабочем частотном диапазоне

не более 8 дБ

неравномерность диаграмм направленности в горизонтальной плоскости
в рабочем угловом секторе ± 180º
в диапазоне частот 1/3-октавного ряда от 63 кГц до 100 кГц

не более 3 дБ

неравномерность диаграмм направленности в вертикальной плоскости
в рабочем угловом секторе ± 30º относительно нормали к оси гидрофона
в диапазоне частот 1/3-октавного ряда от 63 кГц до 100 кГц

не более 4 дБ

верхний предел динамического диапазона относительно 20 мкПа не менее 138 дБ при коэффициенте нелинейных искажений

не более 0,01%

уровень эквивалентного шумового давления относительно 20 мкПа
в рабочем диапазоне частот

не более 40 дБ

температурный коэффициент чувствительности
в диапазоне температур от минус 4ºС до 20ºС

не более 0,03 дБ/°С

изменение уровня чувствительности при изменении гидростатического
давления на каждые 0,1 МПа

не более 0,03 дБ

напряжение питания двухполярное

± (12 ± 2) В

ток покоя, потребляемый гидрофоном

не более 8 мА

минимальное сопротивление нагрузки

10 кОм

максимальная емкость нагрузки

1,5 нФ

масса (без кабеля)

не более 350 г

габаритные размеры

дидиаметр 24 мм,
длина 190 мм

относительная доверительная погрешность поверки
(градуировки) гидрофона при доверительной вероятности Р = 0.95

не более 1 дБ


ГИ54
Размер файла 2.2 Мб
